Paso 2: Estrategia de acción/desbaste
Para mantener el polvo, residuos y máquina de tiempo mínimo, una nueva estrategia inteligente para creación de material que me ha permitido sólo tienes que realizar una pasada de acabado y mecanizado (sin desbaste!), así como el hueco de las piezas reducir peso se utilizó. Este proceso es delineado (aquí) por un artista y mal da una sinopsis a continuación.
El objetivo aquí es usar herramientas CNC 2d para crear una forma áspera de laminado 3/4" rodajas que requieren sólo un acabado de pasan. Típicamente un trozo rectangular de material se utilizaría como acciones que requieren una operación larga y polvorienta. Estas formas helicoidales tienen un particularmente alto área superficial al cociente del volumen, que hace este enfoque particularmente valioso.
La desventaja es que este proceso requiere pocas piezas diferentes de software probablemente distinto al que usaste para el diseño y el CAM. Por suerte, ambos son gratis de Autodesk.

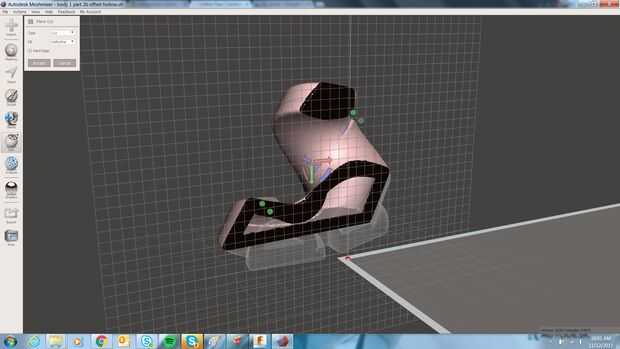

Paso 1: Offset y hueco
-Exportar la geometría como un .stl, importar .stl Meshmixer
-Compensar la geometría para asegurar que el stock en rodajas (paso 2) envuelve completamente su forma. Compensó por 1/2". Esto también le da un pequeño margen de error que desea registrar su acción en la máquina, aunque realmente no lo necesita...
-Hacer el sólido
-Hueco. Yo hueco con un espesor de pared de 1.5" por lo que sería la pieza terminada 1" de espesor
-Exportar el resultado como un .stl

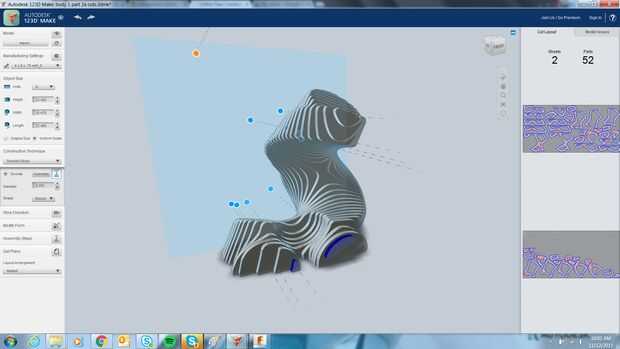

Paso 2: Haga rebanadas
-Importar geometría hueco en Make 123d
-Establecer el tamaño de la hoja y luego elija la opción 'apilar rebanadas'
-Recomiendo usar tacos, esto hará que el conjunto de una brisa y su stock será mucho más fuerte
-Exportar las hojas 2d así como .stl de la forma en rodajas
Paso 3: Importar el modelo en rodajas
-Importar el modelo en rodajas en su programa de la CAM y utilizar esta geometría como su acción en la configuración del
-En el caso de fusión, convertir la malla BRep primero. Si el modelo era sobre 10k triángulos como mina, importar Meshmixer y reducir, vuelva a intentarlo...

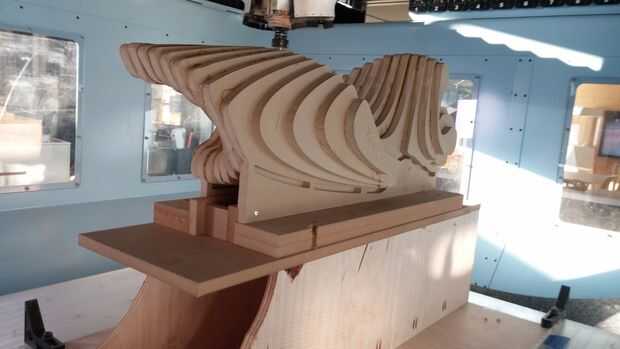

Ahora, corte sus rebanadas con los 2 o 3 ejes CNC de su elección. Usé un eje 3 Shopbot con una cama de 4' x 8' y cortar el láminas de MDF de 3/4" con taquetes de 1/4". Además, utilicé pegamento para madera Titebond III para la Asamblea.
