Paso 1: Cortar en Make 123D
123D make es una aplicación gratuita que te permite activar planes de construcción 2D modelos 3D int. Usted puede Descargar 123D hacer en este enlace, o a través de la App Store. Usé la opción slice apiladas y había añadido un ángulo a la corte en lugar de simplemente apilar verticalmente. Su una aplicación super "amigable", así que juego con él para descubrirlo. Dicho esto, la aplicación puede ser buggy y se ralentiza cuando se trabaja con un modelo de gran escala. Reiniciar si se bloquea o está haciendo cosas extrañas, asegúrese de tener la actualización más reciente y Guardar a menudo!
-De 123D Catch, exportará el modelo de malla como un fichero .stl .
-Abrir Make 123D e importar el .stl.
-Todas las funciones de aplicación funcionamiento descendente en el lado izquierdo de la ventana, el orden en que deben utilizarse.
Fabricación de ajustes - Seleccione el tamaño y grosor del material de hoja estará cortando las partes de. Para el modelo, estuve cortando madera contrachapada de 3/16" en un cortador del laser del epílogo con un tamaño de cama de 24" x 36". Hay dimensiones material preestablecidos o puede m
Tamaño del objeto - seleccione la escala que quieras el modelo que. Me he dado cuenta el programa elige la escala importada, puede reiniciarlo a lo que te gusta. Mi banco es 96" de largo, así que la longitud de 24" para una escala de 1:4.

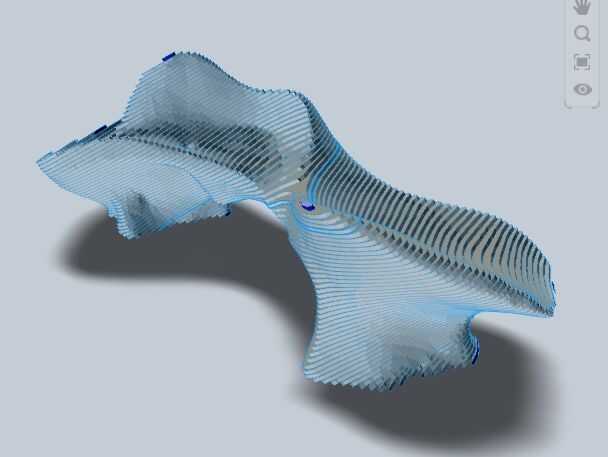

Técnica de construcción - rebanadas apiladas, había enclavijado, rebanadas, curvas, cortes radiales y doblado de paneles. Usé rebanadas apilados para el Banco de los estratos.
Espigas - es opcional solamente con la opción Slice apilados, para ayudar con el registro para la Asamblea. No usarlos.

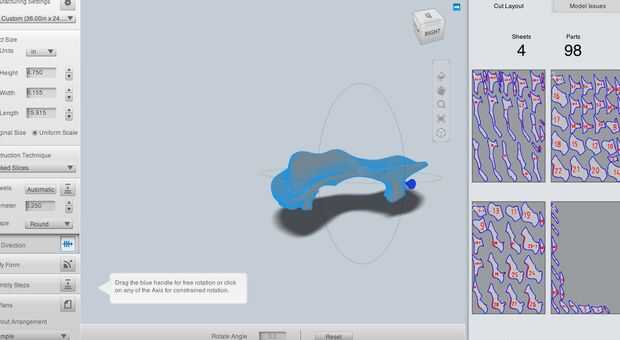

Dirección sector - le permite cambiar el ángulo de corte. Jugué con el ángulo hasta que vi un modelo que me gustó.
Modificar formulario - hueco, espesar y Shrinkwrap. No utilizo esta función para el modelo de la escala. Ver parte 3 de 3 para ver cómo funciona la función de hueco para las partes de la escala completa.
Pasos de ensamblaje - utilizar esto para ayudar a montar una vez tengas las piezas cortadas.
Haz planes - ver el siguiente paso!
