Paso 2: Exportar el diseño 2D

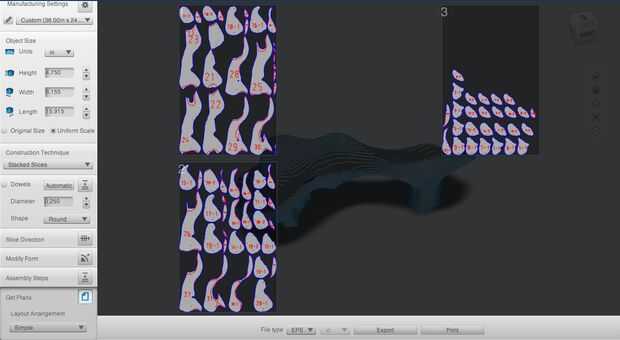

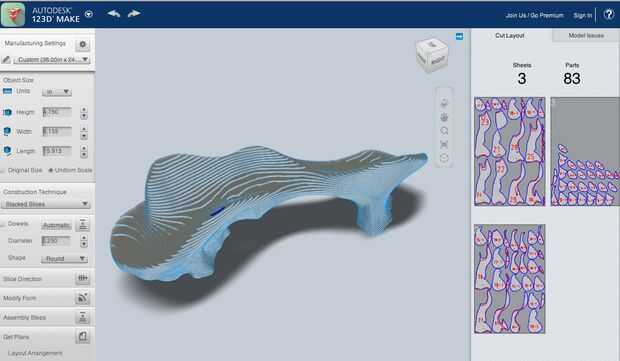

Una vez que tienes todas las dimensiones y construcción ajustes de técnica en orden, a exportar el diseño 2D. La última función en la parte inferior izquierda de la ventana es "Conseguir planes", y hay dos opciones de distribución - simple y anidado. La aplicación genera automáticamente diseños basados en las dimensiones materiales que has introducido en la configuración de la fabricación, así que asegúrese de que los ajustes son correctos antes de exportar.

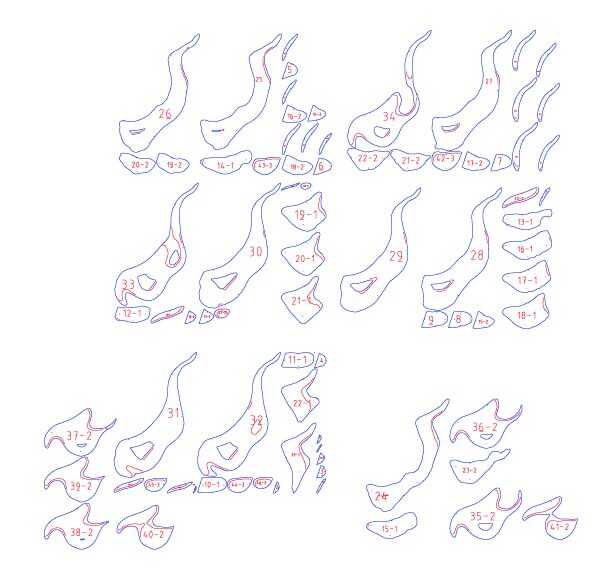

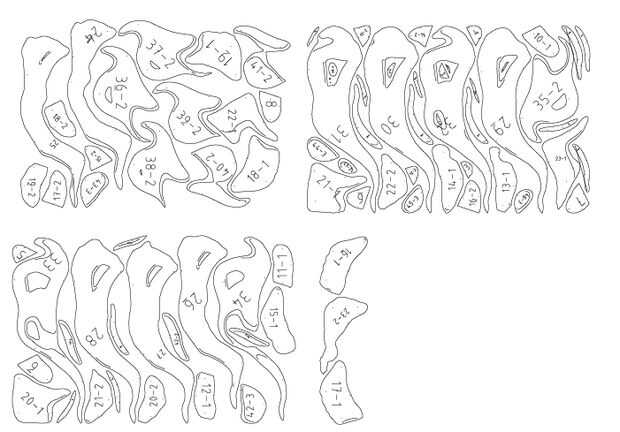

-Establecer el diseño arreglo a "Simple" o "Anidado". (Anidación sigue siendo un poco buggy, por lo que puede chocar la aplicación).
-Haga clic en Obtener planes para exportar los diseños 2D hoja formato .dxf, .eps y .pdf. Cada tipo trata con capas diferentemente. He probado todos y decidió que el formato .eps trabajado mejor para el próximo paso utilizando Adobe Illustrator para láser corta las piezas. Cada hoja se exporte como un archivo individual en el escritorio.
