Paso 3: Lasercut las piezas de madera contrachapada

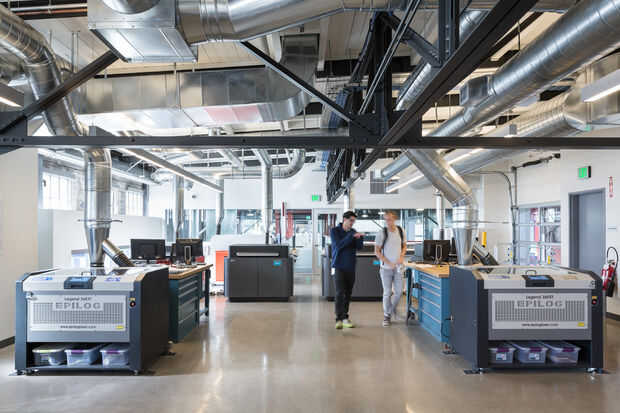

Aquí en el muelle 9 taller, contamos con un número de Cortadoras Láser de Epilog que pueden cortar mucho de diferentes materiales - madera, acrílico, papel, cartulina, entre otros. Normalmente al hacer un modelo a escala, que desea que el modelo fuera el mismo material que la pieza de escala completa, así que en este caso, estuve cortando madera contrachapada de 1/4". La cama de corte láser es 24 "x 36", y pude conseguir las piezas anidadas en 3 hojas. Para obtener más información, aquí es un Instructable bastante bueno con instrucciones detalladas acerca de cómo operar el cortador del Laser del epílogo.

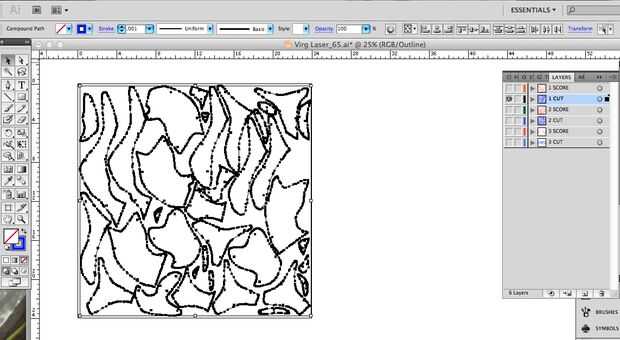

-Abrir tu diseño EPS en Adobe Illustrator.
-Hacer los grosores de línea 001 y establece la mesa de trabajo en el mismo tamaño que su material de la hoja.

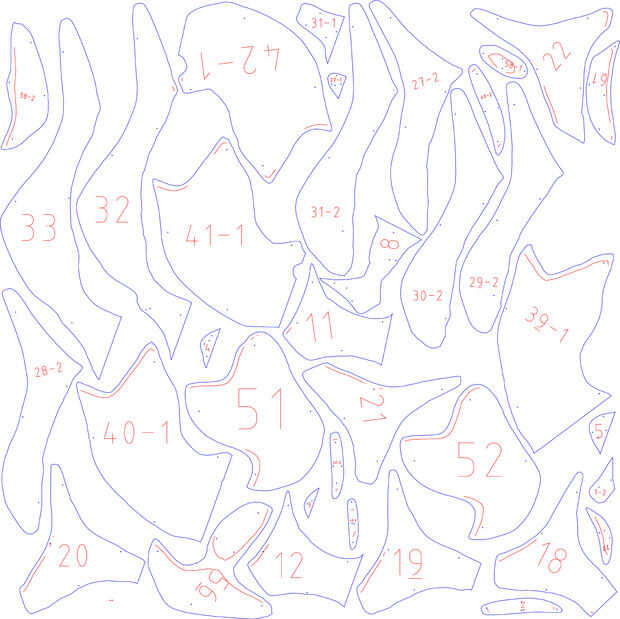

-Separar puntuación (líneas rojas) y cortar (líneas azules) en capas individuales por la hoja.
-Ocultar todas las demás capas que no desea cortar. Para cada diseño de hoja, enviar puntuación antes de capas de corte para cada hoja mantener las piezas y sus etiquetas registrado correctamente.

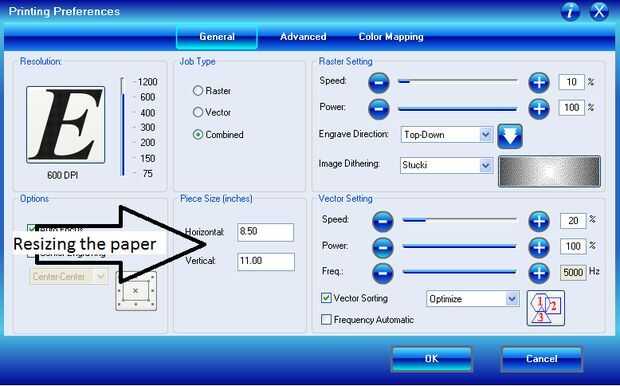

-Imprimir cada capa individualmente. En el cuadro de diálogo de Epilog, establecer las dimensiones material, tipo de trabajo a "Vector" y la configuración de cortador del laser (velocidad, potencia, frecuencia). Material dimensiones varían, así que asegúrese de que probar la configuración de corte láser para su material. (Puntuación normalmente es 100% de velocidad con un nivel de energía inferior).

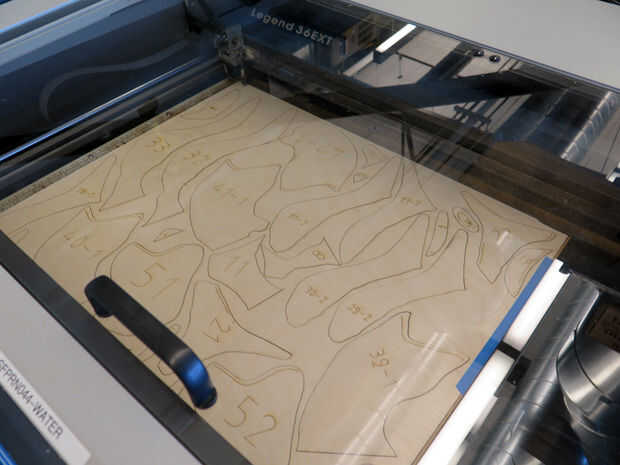

-Calibrar el enfoque de corte láser en el espesor del material, en el colector de polvo abierta la puerta y el trabajo. Repita para cada corte y capa de puntuación para todas las hojas.
