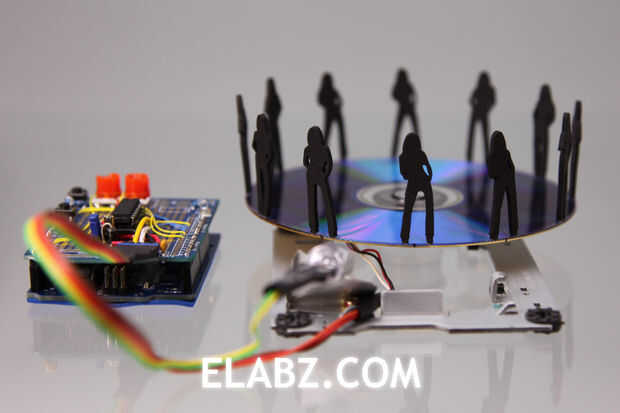

Estroboscopio (zoetrope) utilizando Arduino y un disco de Xbox 360 DVD roto (1 / 5 paso)

Paso 1: Reunir las partes

Esta es la lista de las piezas que necesitaremos:

1. Arduino (cualquier variedad - el bosquejo es muy pequeña)

2. Arduino desarrollo escudo - con tablero o sin. El circuito es bastante pequeño, puede construirse fácilmente en un protoboard pero para soldar que las piezas a la Junta en su lugarlo hará más robusto. El vacío desarrollo Shield PCB son bastante barato en estos días, comprar a granel y mis proyectos les de la soldadura permanente.

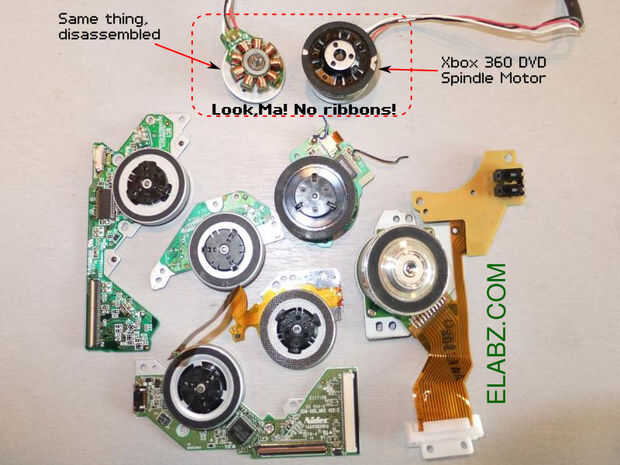

3. una unidad de DVD de Xbox 360 rota. El parte de trabajo que se ocupan es el motor y tienes que abuso realmente en serio el motor pequeño para hacer algo de daño. Yo diría que el resto de la Xbox quemar antes de que se dañe el motor DVD, así que es muy seguro comprar en sus sitios favoritos online mercado de pulgas.

4. 1 x SN754410NE cuádruple media H Driver IC (SN754410NE datasheet aquí). De todos los controladores de la mitad-H este es probablemente el menos costoso. Mina procedente de un vendedor chino en mi sitio de mercado de pulgas en línea favorito. Puede hacer lo mismo o tratar de cualquier vendedor de piezas electrónica hacia fuera allí - Mouser, Newark, alguien está casi garantizado para llevarlo a - es muy popular.  SN754410 también se utiliza en manejar motores bipolares, así que Búscate un par de estos para futuros proyectos.

5. LED de 1W alta intensidad blanco con 10mm redondo cuerpo transparente.  Un LED diferentes de intensidad similar o mayor hará bien, como diseñar un soporte para mantenerlo y hacia el disco con animaciones de zoetrope.  El puente sobre el SN754410 que controla el LED coche 1A y el LED está encendido de sólo 2 ms (milisegundos) a la vez, así que supongo que se puede ir tan alto como LEDs de 3W-4W sin mucha preocupación.

6. 2 x botones para rellenar la pantalla de desarrollo. Uno de ellos se convierte en el botón de Reset y el otro es el botón de dirección

7. 1 x pequeño 3mm LEDs - el color de su elección para llenar la pantalla de desarrollo. Se convierte en el indicador de dirección LED

8. 1x10K potenciómetro. Por favor note que mis propias imágenes muestran dos de esas (manchas naranja grandes). Uno es para el control de RPM del motor. El otro era para el control de la duración de flash. Durante mis pruebas he encontrado que no hay ninguna razón práctica para controlar la duración del flash manualmente. Se realiza en el software y el bote se acaba de abandonar.

9. 1 x 5 pines de su elección si desea que el Arduino para separar el husillo (opcional).

10. 2 x 0 .10uF tapas para filtrar ruido en el bus de alimentación del escudo (opcional pero conveniente).

11. 1 x resistencias de 510Ω para la dirección del LED

12. 1 x 1N4004 o similar general diodo rectificador de propósito

13. cabeceras de puente 2 x 2 pines y un jumper - uno de los encabezados debe acortarse

14. opcional: Si tu escudo de desarrollo Arduino no lo hice con los encabezados de apilamientos, necesitará. Usa encabezados de 2 x 8-pin y 2 x 6 pines.

15. usted necesitará algunos CDs viejos para convertirse en la base de tus animaciones.

Usted tiene todas las piezas, ahora algún flujo y soldadura. Vamos a hacer algunos humos! (a menos que usted está construyendo en un protoboard por supuesto...)
