Estroboscopio (zoetrope) utilizando Arduino y un disco de Xbox 360 DVD roto (2 / 5 paso)

Paso 2: Rellenar el escudo PCB

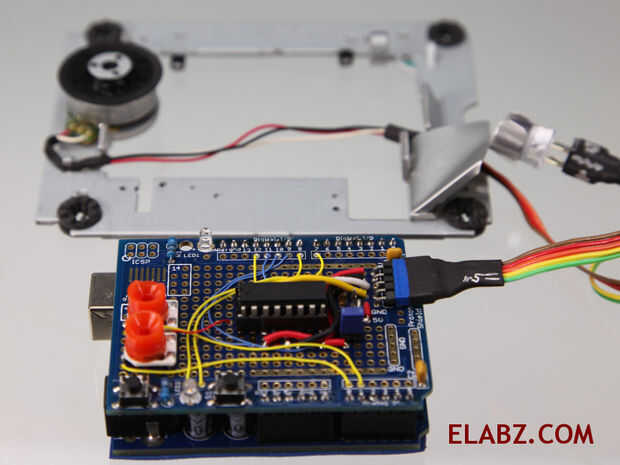

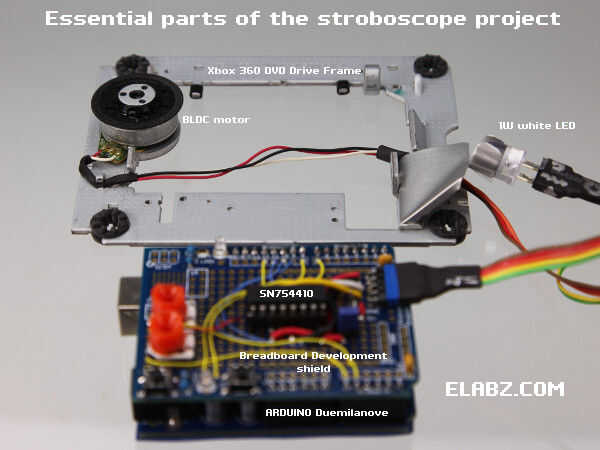

Algunos de los componentes tienen sus lugares reservados en el escudo de desarrollo, como los pulsadores y la dirección del LED (y en esta foto se ve que soldado el segundo LED para la buena medida - no se utiliza)

El resto de los componentes se colocan algo a mano alzada (utilizando el término para evitar llamarlo wily Inna). Hay un montón de espacio en el tablero y no tenemos demasiados componentes. Sólo como una guía aproximada, prefiero los controles (el bote) a la izquierda y las salidas a la derecha, pero eso es una cuestión de elección personal, realmente. Algunas personas prefieren dirigir todos los cables de ir y venir de un tablero en una sola dirección, y luego los 5 pines de JP3/4 sería el de la izquierda.

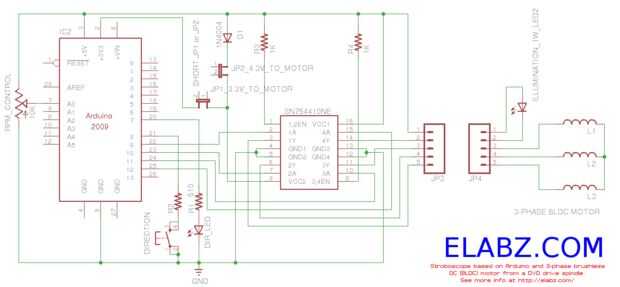

Cualquier disposición de la parte que haya elegido, en el extremo debe conectar según el diagrama del circuito incluido.  Por desgracia, yo no soy todavía familiarizado con cómo Instructables cambia el tamaño de las fotos que subo y así el esquema aparece ilegible (por lo menos ahora que yo estoy editando). Si es difícil ver, obtener la imagen de diagrama de circuito de tamaño completo de mi blog aquí: Diagrama del circuito del estroboscopio Arduino

Una parte particular del diagrama requiere un detalle adicional: los puentes JP1 y JP2 están allí para controlar el voltaje de entrada del lado de carga del controlador SN754410. El motor BLDC es una carga muy baja resistencia (sólo 4.3Ω medidos a través de dos bobinas en serie) y por lo tanto no podemos suministrar el lado de carga con el mismo voltaje como lógica porque crearía corrientes superiores a 1A - límite del conductor. Por lo tanto, he añadido un diodo D1 que pierde 0.7V a través de ella (no mucho sino que hace una diferencia) - que es el jumper JP2. Alternativamente, podemos suministrar el lado de carga de los 3, 3V regulador a bordo el Arduino - que es JP1 (pero nunca ambos al mismo tiempo!). Podría haber sólo dejé a 3,3 v porque el controlador IC calienta mucho menos pero el Arduino tiene una peculiaridad: si hay una carga considerable sobre los 3, 3V del autobús, las paradas de conexión USB funciona y no puede subir cualquier dibujo en el dispositivo. Por lo tanto, tienes que mantener el JP2 para subir y JP1 en para uso prolongado.
