Paso 7: Soldar conector hembra JST
(vea foto diagrama de cableado correcto)
Y hembra JST apuntando lejos la lengüeta ranura bocarriba, cableado es el siguiente de izquierda a derecha.
1. 5v
2. din
3.
4. DReturn

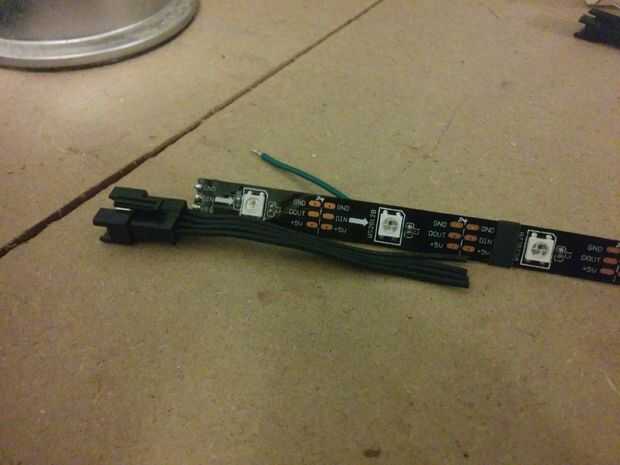

la longitud del conector JST es muy importante. la longitud del cable jst debe ser igual a la distancia desde el inicio de la tira a la segunda serie de cojines de terminal.

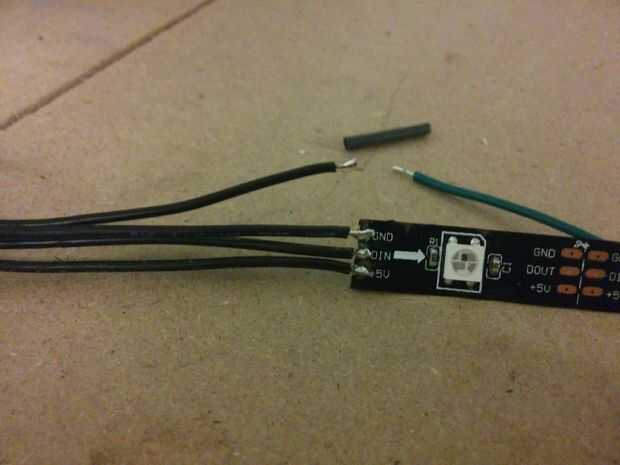

+ 5v y GND Haz soldadas a las pastillas delanteras del extremo de la entrada de bandas.
Soldar cable #2 de jst conector DIN en el comienzo de la tira.
Soldadura alambre #4 del conector jst verde 24g de duda en el extremo de la tira. Esta conexión con un pedazo de encogimiento de calor segura.
