Estructura ligera exploración 3D (4 / 8 paso)

Paso 4: Configuración de proyector-cámara

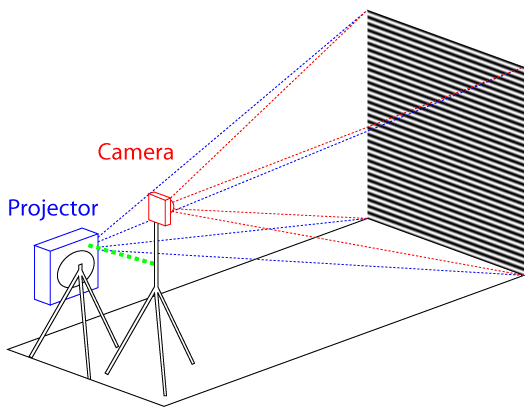

Vamos a utilizar una configuración de "retrato" para esta exploración. Esto significa que el proyector y la cámara se montará en sus lados. Proyectores tienden a tener algunos internos cambio de lente: al colocar un proyector en una mesa, proyecta la imagen "arriba" a una pantalla en lugar de disparar recto. Para compensar esto, asegúrese de que el eje óptico de la cámara es tangencial a la superficie que del proyector está golpeando. En otras palabras, si el proyector ha sido gira hacia la derecha, mantenga la cámara a la derecha del proyector.

En este punto, los planos de la imagen de la cámara y el proyector son aproximadamente rectificado: una línea horizontal del proyector es una línea horizontal de la cámara. Una pared blanca es útil como telón de fondo para las pruebas de que la cámara y el proyector estén alineados (en general, refleja más colores como el blanco son fáciles de analizar que colores más oscuros).

Una vez alineados, perspectiva de la cámara debe tener un desplazamiento vertical desde la perspectiva del proyector. Mover la cámara hacia arriba: lo suficiente para que pueda ver la curva en el patrón de coseno se proyecta. Demasiado, y vas capturando un montón de sombras (zonas donde la proyección no es proyectar) o áreas donde el proyector proyecta .

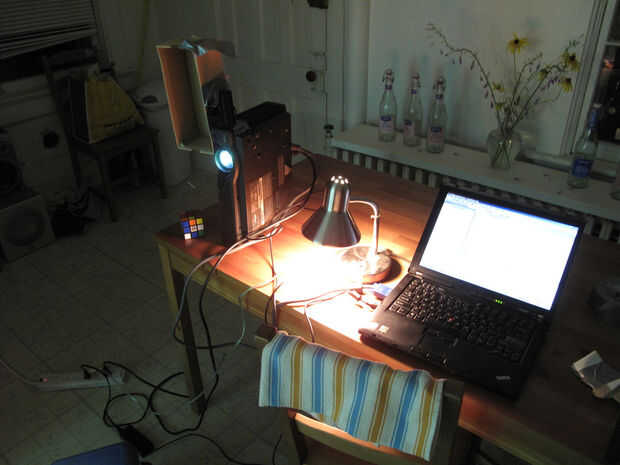

Para el montaje, se puede utilizar prácticamente cualquier cosa que sea convenientemente estable. He utilizado todo, desde proyector spider monta, en escritorios con cinta y cartulina, para soportes de música. El objetivo principal es asegurarse de que la geometría no cambia mientras que usted está capturando cada patrón.
