Paso 7: Montaje de la parte inferior de la caja 2 (Motherboard, Tarjeta madre y las conexiones finales)

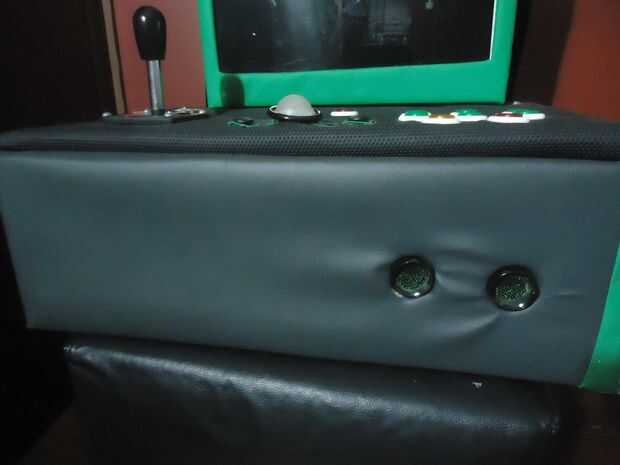

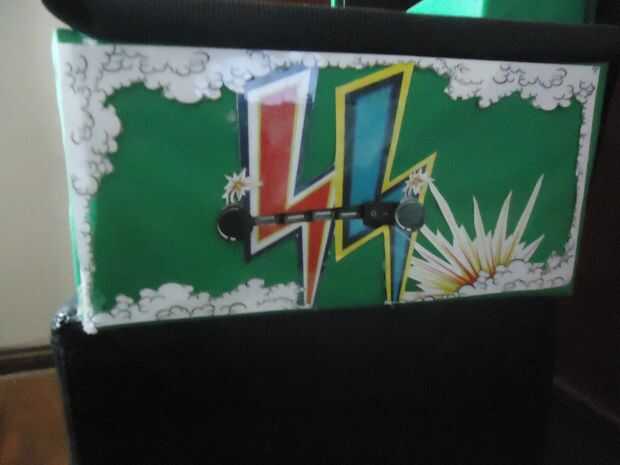

Agregar otra vez el sintético cuero como le parezca, Añadir entonces los anillos de botón con mosquitero pegado en la parte trasera con los agujeros. He subido el diseño del panel del usb y botón. Imprimirlo y lo laminado tediosamente cortar el papel laminado no deseado con cortadores de la caja.

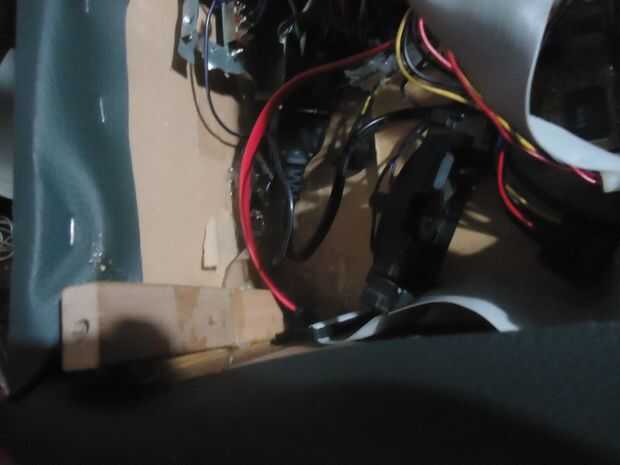

Con el exterior todo bien y bonito, permite llega a la parte sucia. Para conectores de tornillo me perforaron algunas piezas de jenga y con pegamento de contacto había montado les en cada esquina de la caja. Ahora si erró el tamaño del tornillo como hice y hacer el agujero demasiado grande puede utilizar pegamento caliente para rellenar el agujero y hacer un molde sorta si se quiere. Después de introducir el pegamento, rápidamente agregar el tornillo y espere que se enfríe. Luego gire el tornillo y su acabado.
Añadí un pedazo de mdf a la parte inferior así la placa base podría estar encendido, su no es necesario, pero yo quería una mayor caja y sentir más segura sobre el cartón en llamas con el calor.
Desmontar el escritorio. Sólo quitar cada tornillo que se puede encontrar. Desconecte la fuente de alimentación, interruptor de encendido y LED. Mina tenía un botón de reset que quité. Recuerde la ubicación del interruptor de encendido y conectores led.

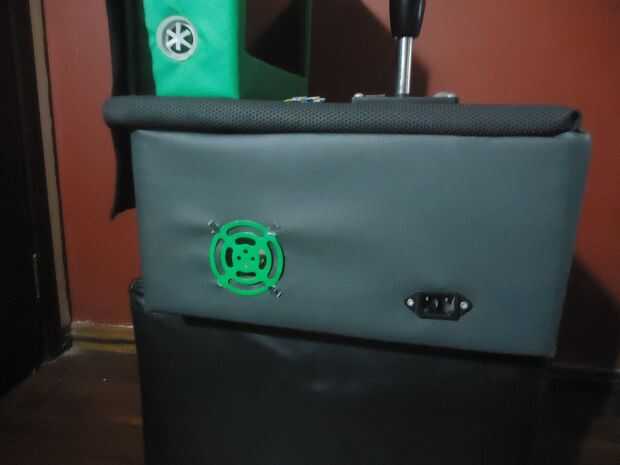

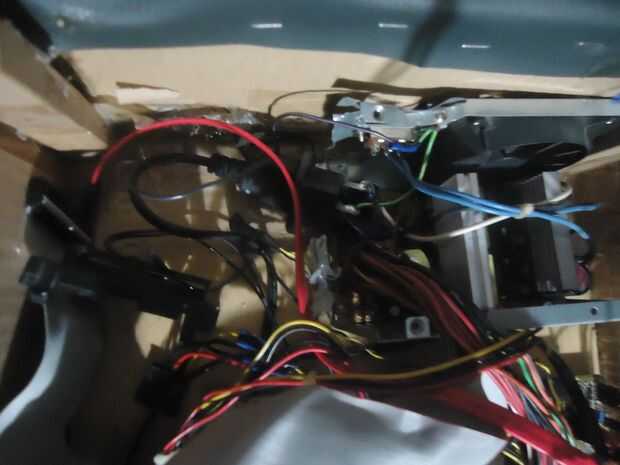

Ahora el suministro de energía, quita la mayoría de lo caso y había pegado a la espalda. Esta computadora tenía una bonita parrilla para el ventilador, así que corte hacia fuera con unos alicates, pintados y había pegado a la piel. Para cubrir las imperfecciones, imprimir unas flechas frescas y pegar en el. Este vino con una toma de corriente adicional para conectar el lcd, así que suerte que podría ser escondido dentro. Si el tuyo no, perfore otro agujero ou haga pasar el cable a decorarlo!
El adaptador para la fuente de alimentación era un dolor para el recorte, pero su posible. Montaje con tornillos y tuercas.

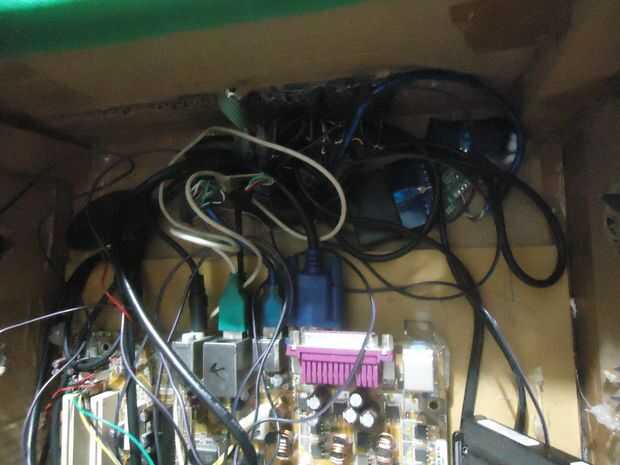

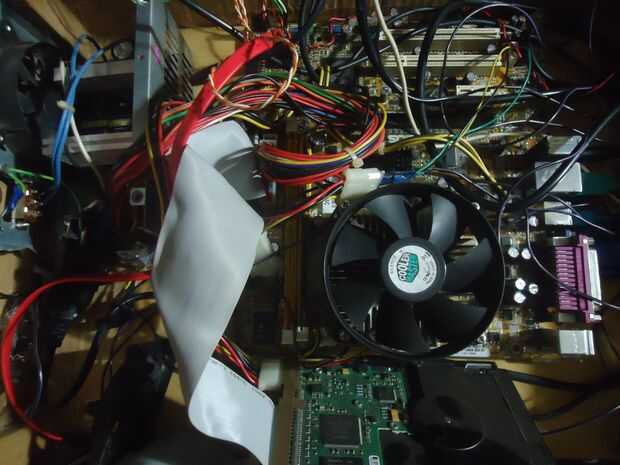

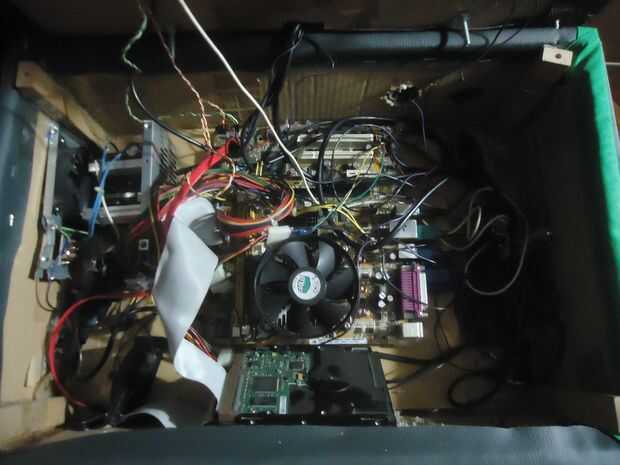

Ahora la madre del tablero interior y conecte el mouse, cable de vga de pantalla lcd, lcd cable y altavoces audio enchufe. A continuación, conecte el controlador de ps2 al adaptador usb y hub usb. Pegue el hub usb y el botón led en la ranura. Ahora agregue el papel laminado al lado y cabe la esperanza. Si no imprimir más diseños y decorar los errores!
Coloque el powerbutton a través del orificio y fije las tapas y el thingie suave cojín gris para el interruptor con alguna cuerda encerada. Corte un agujero a través de dos de las tapas para que podría encajar mejor. Los leds de la HD y la potencia botón son de solo suelto debajo de los párpados. Si esto suena mal, entonces Recuerde que la necesidad es la madre de la invención y estoy seguro que usted puede imaginar una manera mejor de hacer este trabajo.
Ahora después de que el botón de encendido está conectado. Monte el disco duro como ver forma, otra vez caliente pegamento es su amigo.
Compruebe las conexiones de la fuente de alimentación para zócalos vacíos similares al poder hardrive uno. Utilice un multímetro para verificar que el voltaje de 5v. Colocar el multímetro los extremos a través de la ranura del perno de cable rojo y cable negro pin ranura y encender el ordenador para leer el voltaje. Compruebe su multímetro sobre cómo leer voltaje o buscar en línea para sus salidas de cable fuente de poder.

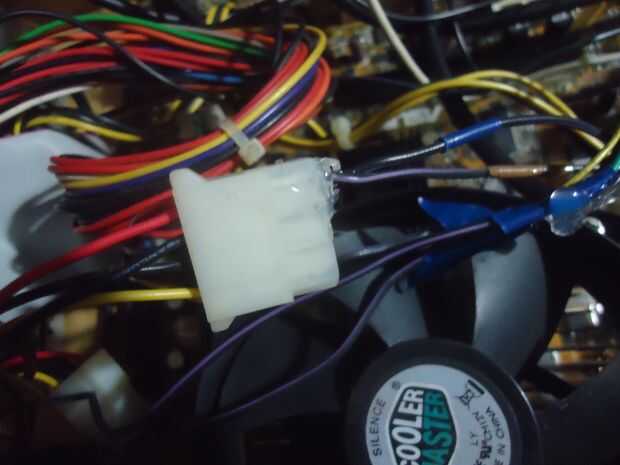

Cuando hayas encontrado dos conexiones de 5v, coloque los cables de led botón a través de la conexión de pin correcto. Recuerde exponer el extremo de alambre y agregar algunos hotglue para no salir. Alambre del botón led positivo pasa a través de la clavija con el cable rojo y el cable negativo va a través de cualquiera de los pines del cable negro.
Ahora agregar los cables del altavoz así como a las salidas respectivas. Me ocultó el potenciómetro de volumen, pero si desea agregar al lado de la caja, sólo desoldarlo y añadir los alambres para que puedan alcanzar.
También he añadido otro ventilador y un módulo de bluetooth de usb.

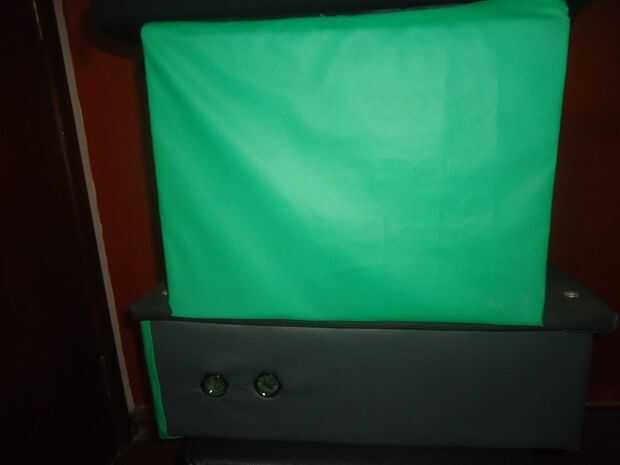

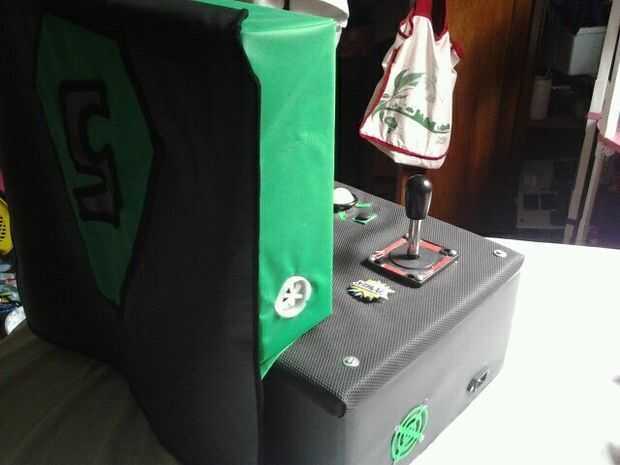

Ahora instalar el lcd caja y tapa superior de la caja inferior. Antes de atornillar todos junto Compruebe que todo funciona. Encienda los botones led, el equipo y conectar un pendrive o algo para poner a prueba el hub usb.
