Paso 4: Construir el circuito
![]()
Es necesario crear una bobina que es de unos 150 a unos 162 uH (diferentes fuentes dicen debe ser valores diferentes). Para determinar cuántos vientos para usted pueden usar una calculadora de inducción como el uno aquí
www.crystalradio.net/cal/indcal2.shtml. He usado la bobina verde del conjunto de cables de Radio Shack y unas 133 veces la herida lo alrededor del rollo de papel higiénico (lo hice tanto por trabajar con una calculadora y algún ensayo y error, no tengo ningún equipo tuning). Probablemente quieren dejar un pequeño alambre extra en caso de que necesita algo más para conseguir la antena sintonizada derecha del viento.

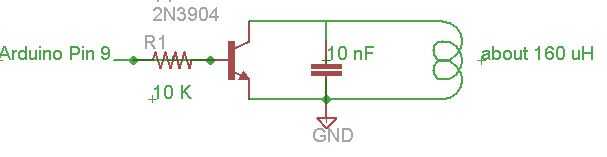

Después de tener su bobina puede conectarlo a su circuito. El esquema es bastante fácil. Simplemente conecte el pin 9 en el Arudino a una resistencia de 10 K Ohm, luego a la base del transistor. A continuación puede poner el condensador entre el colector y emisor del transistor. El emisor también debe conectarse a tierra. A continuación, conecte la bobina el el emisor y el colector del transistor.
