Etapa 16 década contador cadena - usando dos 4017 Chips (2 / 7 paso)

Paso 2: Examinar el esquema

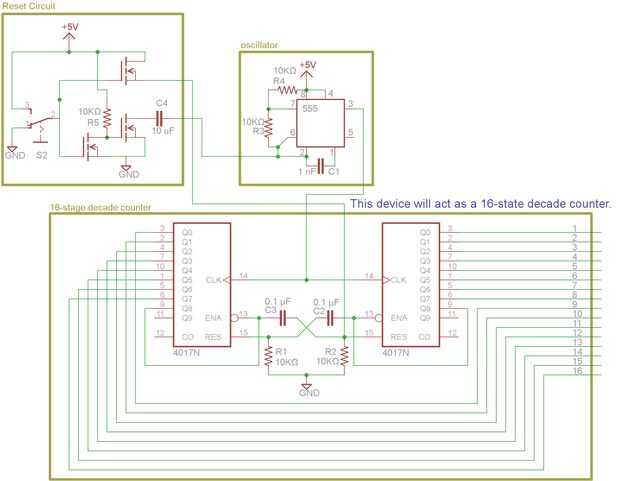

Echa un vistazo a este esquema para ver cómo encajan los componentes.
Puede hacer clic en el cuadro esquemático para ver una versión de tamaño completa.
Los alambres verdes 16 a la derecha del esquema son las 16 salidas.
Sugiero que poner 16 LEDs en las salidas con 1KΩ resistencias en serie para controlar las salidas de este dispositivo.

Si no sabes cómo leer esquemas, sugiero siguiendo este tutorial:
Laboratorio de Collin: esquemas
