Etapa 16 década contador cadena - usando dos 4017 Chips (3 / 7 paso)

Paso 3: Construir su circuito

Ahora que han mirado sobre el esquema, usted está listo para construir el circuito.

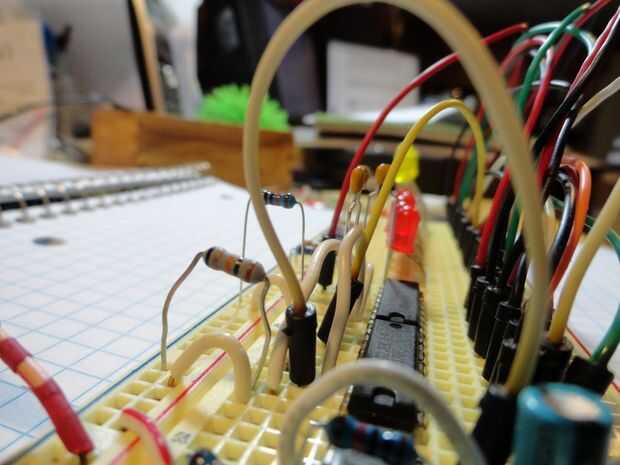

Montar el circuito en un protoboard utilizando los cables de puente para conectar los componentes.
Te recomiendo refiriéndose al esquema mientras su circuito en el protoboard.

Si usted puede embalar sus LEDs juntos firmemente, le ahorrará espacio protoboard.
Al final, tuve que ampliar a usar un protoboard segundo porque mi LED tomó tanto espacio.
Estoy recibiendo algunos gráficos de barras LED para solucionar este problema :)
