Etapa 16 década contador cadena - usando dos 4017 Chips (4 / 7 paso)

Paso 4: Expansión de la cadena de contadores de década

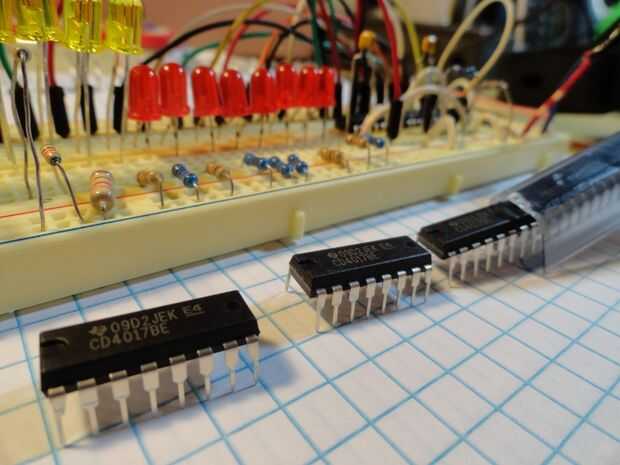

estoy bastante seguro de que es posible ampliar esta indefinidamente. Si quisieras conectar 3, 4 o 5 4017 juntos, no es eso, por qué no debería trabajar.
Una limitación es cada década contador sólo puede contribuir a 9 Estados que el número total de Estados de la máquina.
Esto es porque en fin de que el dispositivo funcione, depende de un estado para parar en el.
Requiere de un estado a alcanzar y atascarse en el hasta que lo devuelve otro 4017.

Tenga en cuenta: cualquier estado dejas en sólo los Estados antes de que sea útil.
es decir, si tienes parada del 4017 en su estado 7, se tiene un total de 6 Estados utilizables por chip para un total de 12 Estados.

Por ejemplo, el dispositivo que construyeron utiliza el estado 9 para detener.
Completamente de prescindir el estado 10 final porque sólo necesito un total de 16 Estados utilizables (8 Estados utilizados por chip 4017)
Sin embargo, si usted está construyendo un dispositivo que necesita 36 Estados, podría utilizar contadores de década 4 que utilizan el estado 10 final para parar en el.
Por lo tanto tiene 9 Estados utilizables por chip 4017 y tiene un total de 36 Estados utilizables.
