Tenemos cerca de 75 bastante delicada etapa luces (conocidos como "instrumentos") que tengo que colgar, guardar y mantener. Tenemos 2 etapas diferentes y a menudo pasamos muchos de los instrumentos de un lugar a otro. Esto siempre se hizo en el pasado por mano-lleva desde el área de almacenamiento al escenario, luego volver a la zona de almacenamiento, luego a la otra etapa, etc. etc. etc.. Esto fue duro para el pueblo, los instrumentos y mi paciencia, ya que tuve que mantener fijación.
Otro problema que siempre tuvo fue, curiosamente, iluminación. Cuando eres de 18 pies para arriba en una escalera o andamio, hay muy poca luz allí para ver lo que estás haciendo. ¿(Alguna vez notaste cómo las luces del techo no realmente luz del techo? No lo hice bien hasta que probé a trabajar allí regularmente.)
Entonces tuve una idea brillante (valga la redundancia).

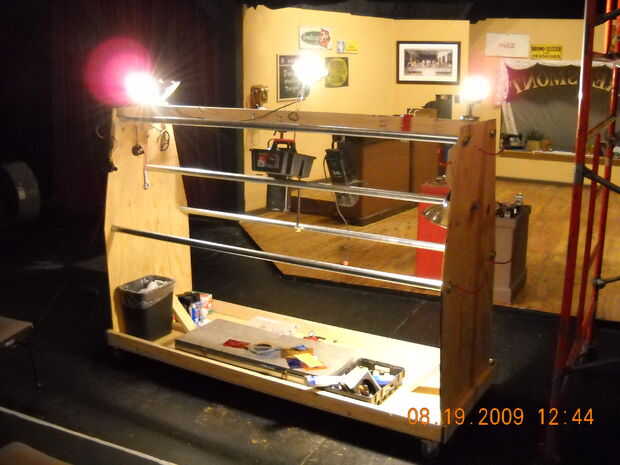

Había diseñado y construido un carro que:
- Manejar de manera segura cerca de 45 instrumentos
- Manejar de manera segura una escalera
- Proporcionar almacenamiento de herramienta bloqueada
- Tienda iluminación partes & accesorios (geles, gobos, lámparas, marcos de gel, etc.)
- Proporcionar trabajo iluminación aérea.
Estoy sorprendido por lo mucho ayuda y es cuánta vida más fácil. Yo también estoy sorprendido que después de buscar en internet, parece que nadie ha hecho tal cosa, ya sea comercialmente o bricolaje.
Lista de materiales:
Cantidad Descripción
====== =======================
3 hojas de 4 x 8 3/4" madera contrachapada
5 8' piezas 2" conducto metálico
10 abrazaderas de manguera de 2"
4 8' 2x4s
2 luces de halógeno de 300 w
4 echadores del eslabón giratorio - 4 o 5 pulgadas, capacidad de 200 libras o más de bloqueo
10 ganchos para colgar bicicletas baratos
Lista de herramientas:
- 2" Sierras de
- Sierra circular o sierra de mesa
- Hack saw o cortador de tubería de 2"
- Destornilladores
Tamaño de por lo
Decidir el tamaño que necesita. Quería llevar como muchas luces como que podía utilizar un marco basado en alrededor de 4 x 8 hojas de madera contrachapada. Había considerado el uso de un vacío todo marco de 2 x 4, pero quería también lugares para poner un número de ganchos para colgar los cables de alimentación, cables de seguridad, cuerdas elásticas, etc.. Utilizando madera contrachapada permite más opciones, y también permite que recoge mucho polvo más...

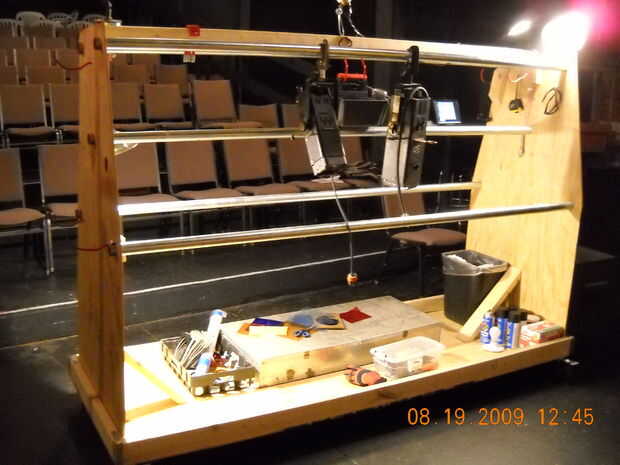

Mi carro con seguridad puede llevar unos 7 elipsoides de Altmann en cada tubo o 10 latas PAR el cheapo. Con 5 tubos que da mi carro una capacidad de carga de alrededor de 35-50 instrumentos, además de 15-20 abrazadera-en colocar luces en 2 x 4 a lo largo en la parte superior.
He utilizado 5 tubos con un horizontal offset para que instrumentos colgados sobre los tubos superiores no chocan con más bajas. Más detalles acerca de en un paso posterior.
Construir la base
Cortar un 36 "x 96" 3/4" madera contrachapada de la base.
Agregado 2 x 4 refuerzo de pie en el borde en la parte superior fuera de la base. Esto sirve para incluir el fondo con un labio de 3-1/2" para que no caiga el cosas y añade rigidez a la base.
Montar cierre 4" ruedas giratorias en las esquinas.
Construir los extremos
Corté las piezas de extremo para ser 33" de ancho en la parte inferior (por lo que encajan perfectamente dentro de la 2 x 4 refuerzo alrededor de la sección de base). Seguir recto durante aproximadamente 24" luego del ángulo hacia el interior a unos 12" ancho en la parte superior. Sólo podría hacerlo un rectángulo llano, pero esta forma permite:
-Un ángulo para sujetar una escalera más segura
-Centro de gravedad más centrado.
-Perfil más estrecho
Piezas de montaje en la base
-Atornillado a través de la pieza de extremo de madera contrachapada en el 2 x 4 refuerzo alrededor de la base.
Añadir refuerzo diagonal
-Añadido piezas angulares de 2 x 4 para apoyo los extremos.
Añadir Camilla end-to-end
-Fijar una "Camilla" integral entre las tapas de los extremos para añadir rigidez. Esta pieza también sirve como un lugar para montar luces de trabajo y para luces de gota (utilizamos muchas luces abrazadera-en gota para seguridad iluminación etapa posterior).
Corte y montaje de las tuberías
lugares
-Corte 2" agujeros en los extremos para que los tubos de la parte inferior estará al menos 24" por encima de la base para que las luces (ME excusa, me refiero a instrumentos) tienen unos espacio de pulgadas de la base por lo que no rebotan en objetos almacenados en la base.
Tubos
-Mida la longitud desde fuera de los extremos y añadir 2"
-Introducir los tubos en los agujeros
-Uso de abrazaderas en las tuberías fuera de los extremos para evitar que los tubos de deslizamiento. (O podría perforar las tuberías y use alfileres).
Agregar luces de trabajo
Montaje halógenos encima de extremos de barra y cable. He instalado un conmutador en un extremo del carro y le dio su propio 50' cable de alimentación que también una toma de corriente a bordo para las pruebas de luces. (Esto no se muestra como tomé estas fotos antes de entonces).
Ganchos
Instale los ganchos de bicicleta en los extremos, tanto en el interior y exterior, para guardar cables de seguridad, vaciar gel Marcos, herramientas, etc..
Instale uno en cada extremo que puede colgar una escalera sobre ellos y lleve con usted en el carro.
Almacenamiento bajo llave
He construido una caja con una tapa con bisagras y un cerrojo por lo que pude del candado, la une luego al exterior fo un extremo del carro. Gente que no conoce mejor es propensa a la manipulación de las lámparas de recambio de forma irregular. Desgraciadamente esto casi garantiza que la lámpara de $35 nuevo bonito literalmente explotará cuando encendido - y por supuesto que va a ser en medio de una actuación y que la luz va colgando de la audiencia. Tuvieron pasar más de un par de veces hasta que empezó a encerrar a las bombillas de repuesto.
