Etch a Sketch de LED

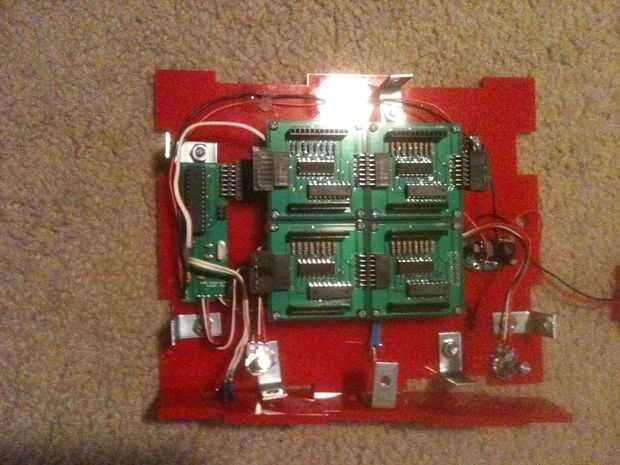

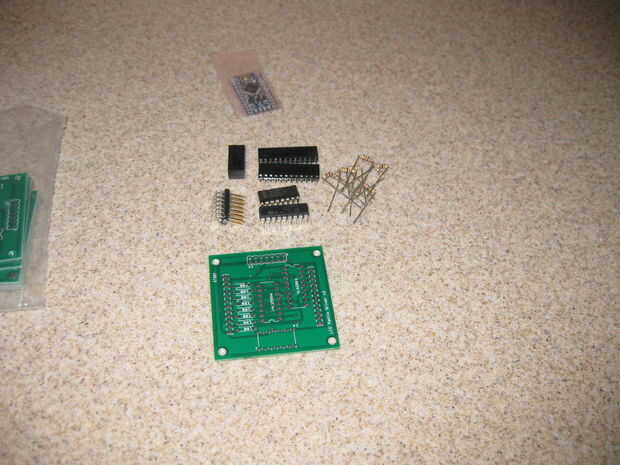

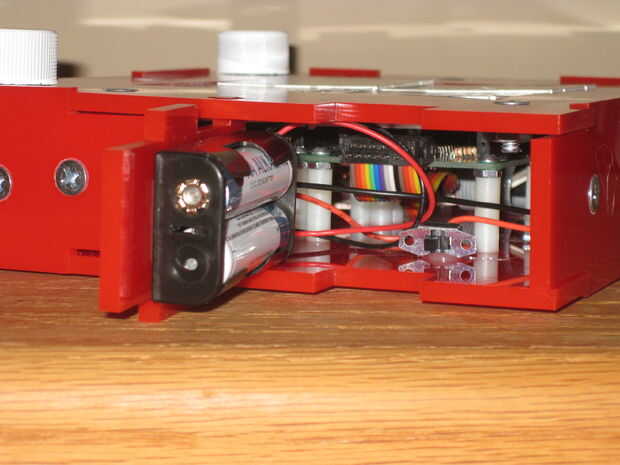

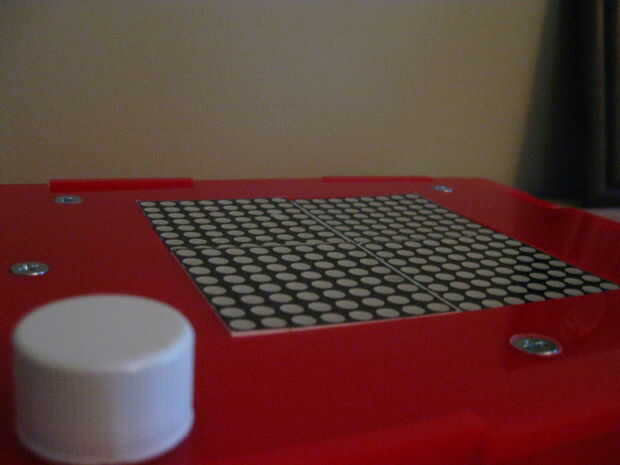

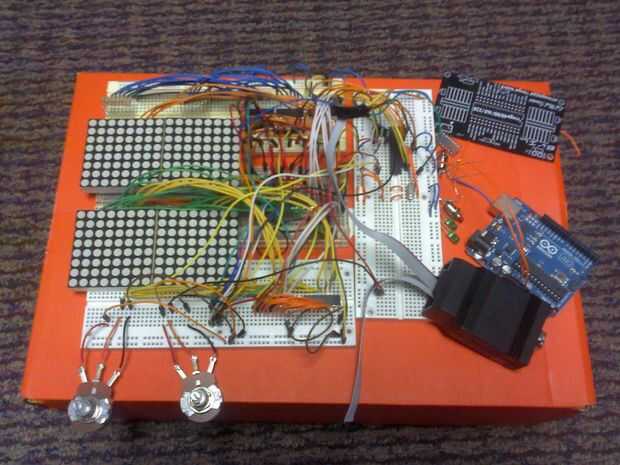

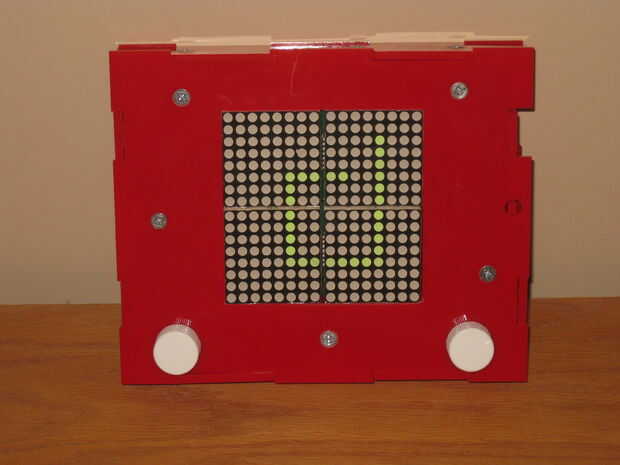

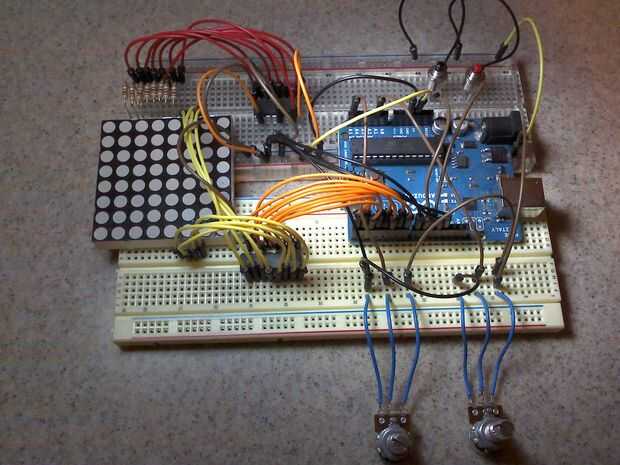

mi LED Etch-a-Sketch es mi primer proyecto de electrónica completamente terminada. Estoy usando cuatro 8 x 8 matrices de LED para hacer una matriz de LED de 16 x 16 superficie de dibujo. Dos potenciómetros permiten entrada de usuario para el movimiento de la columna y fila, mientras que dos interruptores de inclinación clara la superficie de dibujo cuando se agita el dispositivo. Un ATmega328p maneja a la ADC de las ollas y el multiplexado y conducción de las matrices de LED. Cada matriz individual se conduce con un registro de desplazamiento 74HC595 y un Array de Darlington ULN2803. Probablemente no es la mejor manera de hacerlo, pero encontré controladores de matriz para ser costoso y trabajado de esta manera. El dispositivo es alimentado por 2 baterías del AA que se acercó a 5V con el tablero de Minty Boost de Adafruit. Otra vez, probablemente no la mejor opción pero trabajado. Toda la electrónica se encajona en un estuche de acrílico crudo y rojo. Las fotos de arriba muestran diferentes etapas en la etapa de prototipado para el montaje del producto terminado.

Mientras que puede no ser la más bonita o el más económico de energía, es un divertido gadget poco que he aprendido mucho de hacer!
