Etch-i-dibujo (1 / 4 paso)

Paso 1: Reunir piezas

Nosotros no podemos trastear con software sin hardware, primero tenemos que golpear físicamente este perrito juntos.  Tenga en cuenta que lo que ves es cobbled junto con cosas tenía alrededor o estaban disponible dentro de antelación una semana de, no necesariamente lo que es ideales (algunas cosas son sucias algunas cosas son complicadas, algunas cosas son simplemente mal... como el pequeño bebé paso a paso motores sin engranaje).  Utilice su propio juicio cuando corresponda.  Hay unas cuantas reglas duras con lo que el código es ahora (no permanece en esa forma, me comprometo), que vamos a llegar a cuando describo el código, pero además de eso, se fomenta la improvisación.

Aquí está una lista de las piezas que utilicé:

-(1) PSoC CY8C29466-24PXI "PSoC1" microcontrolador.  Esta versión es un paquete DIP de 28 pines.
-(1) zócalo DIP de 28 pines para PSoC dijo.
-(3) 25LC1024/P 1MBIT EEPROMs.  Se trata de 8-pin DIP paquete SPI EEPROMs.  Tienen 128 kilobytes.  Actualmente se utiliza para guardar archivos.
-(3) tomas DIP de 8 pines para las EEPROMs.
-(2) L293D controladores inductivos para conducir los motores paso a paso.  Cada uno puede conducir 4 ourputs, por lo que es uno por cada motor.
-(1) Murata OKI-78SR convertidor de DC/DC de 5V.  Esto es un reemplazo de sobreponer de un regulador de TO-220, excepto que es un eficiente conmutación converte.  Se utiliza para derivar el mayor voltaje suministrado a los motores para el uso con los gadgets de la lógica de 5V.

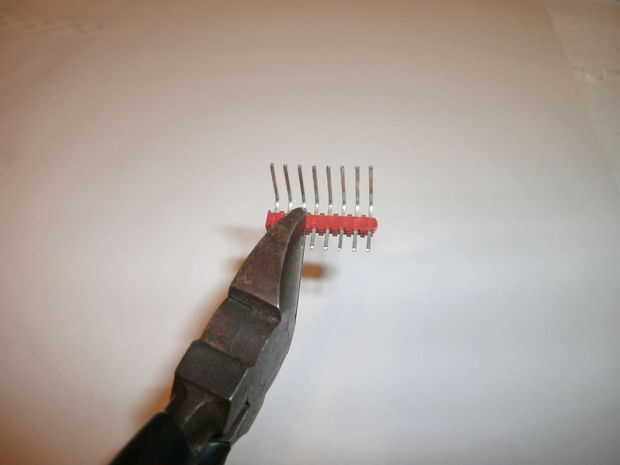

-(5 Sections) 0,1" Brea macho la cabecera.  Esto se utilizará para poner un encabezado de programación en el tablero.  Programador de "MiniProg" de PSoC utiliza a este tipo de factor de forma.
-(1) HLW4R-2C7LF conector FFC.  Este cuatro posiciones, conector de paso de 1mm se utiliza para acoplar cable flexible plano de la pantalla táctil para algunos alambres más manejables para la conexión con el PSoC.
-Algunos condensadores de desacople.  Estoy usando un microfaradio 10 a la salida del convertidor DC/DC de 5V y un 0,1 μF entre los pines de corriente y tierra del PSoC.  No seas como yo!  Todos los dispositivos de lógica digital realmente deben tener un condensador de desacoplamiento a través de este.
-(1) Perfboard para el montaje de los circuitos en.
motores de pasos unipolares, 6 cables de-(2).  Estos fueron los únicos que tuve y los que el código está fijado por ahora.  Son 48 "garrapatas" por la revolución y sólo se juntan directamente... ningún engranaje.  sí.  Para poder utilizar toda la longitud/anchura de la pantalla, tuyo tiene que ser así también.  Sólo podría tener más sentido esperar una solución.

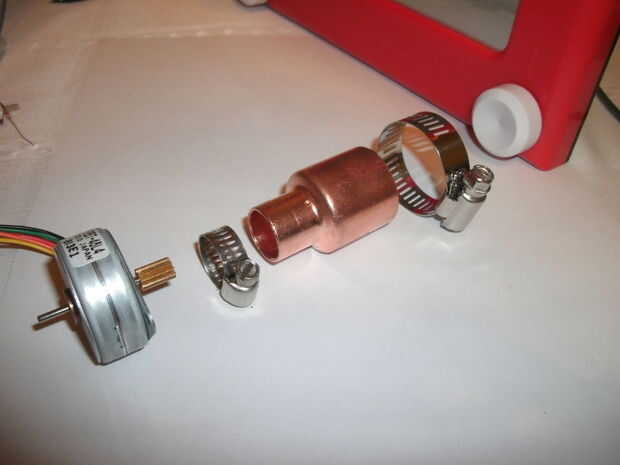

-(2) 1 pulgada para acopladores de tuberías de cobre de 1/2 pulgada.  Estas se utilizarán para acoplar los motores a los mandos de la Etch-A-Sketch desde Etch-A-Sketch perillas son aproximadamente una pulgada de diámetro.  El otro extremo como "1/2 pulgadas" realmente tiene más parecido a un diámetro de 5/8 de pulgada.
-(2) abrazaderas de cierre hasta un diámetro de pulgada ~1/2.
-(2) almejas capaces de cierre hasta un diámetro de ~ 1 pulgada.
-(1) estándar Etch-A-Sketch.

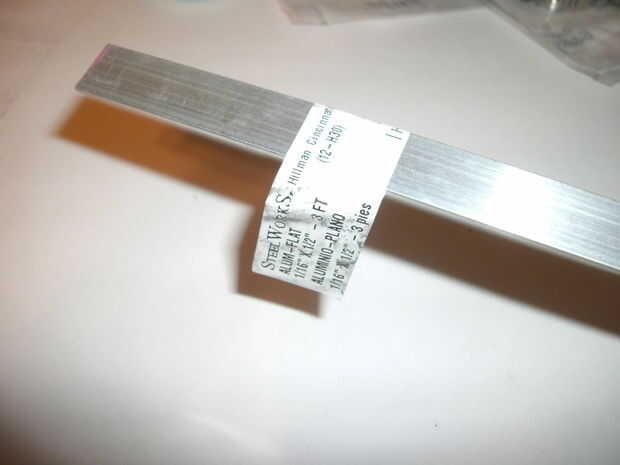

-(1) plana (1/16 de pulgada) de la tira de aluminio lo suficiente para sacar dos piezas de 8 pulgadas de.

No específicamente en la foto:
-(1) 8.4" panel de tacto resistente 4-wire ELO AT4.  El proceso de lectura de conducción debe ser sobre el mismo para cualquier panel táctil de 4 hilos, pero no puedo garantizar que mi código funcionará con otros como lo es.
-(1) 5/8 de pulgada de madera espiga para los acoplamientos.
-Un montón de alambre.  Ayuda de diversos colores.
-Pernos y tuercas.

Opcional:
-A batería carnosa.  Todos los que llevaba era un banco de alimentación.

Otros:
Abundan las herramientas.  Sería bueno tener, al menos, soldadura suministros, una sierra, un drill(press), destornilladores, alicates y cinta.
