Paso 24: Modo de control Joystick

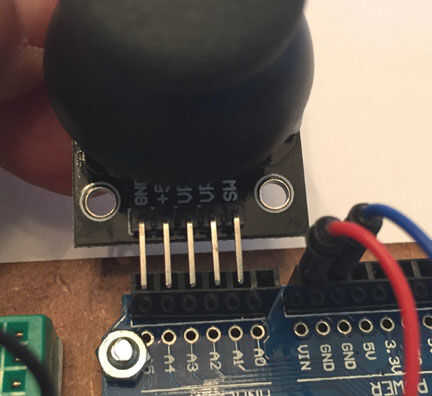

Puede usar un joystick de pulgar para controlar el dibujo y borrado de las funciones de la EtchABot. El kit EtchABot viene con uno, o usted puede proporcionar su propio. Cableado para arriba es fácil. El joystick tiene generalmente 5 pernos: GND, VCC, Vx, Vy, SW (SW = interruptor). Usted puede conectar ésos directamente en la fila de pines analógicos como se muestra, para que el cableado es: → GND A5, Vcc → A4, Vx → A3, Vy → A2, →A1 SW

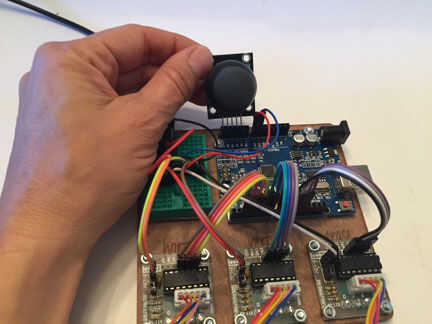

A continuación descarga el bosquejo EtchABotJoystickControl a Arduino. A continuación puede desenchufe la computadora cable USB y cable de poder de la placa de Arduino Vin sin una conexión de equipo. Asegúrese de que la aguja está en la esquina superior izquierda antes de encender la EtchABot. Encendido y mueva la palanca de mando para dirigir el dibujo de Etch A Sketch. Presione hacia abajo la palanca de mando a borrar el EtchABot.
