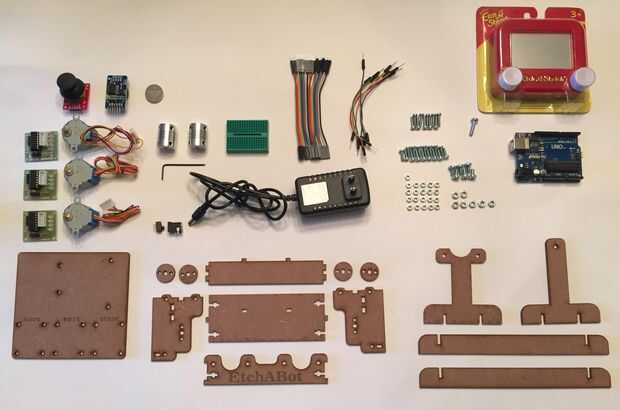

Paso 2: componentes
- Tamaño de Etch a Sketch, Pocket(shown) o viaje x 1 [Ohio Art]
- Motores paso a paso 28BYJ-48 x 3 [EBay]
- X 3 ULN2003 controladores de motor paso a paso (estos a menudo vienen pre-empacados con los motores 28BYJ-48)
- Corte las piezas de madera de 1/8" MDF o madera similar. Asegúrese de cortar las piezas de tamaño adecuado para Etch A Sketch usas (tamaño de bolsillo o viaje). Archivos de diseño en https://github.com/geekmomprojects/EtchABot
- Tornillos y tuercas [McMaster-Carr]
- Tornillos de máquina de 12mm M3 x 10
- Tornillos de 10mm de m3 x 16
- M3 Tuercas x 26
- Tornillo M4 16mm x 1
- Tornillos de máquina M4 8mm x 6
- M4 Tuercas x 7
5 mm a 5 mm acopladores de eje Flexible x 2 [EBay] obtener el tipo que se aprieta con un tornillo de 4. Se necesita un 2mm llave allen para apretar los tornillos en los acopladores de eje metálico
X 1 [Arduino] Arduino Uno y cable USB para conectar al ordenador para la programación
Cables de protoboard – macho x 18 hembra y macho a macho x 5 (aprox.) [EBay]. La longitud de 10 cm ver mejor cuando está conectados a, pero puede utilizar cualquier longitud
Adaptador de corriente 6V 1A x 1 [EBay]
Conector barril para protoboard conector x 1 [Sparkfun]
X 1 interruptor compatible con protoboard [Sparkfun] (opcional, pero hace prendiendo la EtchABot y fuera mucho más fácil que desconectar el cable de alimentación cada vez)
Componentes opcionales
- Reloj de tiempo Real DS3231 x 1 [EBay] con Pila de botón LIR2032 x 1 [EBay] – estos mantener en tiempo real cuando se ejecuta el sketch de Arduino de reloj analógico.
- Doble eje XY Joystick [EBay] - Esto le permitirá ejecutar el sketch de Arduino EtchABot joystick controlado
