Paso 16:
El objetivo / sostenedor del PWB del
Por ahora debe ser bastante bueno en el corte, presentación y encolado de PVC. Así que no entraré en demasiado detalle en eso.
La parte de este paso que necesita un poco de explicar es cortar la ranura que el PCB se basa en el lado de los brazos de los titulares.

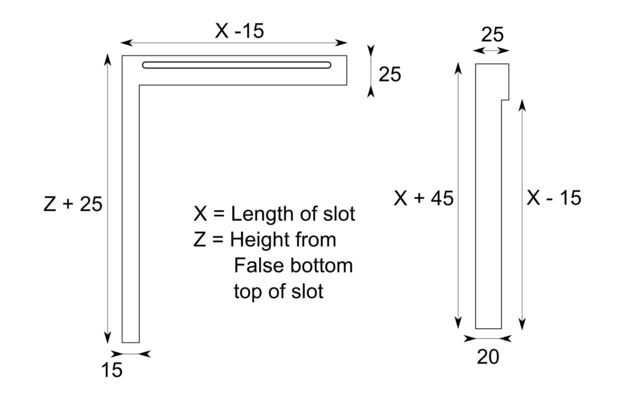

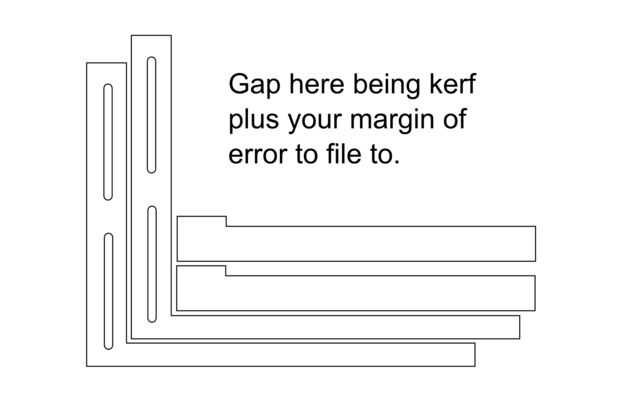

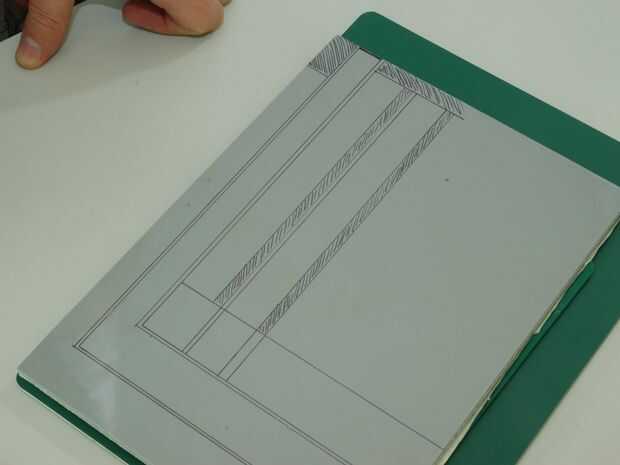

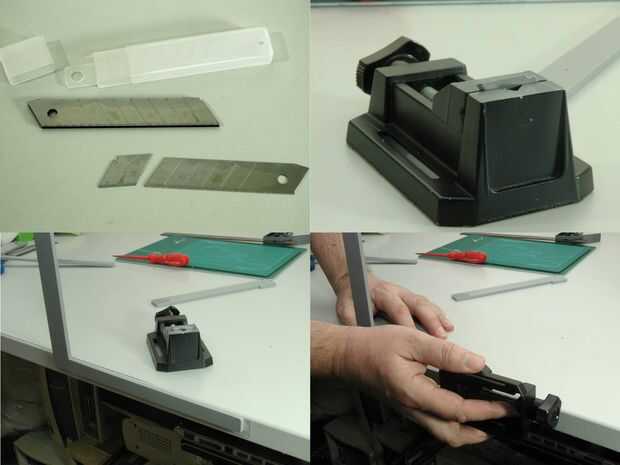

Primero coloque algunas hojas del extremo de la cuchilla de una caja grande. Este montaje en el extremo de la mordaza pequeña así que 2,5 mm (½ la anchura del PVC) sobresale. Este dispositivo va a ser utilizado como un avión de afeitado de un surco en el PVC.
Utilizar alguna cinta de doble cara para montar uno de los brazos de soporte PCB hasta el borde de su banco.

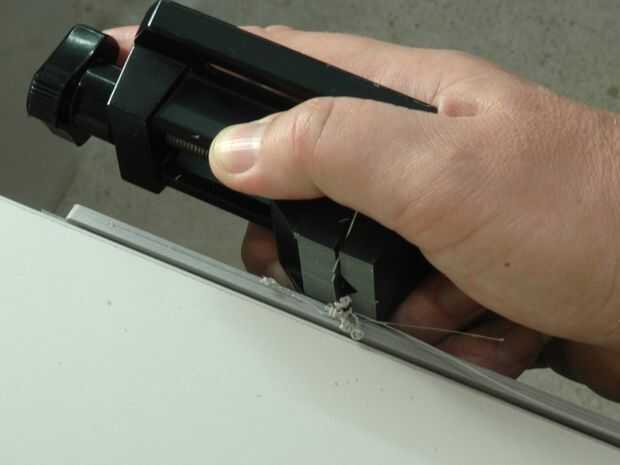

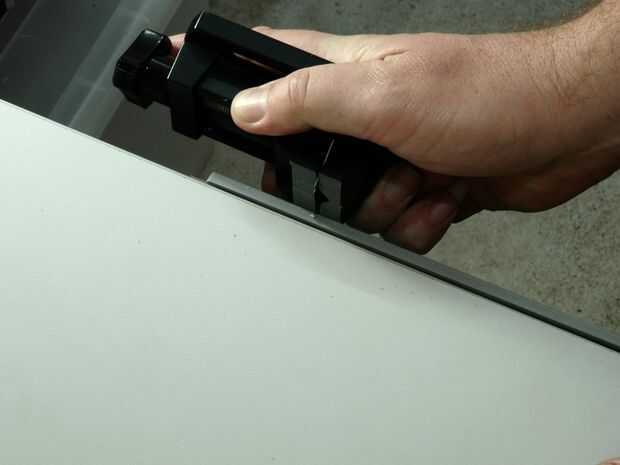

Ahora presionar la cara superior de la mordaza contra el lado del brazo, ejecutar la hoja hacia adelante y hacia atrás con una ligera presión hacia abajo. Las dos fotos grandes muestran claramente lo que quiero decir aquí.
Como ganan un poco de confianza puede aumentar la presión hacia abajo para hacer cortes más profundos/afeitados. Tenga cuidado de no apretar demasiado o la hoja puede aflojarse. Con un poco de práctica y habilidad puede cortar un lado de la ranura con cerca de 30 golpes en alrededor de un minuto.
Desmontar el brazo de la cinta de doble cara, giro de unos 180 grados y corte el otro lado de la ranura.

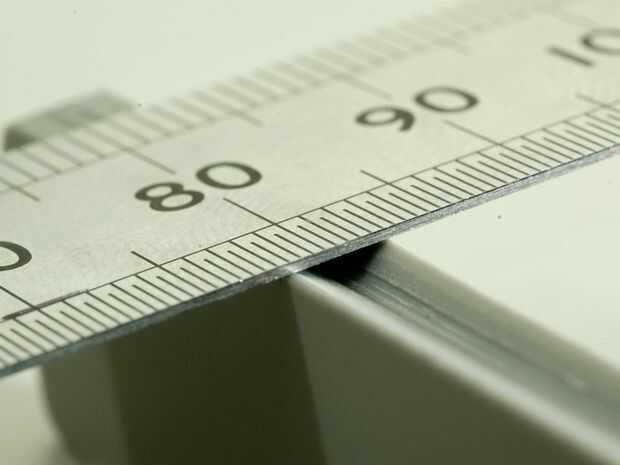

El brazo de soporte PCB tendrán ahora una ranura en V como se muestra debajo de la regla.

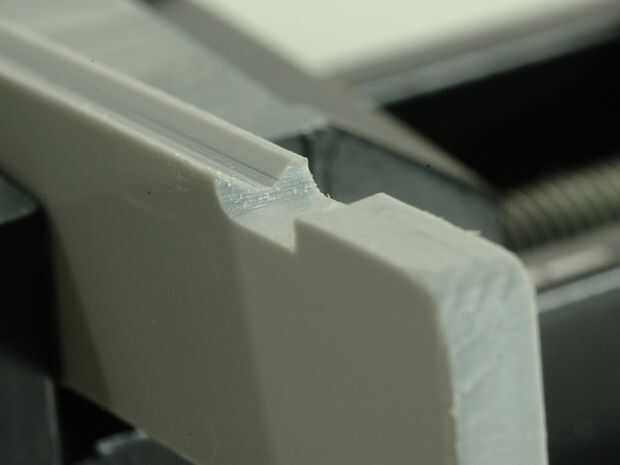

El paso final para el brazo es presentar una muesca 5 o 10 mm arriba de la parte inferior. El borde cuadrado en esta ranura presentada es lo que impide la placa Deslice hacia fuera la parte inferior del soporte.
Repita el proceso de ranurado para el segundo brazo.

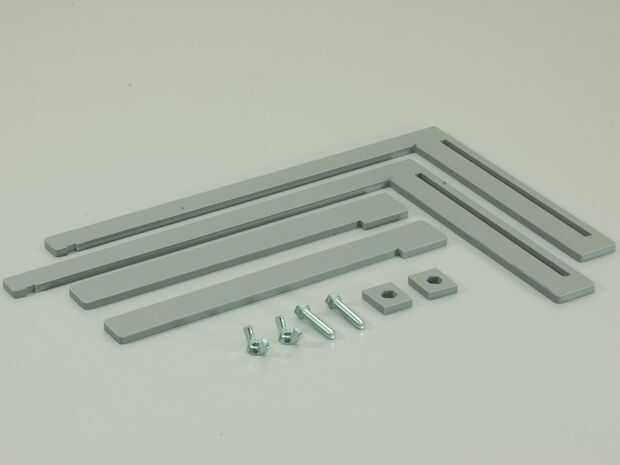

La siguiente foto muestra los dos brazos, las dos alas/bridas, un conjunto de M5 tuercas y pernos y dos piezas cuadradas opcionales de PVC para sujetar la cabeza del cautivo de perno.

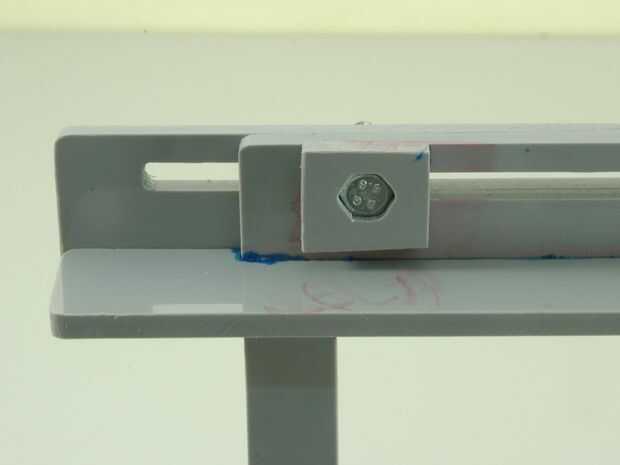

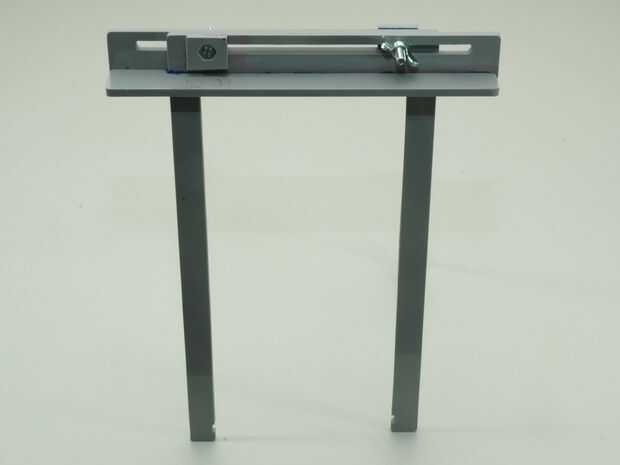

Finalmente un tiro de la cierre el soporte del perno y el conjunto pegado juntos.
