Paso 18:
Resultados
Esperemos que los resultados hablan por sí mismos.

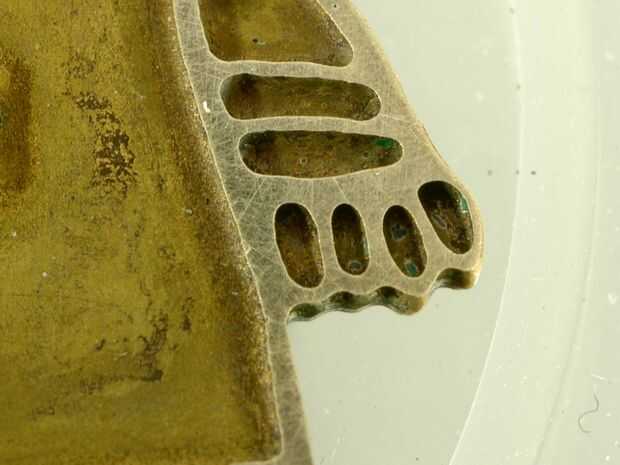

Aquí el robot de Instructables muestra gran homogeneidad en las zonas de relieve grabado al agua fuerte, que es excelente la relación profundidad/ancho de etch en esferas como las ruedas y los dedos. El robot está hecho de latón es 0,7 mm de espesor. La profundidad del grabado de pistas es de 0,35 mm y el corte es solamente alrededor 0,05 mm.
Costo total de la primera unidad V1.0 construí fue probablemente $90
Costo total de unidades duplicadas ahora es alrededor de $50
No vela lisa todos sin embargo. El costo para conseguirlo ahora en el diseño total era probablemente varios años y muchos $100 de dólares. En los próximos pasos del apéndice detallo a algunas de las cosas no debe hacer o probar.
Si este proyecto es bien recibido y las personas parecen interesadas tengo otro pocos proyectos acerca de brew casero PCB fabricación equipos
- Laser plotter foto para menos de $100
- Taladro CNC PCB
- PCB a través del orificio plateando los tanques
- Que lamina capa multi PCB
