Paso 20:
Apéndice B - patrón grabado irregular y su solución

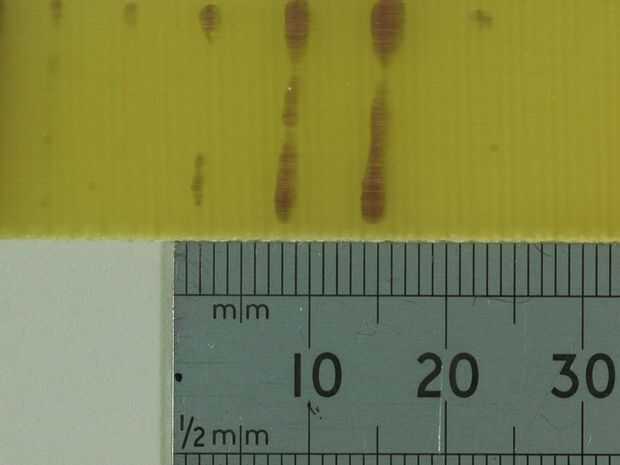

La primera foto de un PCB en este paso muestra una pequeña cantidad de cobre rayas izquierdas 6mm aparte. Esta etch fue detenido en 90 segundos. Había eliminada la mayor parte del cobre en estas rayas y tal vez otros 10 segundos habría despejado completamente la Junta. Así que este tema es mucho menos dramático que el primer problema.
Si sólo están haciendo PCBs y sólo están buscando normativa 8/8, este problema es de ninguna preocupación a usted.
Si usted está buscando 4/4 o son grabado latón grueso luego luego tres fotos de la serie muestran este problema una luz peor.

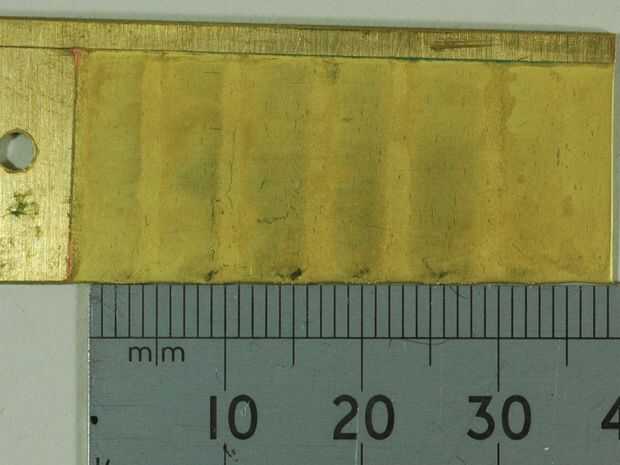

Una de las fotos es una pequeña sección del frente de latón en. Usted puede ver claramente un patron del rostro de bronce.

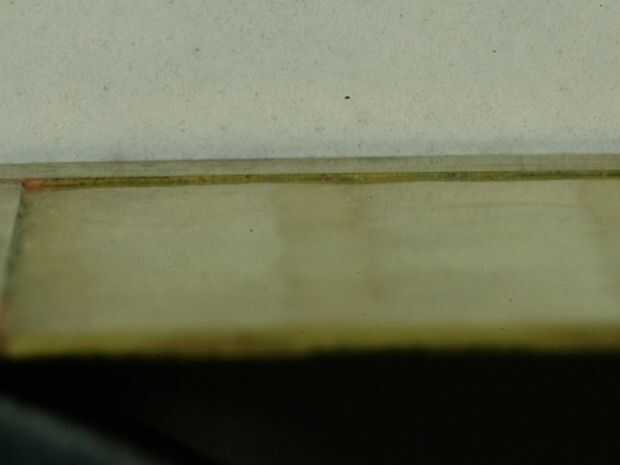

La siguiente foto es la misma pieza del lado de latón en. Todavía no muy dramático.

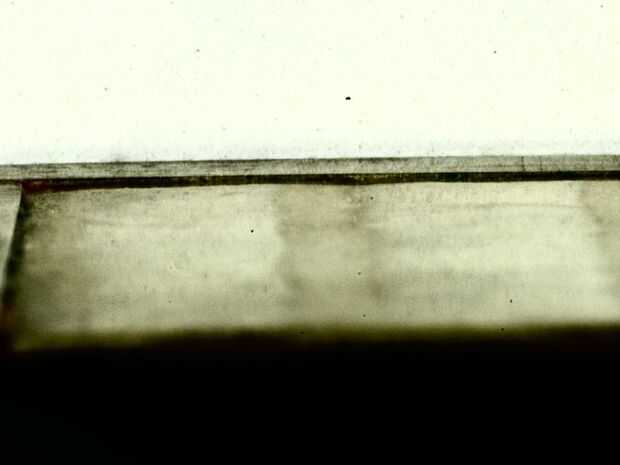

La foto principal en este paso es el mismo lado en el tiro. En esta imagen se ha convertido el contraste hasta y claramente se puede ver lo mal que es el patrón ondulado en la profundidad de la etch.
La causa de esta bandas de 6mm es realmente el tubo ser alineación axial.

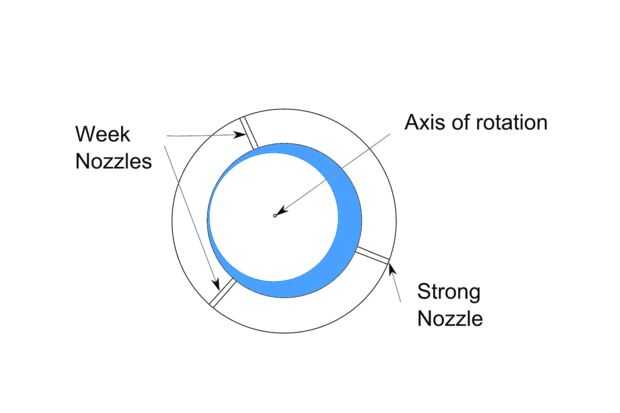

Figura uno en este paso muestra cómo el líquido en el centro del tubo se piscina a un lado si el tubo está fuera de alineación axial.

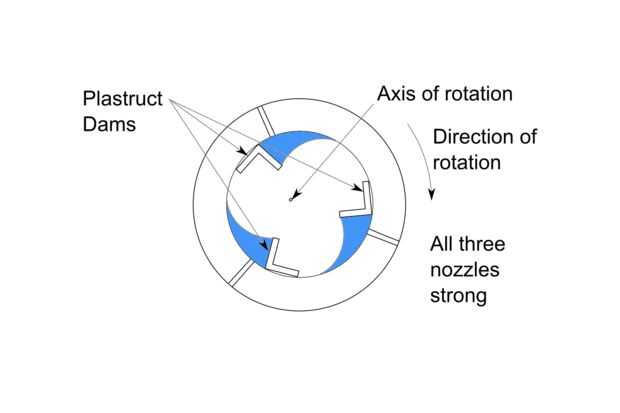

Una solución parcial a este problema es las presas en el interior las paredes de los tubos como se muestra en la figura 2.
Las presas solo pueden traer un tubo ligeramente desalineado a ser uniforme. Todavía es muy importante ser tan preciso como sea posible al pegar el tubo sobre el acoplador del motor.
