Paso 21:
Apéndice C - pobres arranque rendimiento presión de pérdida y su solución
Cinco años atrás cuando comencé mi primer grabador de rociado del edificio allí era mucha discusión en el newsgroup de PCB de homebrew sobre grabadores de aerosol rotatoria.
Un subproceso concreto fue acerca de cómo debe trabajar el tubo rociador rotativo con simplemente un agujero en la parte inferior que es más pequeño que el diámetro interno del tubo de aerosol.
No detallo todos de esa discusión aquí como usted puede encontrar a través de google si usted está interesado.

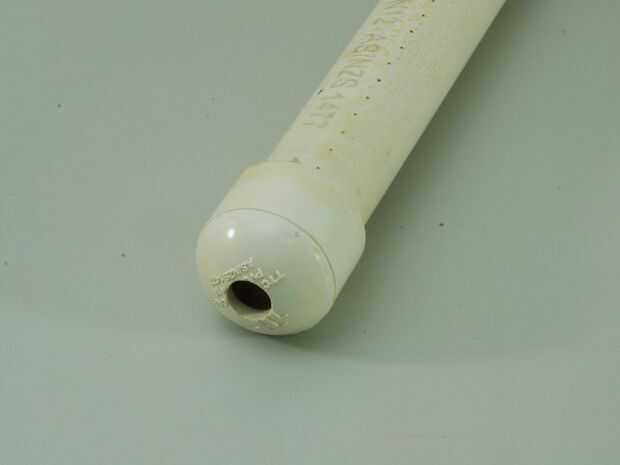

Lo tomé a bordo de la idea y algunos de los primeros tubos que he intentado simplemente eran un agujero perforado en la parte inferior de un casquillo de extremo de tubos PCV. Se muestra una foto de uno de estos primeros esfuerzos.
A veces estos tubos funcionaría perfectamente y a veces fallan en poner en marcha.
Intentar solucionar este problema he probado pequeños ventiladores axiales en el orificio de entrada. Esto mejoró bastante la performance de arranque. El ventilador axial tuvo otro problema aunque. A velocidades más altas el tubo comenzaría a menos agua de rociadura. Esto descarga el motor y hacerlo girar más rápido. Este bucle positivo eventualmente llevaría un motor de velocidad muy encima y no en todos.
Incluso si usted controla la velocidad del motor, la versión de ventilador axial gradualmente rociar líquido menos el tiempo. La única solución fue a parar el motor y lo. Este problema no era crítico cuando grabado un PCB que sólo 60 a 90 segundos. Pero una hoja gruesa de bronce que podría tomar hasta 25 minutos para grabar siempre caería de este problema.
El diseño final aquí tiene un ventilador/impulsor radial después del orificio de entrada. Aunque no es la mejor solución que he encontrado, es capaz de construirse sin un router CNC de cinco ejes.
El diseño de impulsor radial aquí tiene dos inconvenientes. En primer lugar debe comenzar a baja velocidad y acelerar gradualmente para start up. Este problema es trivial sobre venir. Marcar lentamente el voltaje en la fuente de alimentación funcionando los motores o puede ser atendido con un microcontrolador que se utiliza también para detener el grabador automáticamente después de un previo de tiempo.
El segundo problema se produce si se una forma de bañera de hidromasaje/vortex debajo del tubo y el ventilador aspira aire. Esto puede causar el tubo totalmente perder presión/parada de rociadura. La solución a este problema es el falso fondo en el tanque con las aletas del estator.
El falso fondo y las aletas del estator desbaratar el remolino de agua y evitar la formación de un remolino lo suficientemente profunda como para ser ingerido por el impulsor de aire.
