Paso 4:
Seleccionar su cajón de
Esto es donde entra su primer comercial de diseño de. Demasiado pequeño un cajón y el ángulo entre las varillas rociadoras y el destino será grandes y uniformidad sufrirá. Demasiado grande un cuadro y tendrás un gran volumen de líquido para llenar.

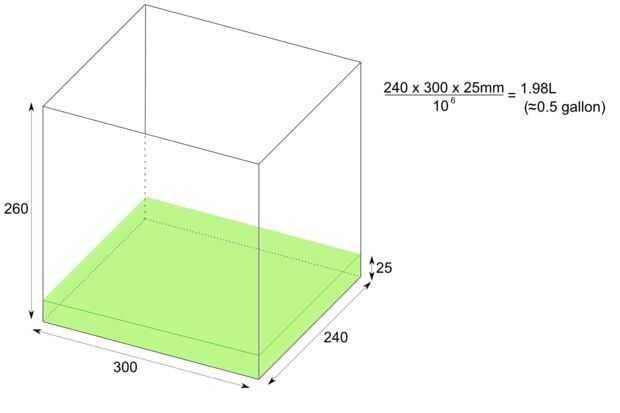

El líquido en la parte inferior de la caja de tanque debe ser aproximadamente 25mm (1") de profundidad. El tanque que elegí era bastante pequeño en 240 W x 300 D x 260 H. Así que es el volumen total de reactivo de ataque tengo que hacer 25mm profundidad
240 x 330 x 25 / 10 ^ 6 = 1,98 litros (0,5 galones)
Que el ángulo de los golpes de spray a un efecto adverso en el objetivo mayor que 25 grados etch uniformidad. Esto no es importante si estás apuntando sólo para 10/10 tú PCB, pero si usted está buscando para obtener 6/6 o 4/4 resultados entonces usted necesita prestar atención.

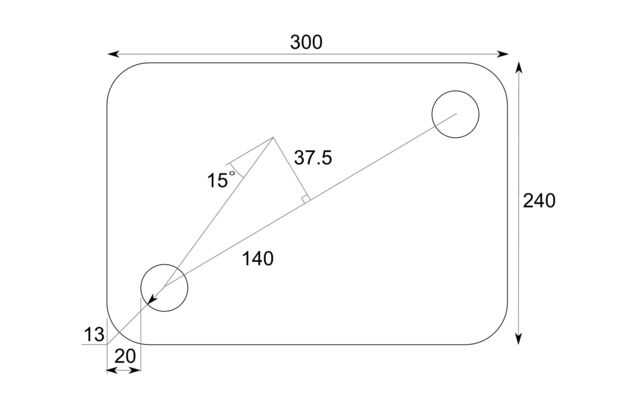

Las varillas rociadoras que deba establecerse en al menos 20mm de las esquinas de la caja. Esto le dará la distancia de pulverización quiere apuntar. En mi caso la distancia del tubo a destino fue 140mm.
Mi PCB tamaño estándar es 75 x 150mm por lo me da 37.5mm de eje para los bordes de la placa.
Tan-1 (37,5 / 140) = 15 º
bien dentro del límite de 25 º.

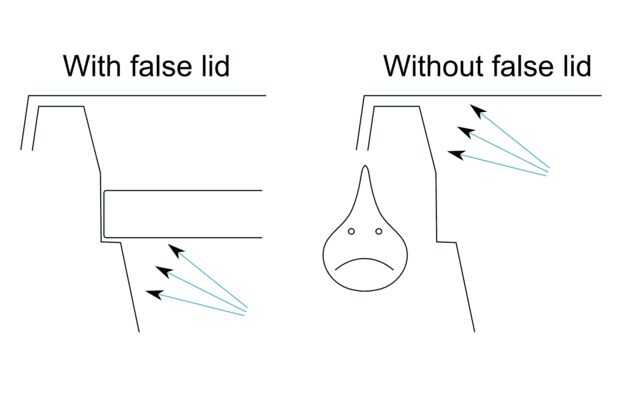

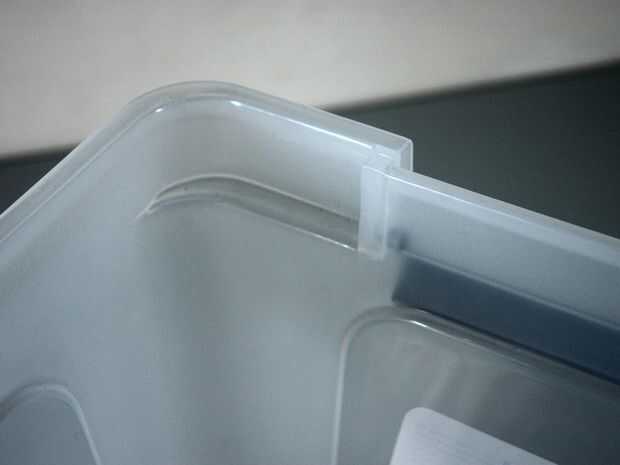

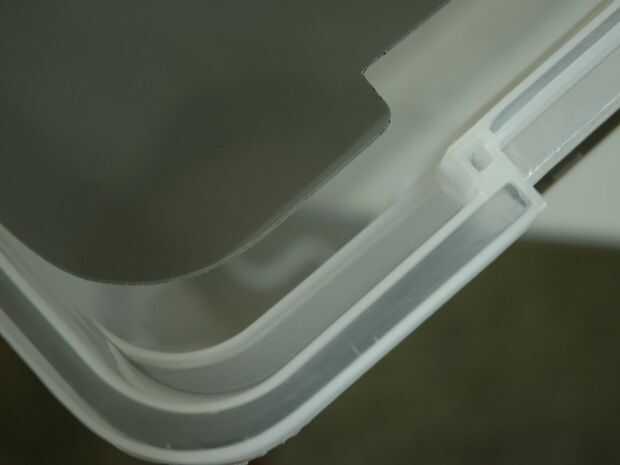

Otra cosa que buscar en el depósito es un labio interior para una tapa falsa. La tapa falsa es necesario para detener el chorro de llegar a la interfaz entre la tapa y el cajón.
Si su tanque no tiene un labio, necesita pegamento en algunos carriles para sostener la tapa falsa.
