Paso 10: Construya circuito

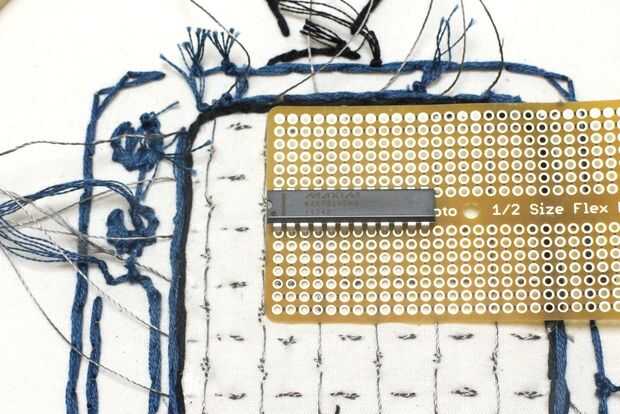

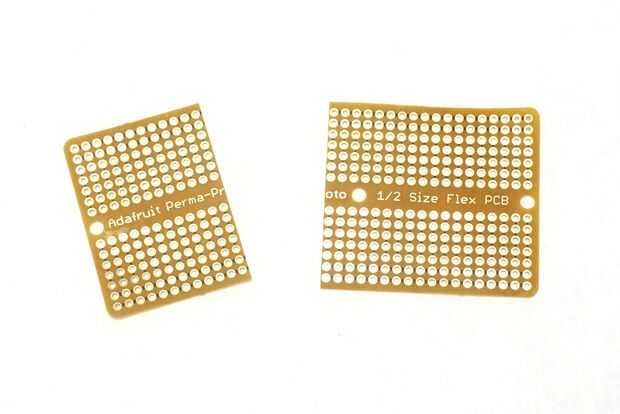

El flex proto-board es un poco demasiado grande para el proyecto. Lo impresionante de estos es que fácilmente puede cortarlas hacia abajo. Ajuste de la IC en el tablero y cortar a su tamaño.

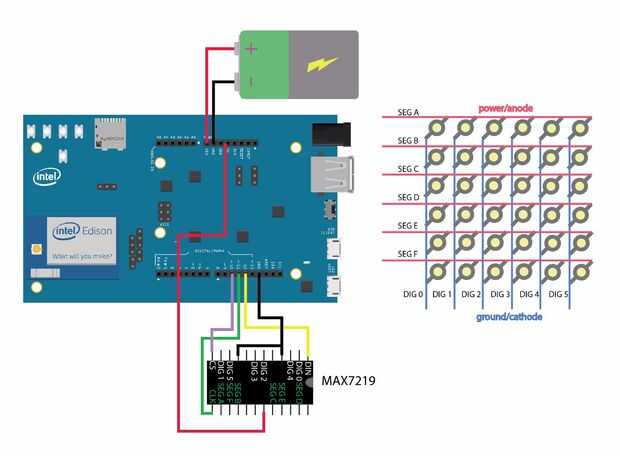

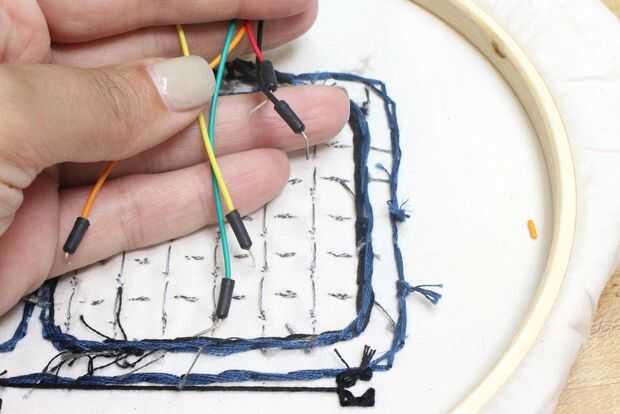

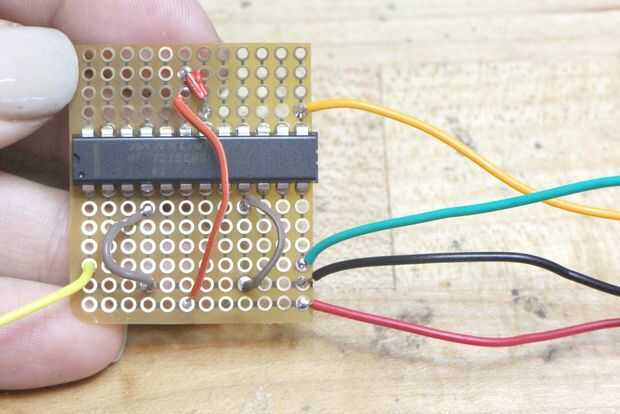

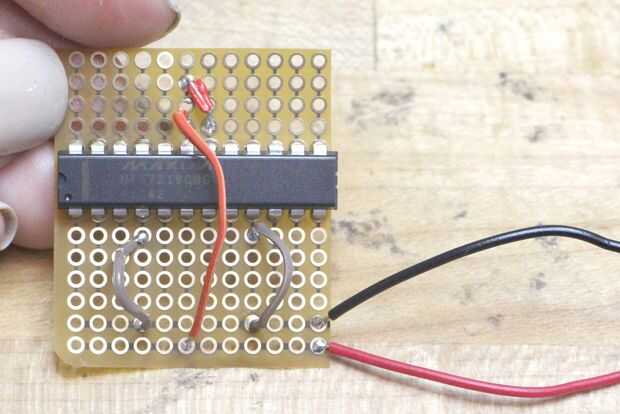

Suelde el poder, de tierra, tapas, datos, reloj y CS los pernos como se muestra en el diagrama. He utilizado el desglose de Edison Arduino, asi que soldado en cables de puente con encabezados para enchufar los encabezados en el tablero. Hacer estas conexiones desde el chip MAX7219 a la Edison:
Pin GND 9 y 4--> tierra de Edison
Clavija DIN 1--> Edison D12
Pin CS 12--> Edison D10
CLK Pin 13--> Edison D11
Pin V + 19--> Edison 5V
¿Por qué utilizar pasadores de presión?
Modularidad es un gran plus cuando se trabaja con eTextiles, que hace más fácil detectar y respaldar a los pasos. También son una buena solución para la conexión de hilo conductor al alambre, mientras que hay hilo conductor puede soldar a, no está disponible... sin embargo (trabajando en ayudar a que a lo largo).

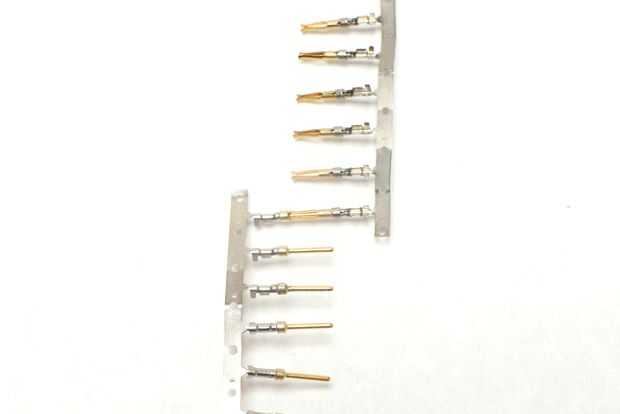

Hay un montón de diferentes tipos, en la foto son mis favoritos.
Agregado correctamente a lo mejor es invertir en una prensa. Conseguir uno que es tan fina como vienen para que puedas obtener en pequeños espacios. Si no tiene un arrugador alrededor o quieren esperar, pueden utilizarse los alicates de punta, pero no hacen tan buenas como una conexión.
Colocar pasadores de presión

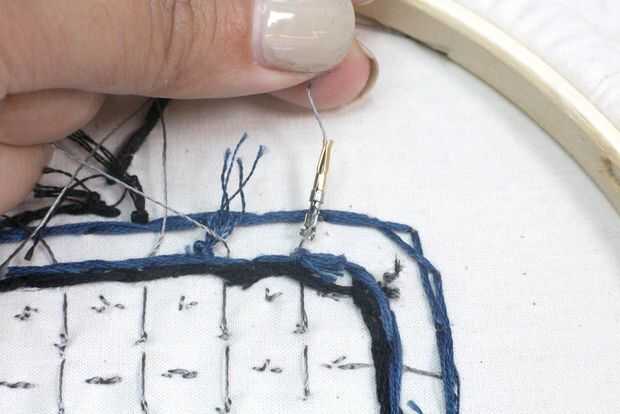

Como se muestra en las fotos, pase el hilo por el centro de la encrespadura y mantener en su lugar. Con la otra mano tomar las pinzas y un lado de las alas metálicas de la abrazadera hacia abajo, luego hacer el otro lado. Puede ser un poco complicado a veces, otra razón para utilizar una herramienta de la encrespadura. El objetivo final es hacia abajo duro para atrapar el hilo para que no se deslice hacia afuera.
Si utiliza una herramienta de la encrespadura, poner el pin en las alas para arriba hacia el lado puntiagudo de la prensa y de la abrazadera hacia abajo.

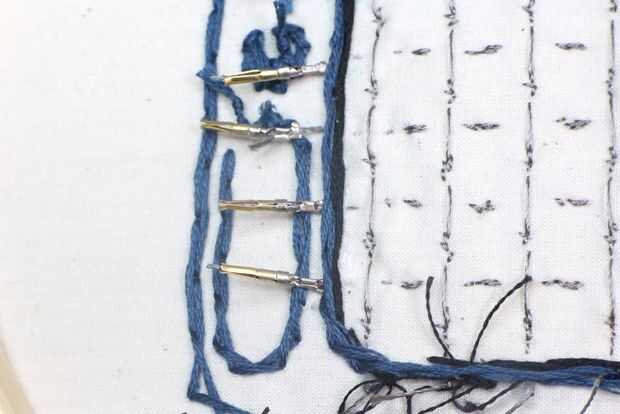

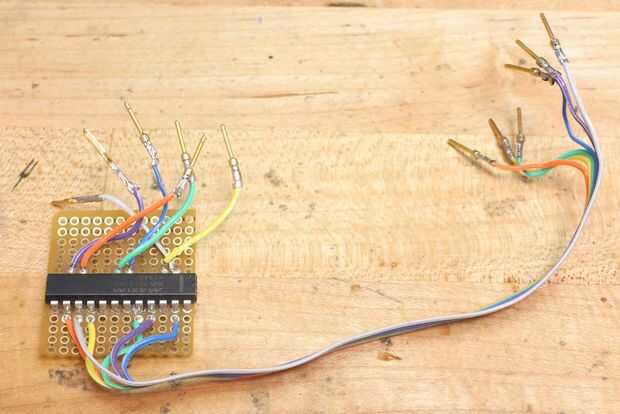

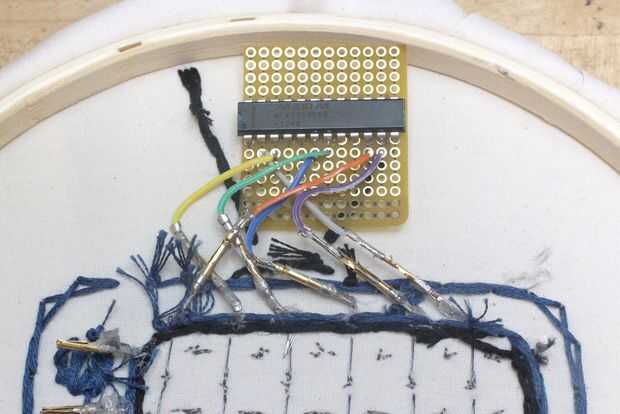

Acople hembra crimp pernos a los extremos de hilo 12, 6 filas y 6 columnas. Después de prensar, dar las conexiones una buena capa de pegamento para asegurar.

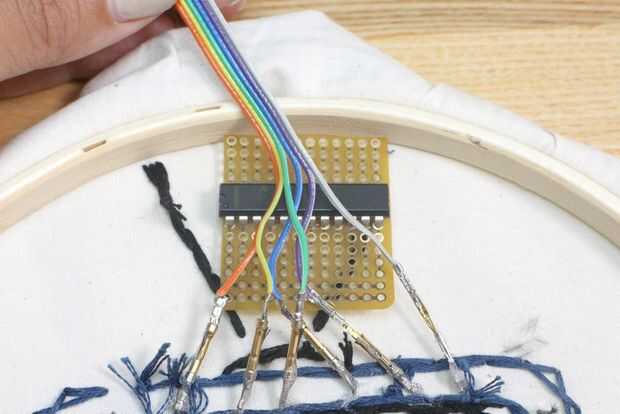

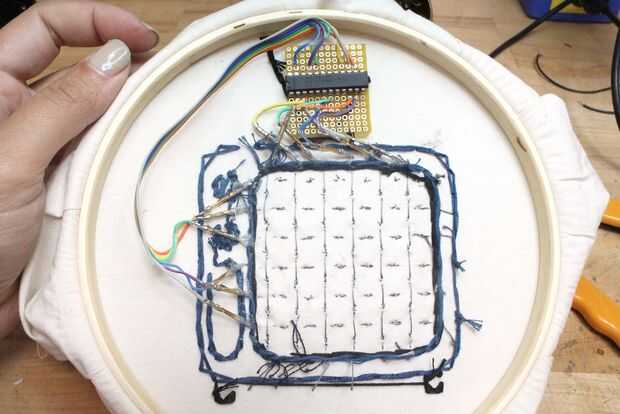

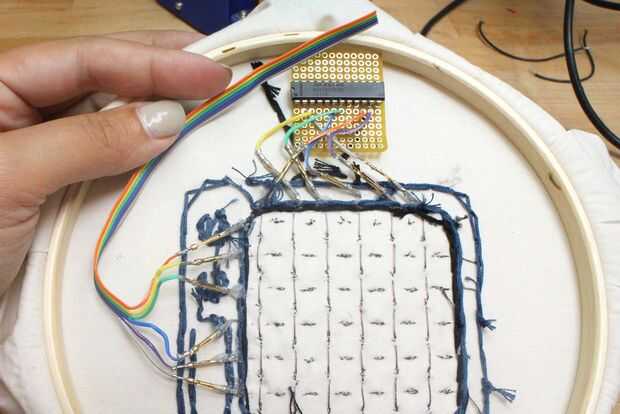

Tira hacia abajo el cable de cinta de 6 conductores y coloque 6 pines macho crimp en un extremo. Conectar ese extremo a las columnas y la longitud que usted necesita para soldar a la placa, dejar espacio para pelar para soldar la globo ocular! Corte y el alambre como se muestra en el diagrama.

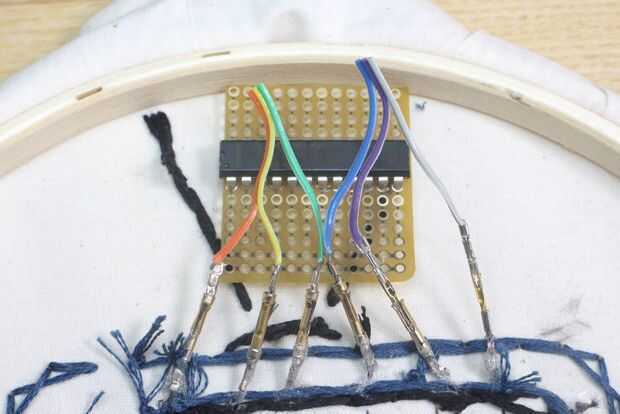

Macho Crimp pernos en un extremo del cable de cinta restante y lo mismo para las filas.

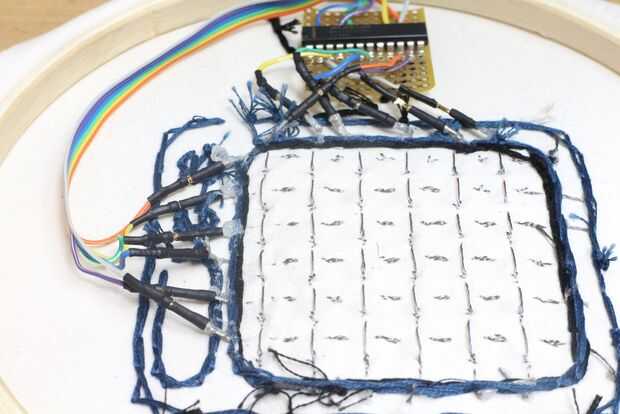

Por último tomar un encogimiento del calor de tubería y encubrir las conexiones y la longitud de las patillas hembra. Así que, si terminan cruzándose cada una, ellos no corta.
