Paso 28: Construir circuitos

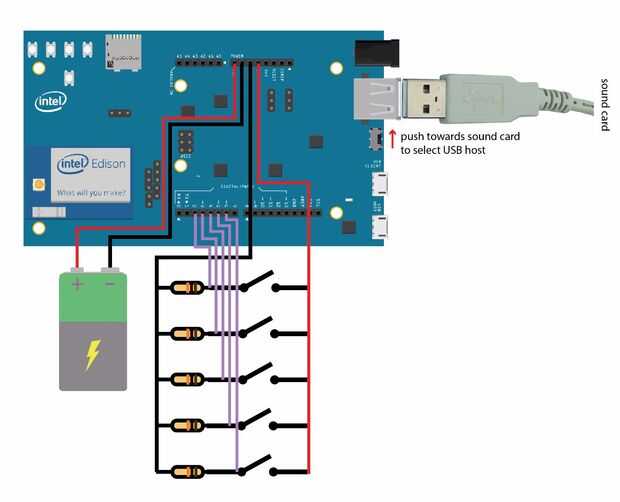

El circuito consiste simplemente en 5 interruptores (4 pliegues y 1 pompón). Obtienen resistencias de pull-down, también resistencias pull-up interna pueden activarse a través de la línea de comandos. Esas instrucciones pueden encontrarse en la Guía de hardware para el tablero de Edison.
Soldar las resistencias pulldown en una placa de prototipo de perf, 5 cables de puente para conectar en los pines digitales del Arduino bb y 2 más para la tierra y poder.
Utilice las colas del hilo conductor izquierda más para coser a través de las huellas en el tablero de perf.
Uso prensado pasadores para fijar el cable al hilado dos plomos de la POM-POM. Soldar el cable a la Junta de perf.
