Paso 3: prueba

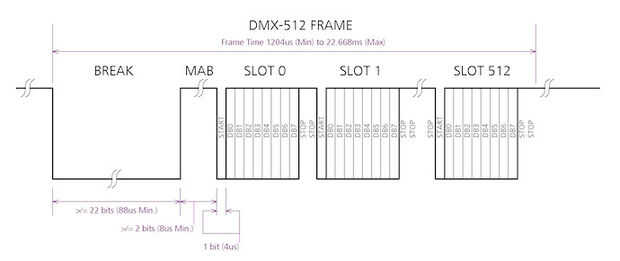

1. en realidad, protocolo DMX512 es a 250 KB/s, 2 stop bits oneway uart comunicación. Y RS-485 interfaz de hardware. Por lo tanto tienes que comprobar forma de onda del pin de tx uart.

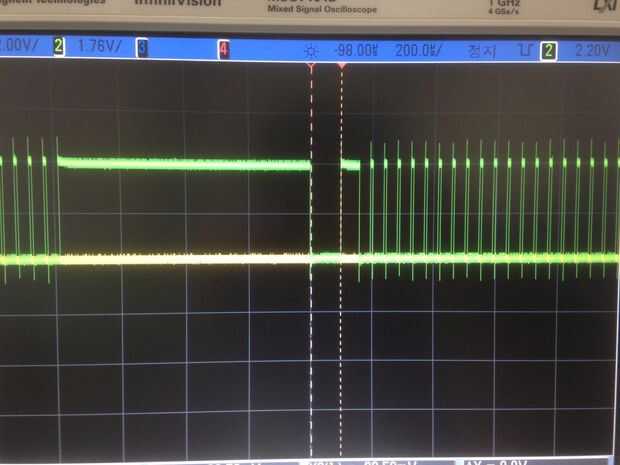

2. es imposible comprobar forma de onda completa de dmx512, porque un paquete de dmx512 es 513bytes. Simplemente marca sólo el comienzo del paquete.
3. Ethernet protocolo es muy simple. Tarea TCP ejecuta como un servidor TCP y los datos TCP es 5bytes justo.
STX(1) - address(2) de DMX512 - DMX512 data(1) - ETX(1)
EX) dirección: 5, datos: 0xff = > 0x02|0x00|0x05|0xff|0x03
Se puede probar cualquier herramienta TCP como un Hércules.

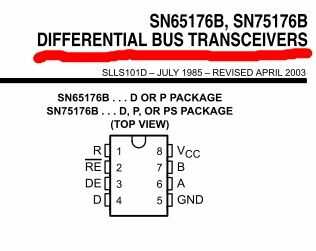

4. Si desea aplicar dmx512 perfectamente, agregue RS485 transmisor IC al circuito.
