Ethernet Enlace Tester MK. II (1 / 3 paso)

Paso 1: Lo que necesitará

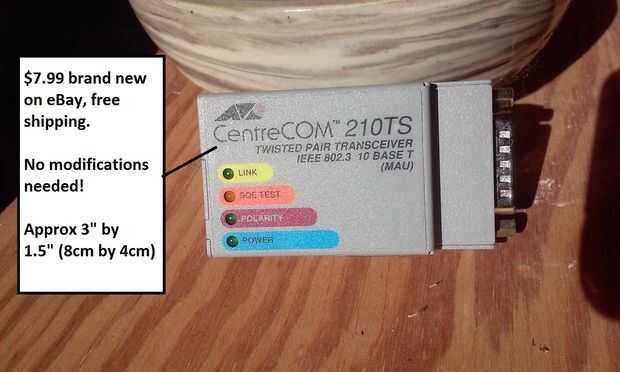

(1) MAU; Estaba más familiarizado con y tan había comprado un Centrecom 210TS $7,99 nuevo en eBay.

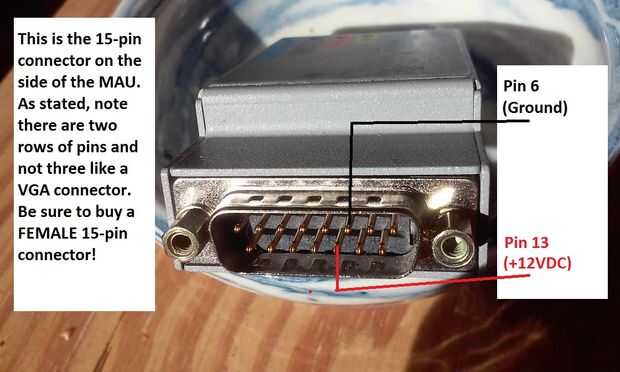

(1) 15-pin hembra conector D y shell. Asegúrese de obtener un conector hembra de dos filas que se adapta a la MAU y no el conector de VGA-estilo de tres hileras. Mina me la compré por $4 en eBay.

(1) batería de 12 voltios A23; dos de ellos cuestan $3,74 en Wal-Mart.

(1) soporte de la batería A23; Compré cinco en un paquete por $3 en eBay.

Cautín y soldadura.

Gel de Permabond.

Vea el paso
