Ethernet IOT tablero de prueba (1 / 1 paso)

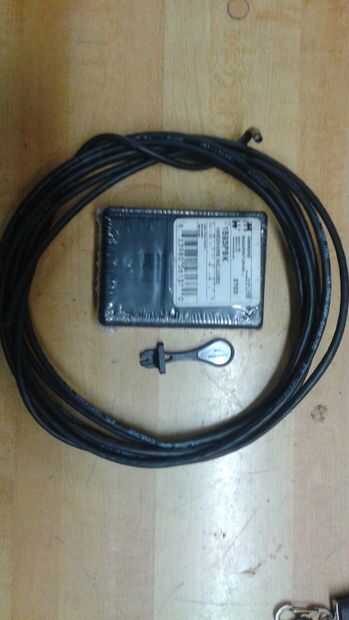

Paso 1: Lo que usted necesita y cómo.

De la fuente

1.)prueba de electrónica circuitos Breadboard 82 mm x 55 mm x 8 mm

2.)proyecto caja 66 mm x 90 mm

3.)cable de Cat5e

4.)Cat5E para ponchar Jack

5.) pistola de pegamento caliente

6.) cinta de doble cara

Cómo

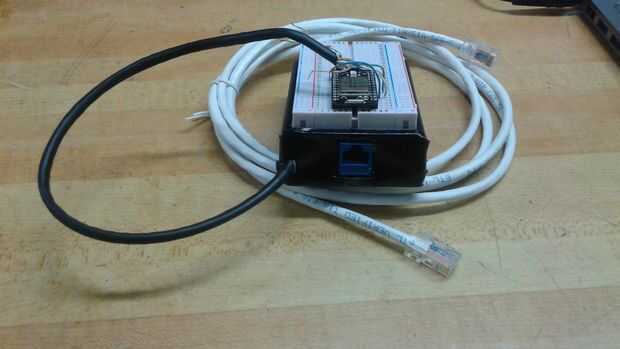

-Tomar el proyecto palo y caja de prueba a la parte superior con la cinta de doble cara.

-Corte una longitud corta de gato 5 o cable para enchufe 8 conexiones en tablero. que desee a los bucles de la caja y llegar a todos los puntos de la tabla prueba sin esfuerzo el cable o sacando de sí mismo.

-golpear los cables según la instrucciones de jack para ponchar. Ahora tira de 1 pulgada o así de la capa exterior de los 8 cables en el extremo opuesto así que los alambres individuales que una conexión cuando se colocan en agujeros solicitados.

-Desatornillar la caja y el pegamento caliente el ponchar jack en la caja y volver juntos.
