Paso 1: Encontrar un par de dispositivos homeplug
No importa mucho qué generación son. La moda hoy en día es la variedad de 1000Μbits pero este hack funciona con cualquier tipo de homeplug. Mi hack fue hecho con un "viejo" par de 200Mbits homeplugs. De todos modos como en wifi esos números son puramente teóricas (no tendrás más que 60mbits de un homplug de 200mbit).
La idea es simple. Los homeplugs funcionan inyectando la señal a la línea de alimentación, por lo que nos gustaría separar la señal antes de que se inyecta a los 220V. Haría seguro.
Lamentablemente todos los dispositivos homplug son un poco diferente de la otra así que no puede decir, ir al puente 2 y 3 y tomar la señal desde allí. Ya hackeado un par de dispositivos de la misma empresa y ambos tenían un diseño diferente en el tablero. OK eso es lo malo. La buena noticia es que todos homeplugs más o menos el mismo aspecto y lo que tiene que intervenir es siempre la misma.
Así que mi trabajo aquí es darle pautas de qué buscar y dónde encontrarlo.
OK primer paso es abrir el dispositivo homeplug. ¿Por supuesto cuando su energía apagado, correcto?
Esto puede ser un poco más de un dolor en el culo debido a los tornillos de "seguridad". Tengo un conjunto de bits de seguridad, pero si no tienes una sola vez, romperlos. Usted puede pegarlo nuevo junto con poco de pegamento caliente luego.

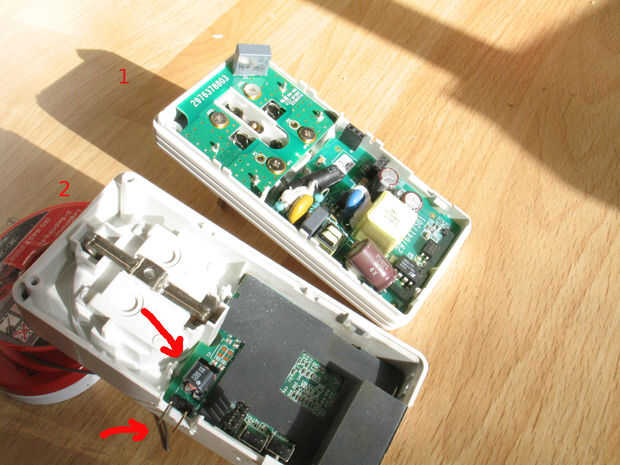

Hay dos formas generalmente que se construye una tabla de dispositivo homeplug. Generalmente tiene dos tableros separados, conectados entre sí a través de algunos puentes. Las juntas se conectan hacia atrás más o menos como un escudo de arduino. Una tabla es la tabla de 220V (1 en la imagen). se puede decir que fácilmente porque es el conectado a los 220V, tiene un par de transformadores etc.. Tenga cuidado con esto uno ya tiene 220V va alrededor.
La otra tabla es la tarjeta electrónica (2 en la imagen). Este es bastante seguro para jugar ya que generalmente tiene alrededor de 3-12V.
Como te dije que los tableros varían. Algunos nuevos "pequeños" tienen solamente un tablero con 220V y la electrónica en la misma pieza de junta. Eso es más de un fastidio pero no mucho. Si usted mira de cerca, verá que las líneas de Junta están aisladas eléctricamente entre las dos secciones diferentes. Eso significa que en la Junta podrá ver algo cerca de la zona neutral en las fronteras. Un lugar en la tabla con ningún componente y sin líneas en él.
De los dos tableros ya hackeado, como te dije que encontré dos topologías ligeramente diferentes que era un fastidio para mi, pero una bendición para ti :)
las juntas pueden parecer muy complejas pero lo que realmente buscas es bastante simple y sencillo. Buscas el lugar donde la señal de ethernet obtiene inyectó a los 220V. Así que realmente el lugar donde la señal vuelve a la parte de 220V de la Junta. Este es el pedazo pequeño aspecto de un inductor.
En realidad tiene 4 cables. Dos van el tablero electrónico y dos a los 220V. Esta es la parte de aislamiento del circuito como esos par de cables no está conectados eléctricamente. (de modo que los 220V no llegar a la electrónica)
Como veis en las primeras cosas de la imagen eran bastante fáciles. Fue la parte de aislamiento en la placa electrónica y el otro extremo va a los dos puentes que ves que ya doblado. Así que aquí no tienes que hacer ninguna soldadura ni nada. Comprobar con el multímetro si los dos puentes se conectan a un extremo de la parte de aislamiento, doblar los puentes así que el no se conectan ya a la Junta de 220V y eso es todo. Hecho que lo hizo Felicidades.

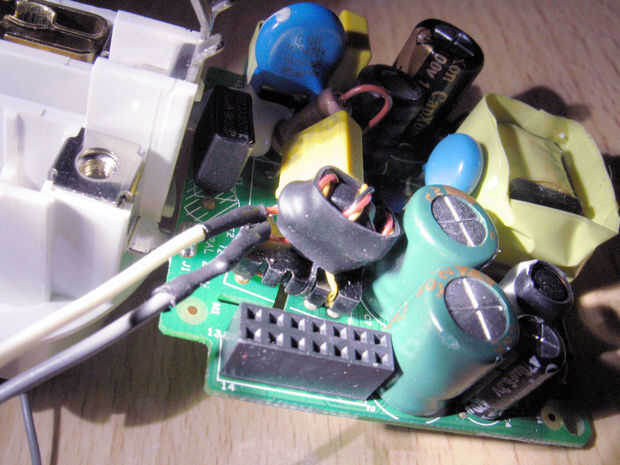

Las cosas aunque fueron un poco más difíciles en el segundo tablero abrí. La topología es la misma. Dos tablas, una para la electrónica uno de 220V. En la foto se ve el tablero de 220V, porque alguien cree que es una buena idea para poner el aislante allí. Así que aquí tienes que desoldar los 2 cables que van a los 220V (la parte izquierda del aislador en la imagen) y conecte dos cables a ti mismo. Ser muy cuidado de no dejar ninguno expuesto conduce.
Así que esencialmente estamos listos para probar.
