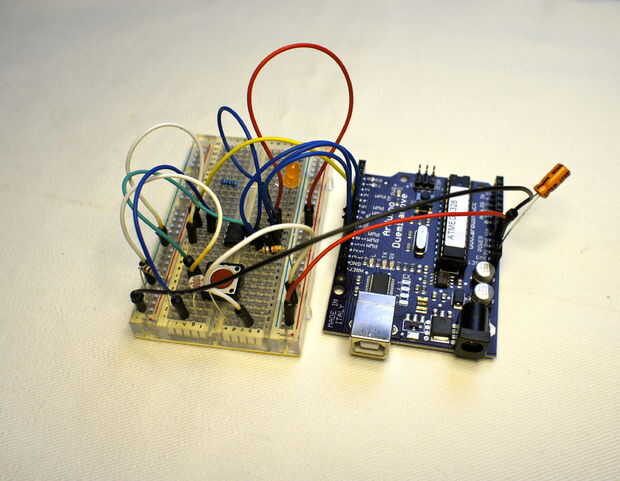

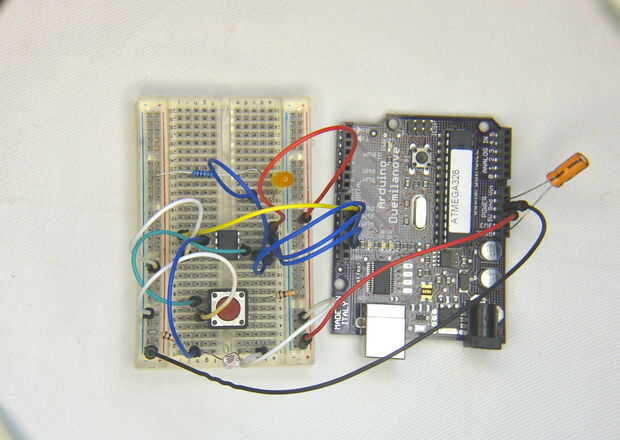

Paso 2: Cable para protoboard

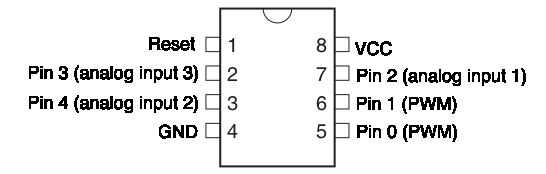

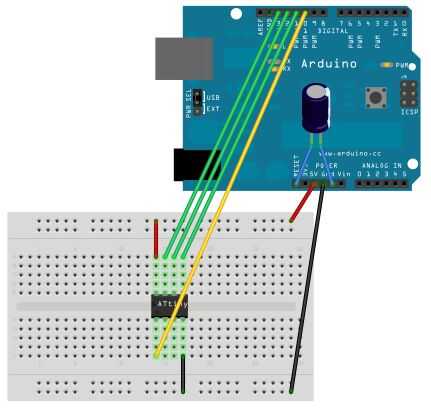

Primero ponemos el ATtiny en la protoboard. Para programar el chip, es necesario cablear hasta el Arduino. (Fijate en los dibujos para ver los números de los pines en el ATtiny)
- Pin 1 (este Pin está marcado con un punto sobre el ATtiny) va al Pin 10 en el Arduino.
- Pin 4 va a GND (tierra)
- Pin 5 va al Pin 11 en el Arduino
- PIN 6 va al Pin 12 en el Arduino
- PIN 7 va al Pin 13 de Arduino
- Pin 8 va a + 5V
- A continuación necesitamos hacer el condensador de 10uF entre la pines de Reset y el GND del Arduino. (La línea sobre el condensador muestra el cable que debe ir en la tierra. No mezclar esto: condensadores pueden saltar si usted la vuelta)
Si usted desea, usted también puede conectar el resto de las partes, pero no tienes que.

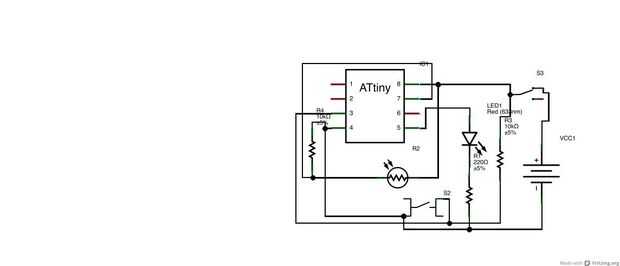

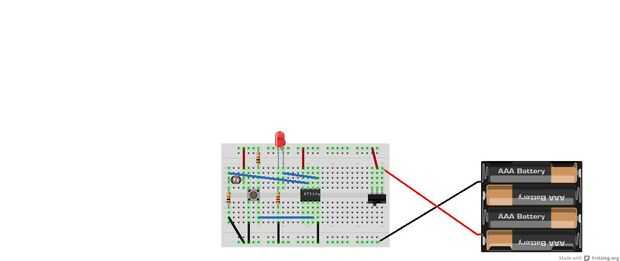

He añadido el archivo Fritzing para que usted Compruebe cómo conectar la placa.
