Paso 4: Diseñar la PCB
Para diseñar el PCB, utilizo Fritzing: es open source y se adapta la forma de Arduino de la vida.
Echa un vistazo: www.fritzing.org
El diseño de
Diseño de una PCB en Fritzing es más fácil de lo que imaginas. No digo que no es un desafío, pero sólo intentarlo, es divertido.
Primero pones todos los componentes en el protoboard en la protoboard-vista. Sólo Coloque exactamente como lo hizo en el mundo real.

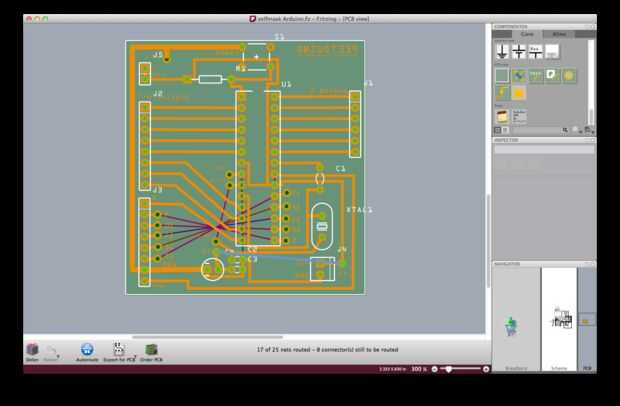

Luego vas a la vista de PCB y se verá que este punto de vista es realmente un desastre. Ahora organizan los componentes cómo gustaría en su PCB. Ahora haga clic en autopista y la magia sucede. No es exactamente correcto la primera vez. A veces sólo ayuda a hacer clic en autopista otra vez y a veces tienes que mover, girar o cambiar algunas partes. También puede trazar su propio cobre.
(este es no un tutorial de Fritzing, hay muchos en la web)
(He añadido el archivo Fritzing que hice, para que pueda jugar con él)

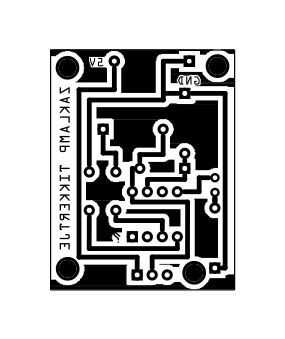

Exportar tu diseño
Ahora usted puede exportar su diseño. (si no quieres grabar tu propio PCB, también se puede pedir el PCB directamente desde el programa Fritzing) Pero será grabado mi propio PCB, por lo que lo exporto para grabado. Esto resultará en un PDF-archivo. No verse bien.
Su diseño de impresión

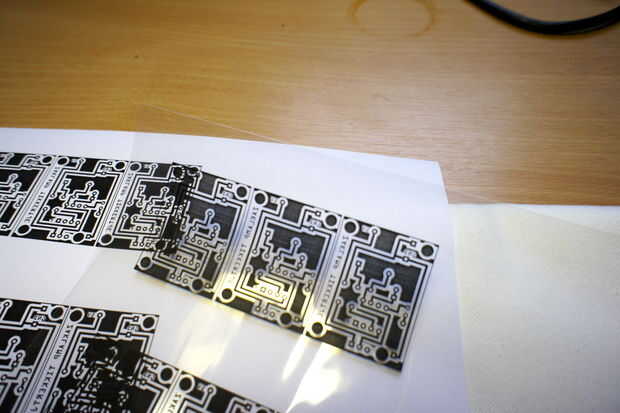

Para imprimir su diseño, usted necesitará una impresora láser. No un chorro de burbujas. Primero uso un programa de dibujo vectorial para poner más de una PCB en una hoja de papel. Puede utilizar un programa como Adobe Illustrator. Mi versión legal de Illustrator ya no funciona (ya que estoy corriendo Lion), así que usar Inkscape. Esto también es un programa gratuito. Ver www.inkscape.org.
Ahora primero imprimir en una hoja normal de papel y buscar ya que las piezas se acoplarán. Mi impresora hace los diseños un poco más pequeño que debe lo que tengo que imprimir mis diseños 103%. Chequeen lo que hace la impresora.

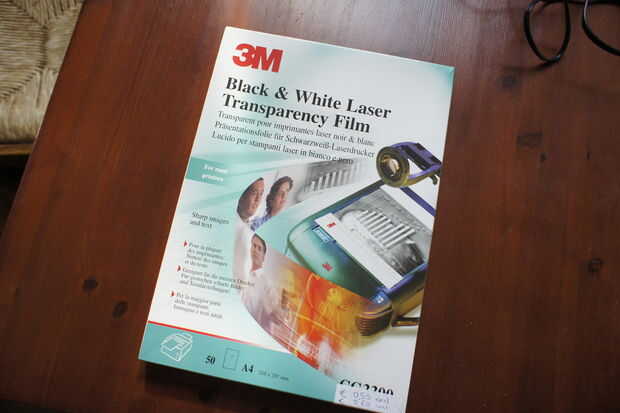

Si el tamaño es el adecuado, puede obtener tus en hoja transparente de 3M imprimir su diseño en eso.
