Paso 5: Hacer el PCB

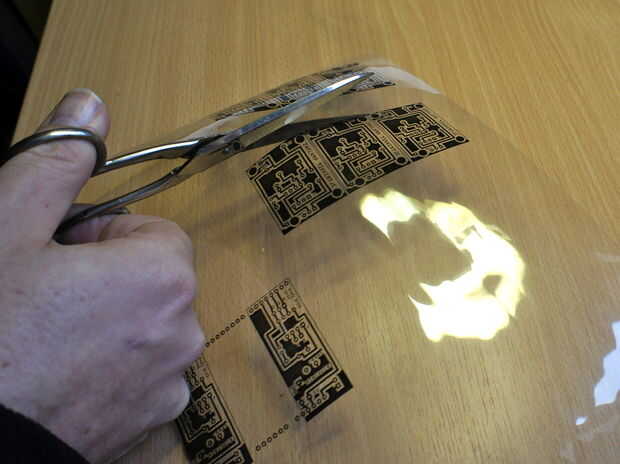

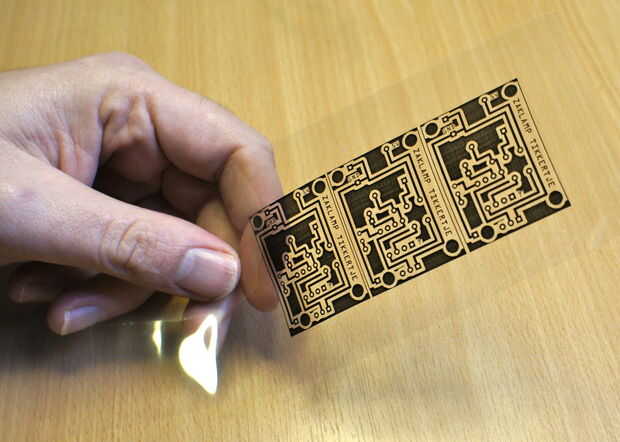

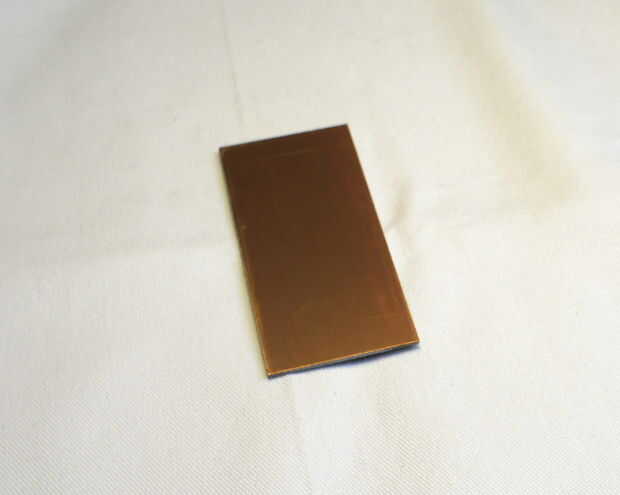

Primero recortas el PCB que desea hacer de la hoja impresa. Tan próximo que cortar algunos materiales PCB un poco más grande que su diseño. (el truco es cortarlo con un cuchillo de la manía en el cobre y que la rotura en el borde de la mesa). Antes de hacer cualquier otra cosa, es conveniente comprobar si su diseño adapta a su cobre. Ahora es una buena idea para limpiar el lado cobre del PCB material con algún tipo de solvente. (ser inteligente, usar guantes de goma)
Transferir el diseño al cobre
(este método lo aprendí de hacer:)

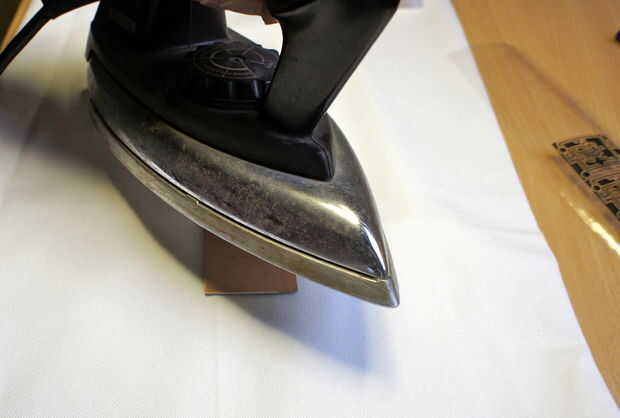

Pones la plancha lo mas caliente que lo conseguirá y calentar el cobre presionando sólo la plancha sobre él. (Asegúrese de usar una superficie que puede manejar el calor, como una tabla de planchar)

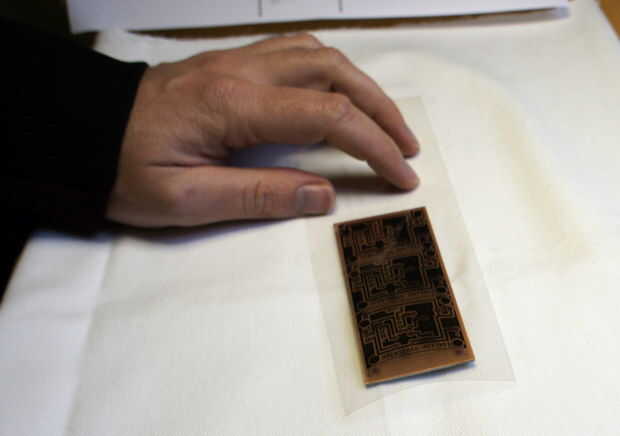

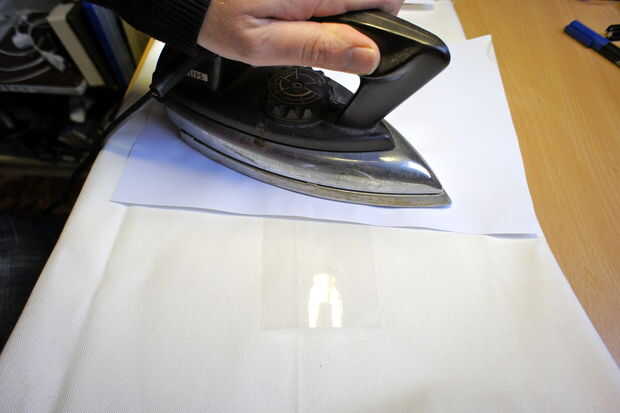

Ahora viene la parte difícil: debe colocar la hoja transparente, con la cara impresa hacia abajo en el cobre caliente. Debe ir correcto la primera vez y debe ser muy cuidado de no mover, una vez que tocó el cobre. El tóner (tinta de la impresora láser) se funde directamente sobre el cobre. Ahora sin mover la hoja de cobre, poner una hoja de papel normal, no impreso, en la parte superior y hierro otra vez.

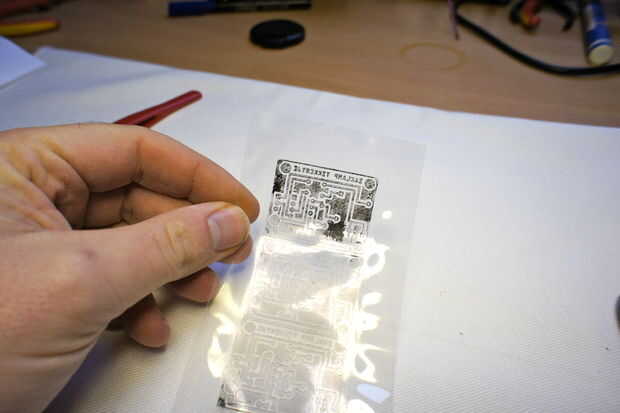

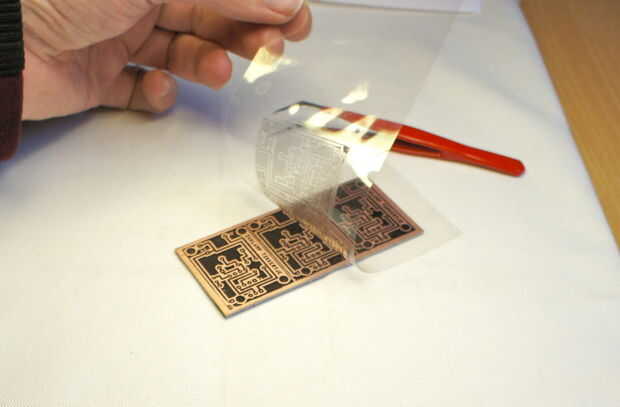

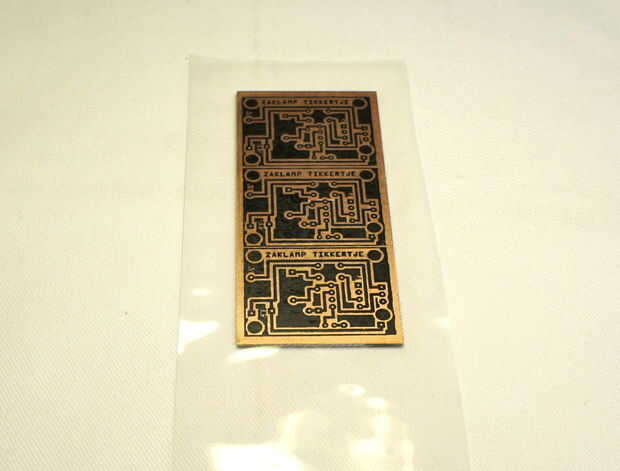

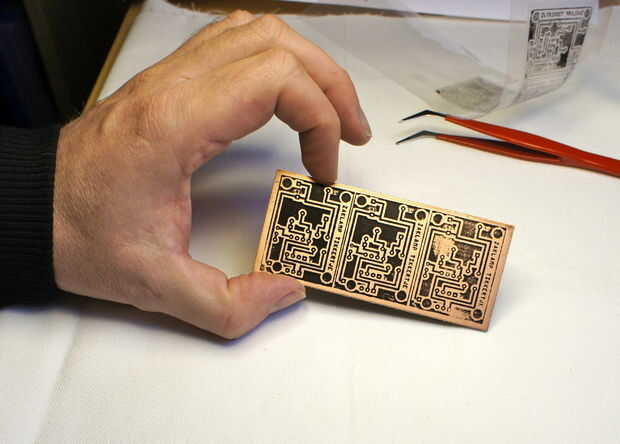

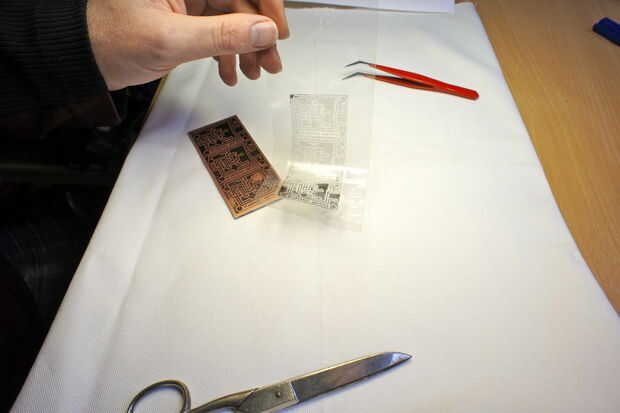

Ahora retire con cuidado la hoja transparente del cobre y, si todo ha ido bien, su diseño es sobre el cobre.

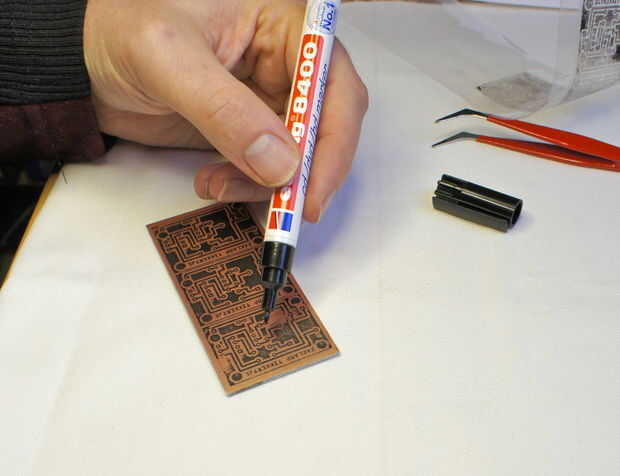

En mi caso, dos de los tres PCB que hice fueron OK, pero uno no era tan grande. Para arreglar este PCB discapacitado, tomé un sharpy y rellenar las líneas que faltan.
(tener mucho cuidado al retirar la hoja de cobre, porque el cobre es muy, muy caliente por ahora)
Grabado de PCB
Ahora empieza la verdadera diversión.
Utilice la protección adecuada y asegúrese de que su espacio de trabajo esté bien ventilada y tener un montón de agua limpia cerca.
Preparar la solución de la aguafuerte según las instrucciones del fabricante. (se trata de cosas serias, así que no hagan lios con esto)

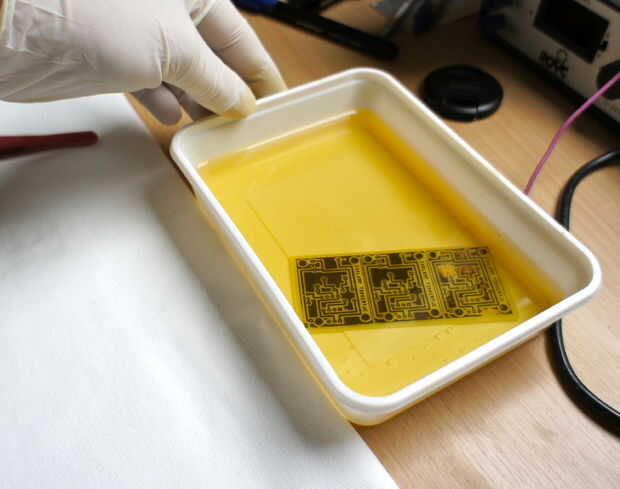

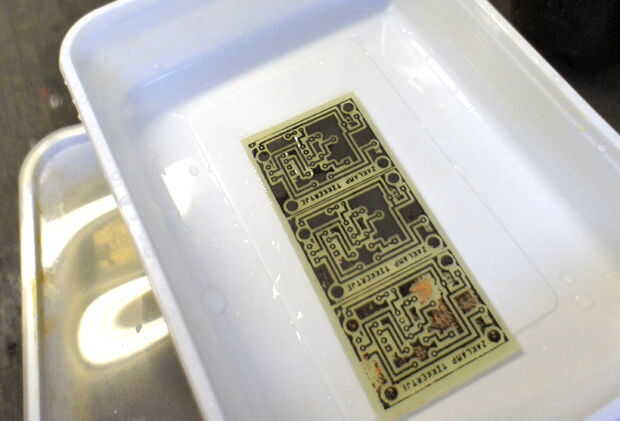

Hay diferentes tipos de soluciones y diferentes métodos de grabado de la aguafuerte. Yo uso lo ferro marrón. (este material mancha algo) Me di cuenta de que el método en el hacer: video lava las sharpy-líneas, por lo que sólo permiten la solución de la aguafuerte haga su trabajo y sólo el plato un poco hasta que veo que todo el cobre que era visible es grabado al agua fuerte lejos. Ahora tome el PCB fuera de la solución y lavarla con abundante agua.
