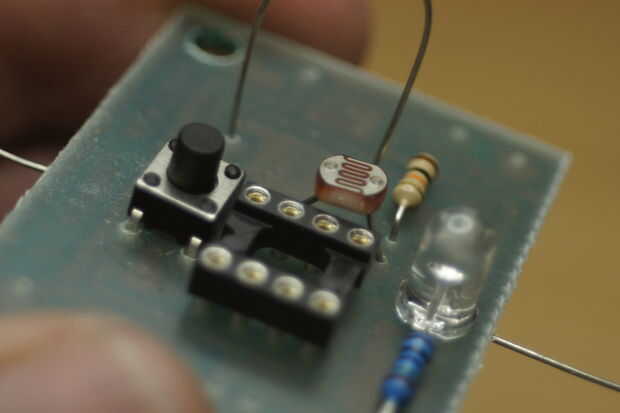

Paso 7: Agregar los componentes
Cuando pones todos los componentes en el PCB, puede comprobar si todo encaja y no olvidar un agujero (siempre hay uno). Es útil usar la vista de PCB en Fritzing para ayudarle a recordar donde todo va. Si usted pasa el cursor sobre una parte en Fritzing, dirá es parte de la bruja.

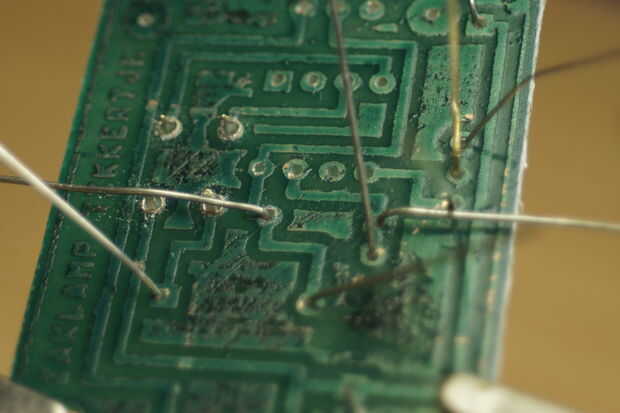

Doblar las puntas de
Si doblar las puntas un poco sobre el het la parte posterior de la PCB, permanecerán en el lugar cuando dan la vuelta a la soldadura.

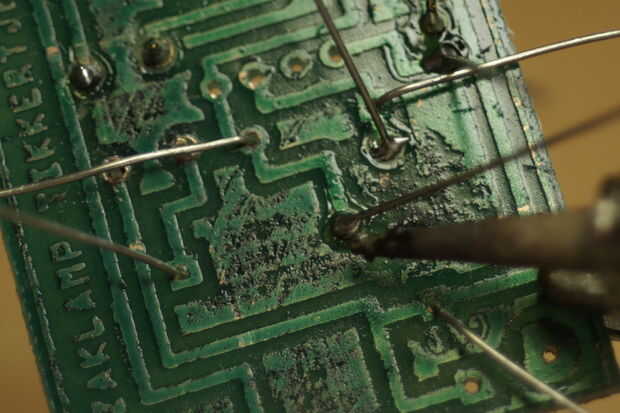

Las piezas de soldadura
Ahora es el momento para la soldadura de las piezas. Caliente el alambre y el PCB con el soldador y que anuncio la soldadura. Si fluye una "pega" en la PCB y el cable, lo hizo bien.
Asegúrese de dejar de respirar en los humos y tener cuidado con el soldador caliente.

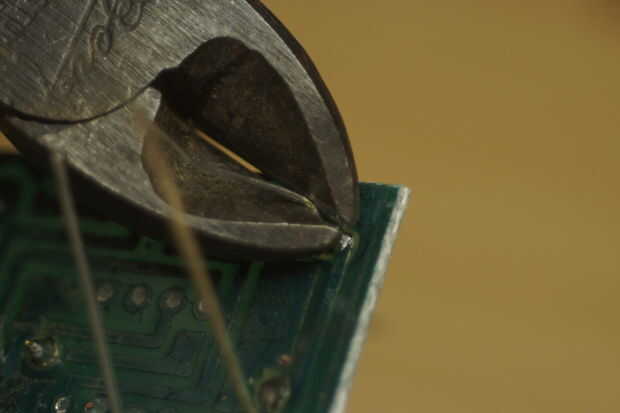

Acortamiento de los conductores
Ahora usted puede cortar el los cables de la parte posterior.
Ahora apenas pone en cortocircuito el interruptor con un cable y he añadido dos

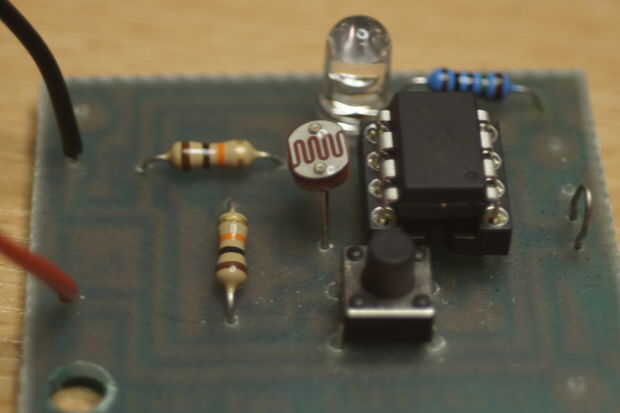

Colocar el ATtiny
Si se acaba el PCB puede colocar el chip ATtiny en el soporte. A menudo tienes que doblada en las piernas un poco poco para adaptarse. Pin uno es marcado con un punto. Asegúrese de poner el ATtiny la manera correcta en el soporte de het. Si lo haces mal, probablemente se saltar el ATtiny.
