Paso 4: dentro de la caja de la sombra

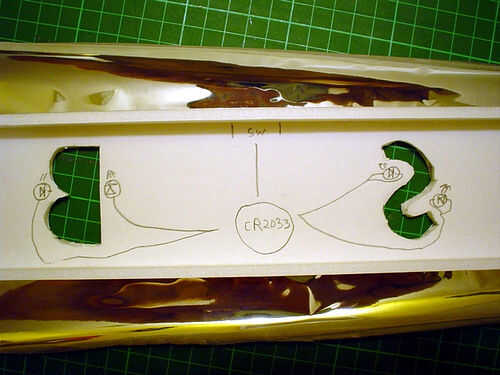

El LED se encuentra mejor en cualquier sección del diseño, tales como una curva, lo que permitirá más luz escapar a través de la ranura. El interruptor puede ser ubicado en cualquier lado, pero evitar la parte inferior y la espalda, ya que estos paneles de probablemente quedar obstruidos por el regalo, o la caja de la sombra de pie. La batería puede estar situada en cualquier lugar donde haya espacio suficiente para él y las uniones de alambre.

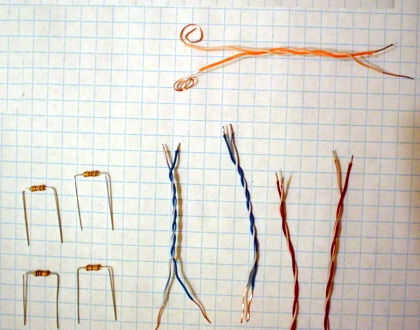

Una vez que se establecen las ubicaciones de todos los componentes, determinar la longitud de alambre necesaria. Ser deje suficiente adicional para las articulaciones y errores, pero no tanto que puede llegar a ser visible desde fuera de la caja de la sombra. Cable de red categoría 5e es ideal, ya que es barato, fácilmente disponible y codificados por colores en pares. Prepare el cable, pelar los extremos.
Los componentes de
Los LED (diodo electroluminoso) utilizados en esta guía son 5 mm rojo LED. Estas son muy comunes y confiable, pero no demasiado excitante visualmente. Hay LEDs de RGB (rojo-verde-azul) disponible, que se descoloran de color lentamente, y los que parpadean rápidamente entre colores. Esto mejoraría la estética de los efectos de luz caja de sombra.

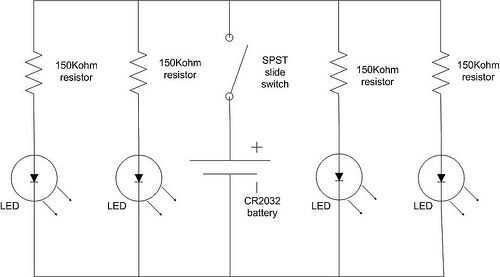

Los resistores utilizados deben coincidir con el LED y la batería para este circuito, (R=(Vs-Vf)/Is), pero en este circuito, sólo son utilizados para hacer que la batería dure más. Como tal, una resistencia superior a 60ohms (la resistencia correcta para este circuito) puede utilizarse, pero atenuará la LED un poco. Las resistencias que usare para esta guia fueron 150 ohmios.
El interruptor es opcional, pero como las resistencias, aumentará la duración de la batería para mayor disfrute.
De soldadura

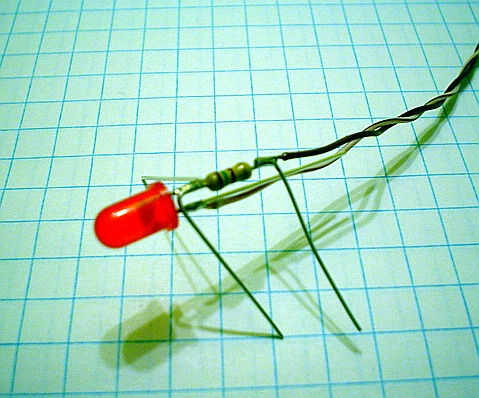

Calentar el soldador. Mientras que la plancha se está calentando, doblar las puntas en las resistencias dejando aproximadamente 1/8 de pulgada entre la resistencia y la curva (la punta de los alicates de punta). Del mismo modo, doble ánodo (más plomo) de los diodos. Suelde la resistencia para el diodo de intersección entre las curvas de los cables.
Soldar el cable para el cátodo (cable corto) del LED, lo más cerca posible del diodo. cortar y pelar el otro cable del par en la parte inferior de la resistencia. Soldar y cortar cables. Repita esto para todos los LED.

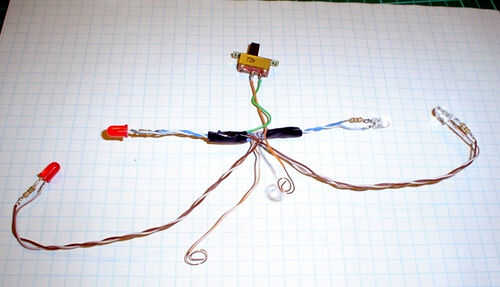

Soldar un cable al interruptor y hacer un lazo en el otro extremo, donde hará contacto con la batería. Soldar los extremos de los ánodos de todos los LED otro interruptor de contacto. El cátodo hilos de un alambre, la soldadura se coloca en el otro extremo, para hacer contacto con la batería.
Pruebas y la instalación de la electrónica

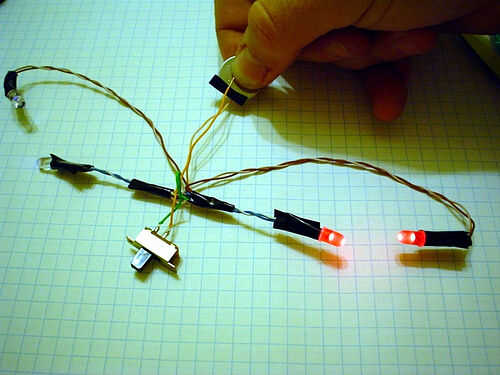

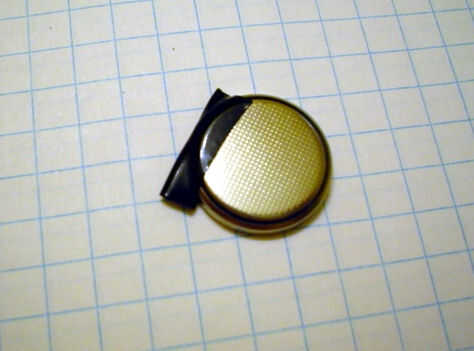

Coloque un pedazo de cinta aislante en el borde exterior de la batería. Esto evita que un corto circuito por el cable de negativo (cátodo). Mantenga los cables de lazo a la batería (cable que va al interruptor en el lado positivo). Prueba a ver si LED e interruptor de trabajo. Si todo funciona, utilice cinta eléctrica para conectar los cables a la batería.

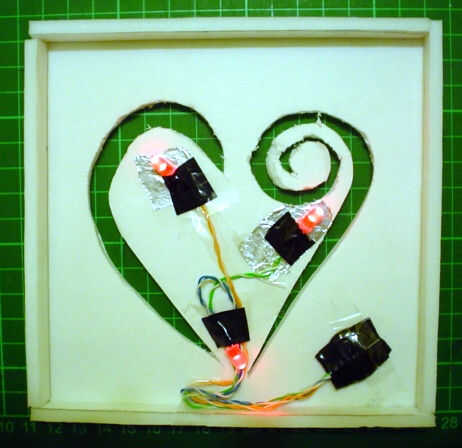

Instalar el circuito en la caja de la sombra

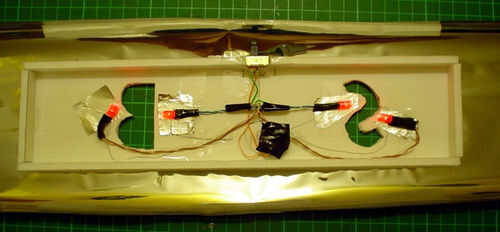

Pegar un papel en el interior de la panel de la cara, a evitar que la luz de ser visto a través del tablero de la espuma y papel de embalaje. Utilice cinta eléctrica, o para sellar los cables expuestos en el circuito de la tubería del encogimiento del calor. Tenga cuidado de no para crear un cortocircuito en el proceso. Corte una muesca en el lado de la caja de sombra para el interruptor. Deslice el interruptor en la ranura. Con cinta adhesiva, fije el LED en su lugar. ejecutar los cables claro del diseño corte outs y también fijar el panel con cinta adhesiva. La batería en el panel de la cinta y el circuito de prueba una vez más.
