Paso 2: Transferencia de Toner con la etiqueta engomada del vinilo
Está bien. Etiqueta engomada del vinilo es más cara que el papel satinado de las revistas, por lo que se utiliza una técnica diferente.
La información de la Junta debe ser transferido a la placa física. Yo uso algo que se llama transferencia de toner en vinilo con una impresora láser. Una impresora de chorro de tinta no funciona para este proceso.
En primer lugar, crear las imágenes para impresión.
La vista de tablero en Cadsoft Eagle contiene mucha información que no desea en el PCB real. Aquí es cómo usted limita la información.
Rastro de fondo capa
Eagle: En el editor de la Junta, hay un iconito llamado Display (Mostrar/Ocultar capas). Está en la esquina superior izquierda. En él, seleccione < ninguno > haga clic en el (punto culminante) estas capas:
16-fondo
17-pastillas
18-Vias
20-dimensiones
Ahora, sólo la capa del rastro inferior debe mostrarse similar a lo que usted quiere poner en el cobre. Ver primera foto
Seleccione < archivo >< exportaciones >< imagen >
< monocromo >
2400 DPI.
< Ver > seleccionar el directorio y nombre de archivo, por ejemplo, AudioTraces.png que quieras.
Haga clic en < OK > Exportar como imagen. Con 2400 DPI, esto toma un tiempo y crear un archivo grande.

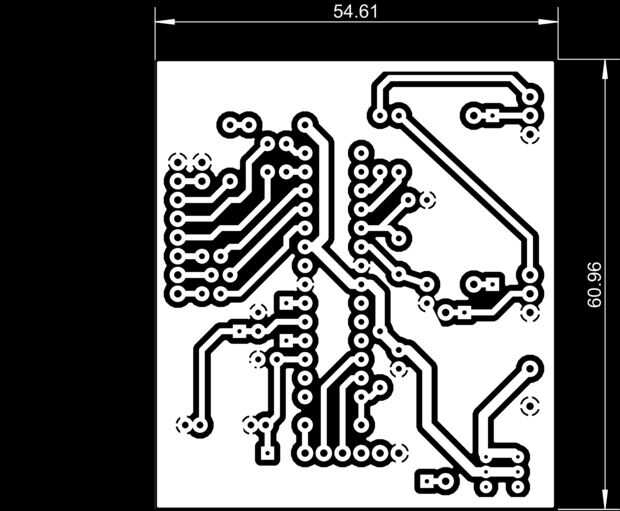

Vea la primera foto. Por cierto, este es un PCB diferentes.
Tenga en cuenta que los traces(copper) están en blanco. Para la transferencia de toner, tienen que ser en negro. Así que es necesario transformarlo. Ahora tengo Adobe PhotoShop Elements. Hay otros programas que pueden hacer esto. Sé que algunas personas usan el programa gratuito GIMP. Pero aquí es cómo hacerlo.
Hacer negativos:
Abre la imagen con PhotoShopElements
Seleccione < imagen >< cultivo > cultivo < cheque > límite a sólo el contorno rectangular y las dimensiones
< Seleccionar > todo

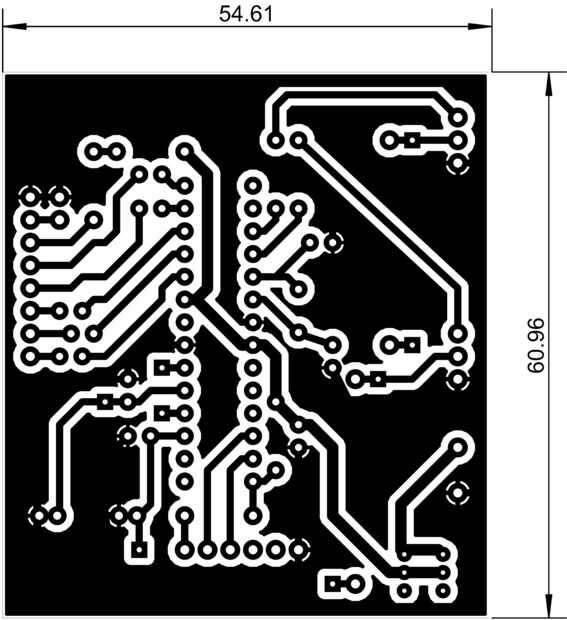

< Filtro >< ajustes >< invertir > Ahora vas a tener huellas negras sobre fondo blanco, véase el cuadro.
< archivo >< guardar como >...
por ejemplo, AudioTracesINV.png. Ahora tienes la imagen invertida.
