Paso 6: Pantalla de seda
Así que tenemos que crear una imagen para la pantalla de seda.
Eagle: En el editor de la Junta, hay un iconito llamado Display (Mostrar/Ocultar capas). En él, seleccione < ninguno > haga clic en el (punto culminante) estas capas:
17-pastillas
18-Vias
20-dimensiones
21 tPlace
25 tNames
27 tValues
Ahora, solo deben mostrarse la pantalla de seda y cojines.
Seleccione < archivo >< exportaciones >< imagen >
< monocromo >
2400DPI.
< Ver > seleccionar el directorio y nombre de archivo que desee.
Haga clic en < OK > Exportar como imagen.
Otra vez te darás cuenta que es lo que desea impreso en blanco y necesidades a ser de color negro así que de nuevo tenemos que invertir. Así que lo que no es tan obvio es que desde la pantalla de seda va en el lado opuesto de los rastros es necesario voltear la imagen. Aquí es mi procedimiento.
Hacer invertir y Flip:
Abre la imagen con PhotoShopElements
Cultivo de < imagen >< cultivo > < cheque > recortar la imagen que contienen el esquema y dimensiones
< Seleccionar > todo
< filtro >< ajustes >< invertir >
Gire >< < imagen >< Flip Horizontal >
< archivo >< guardar como >...
Vea la foto. Tenga en cuenta que la impresión se refleja.
Utilice el mismo procedimiento como con huellas.
Marque la hoja en blanco de la impresora.
Imprimir la pantalla de seda.
Cortar el vinilo.
Conecte a la página impresa.
Pegar el papel vinilo en alimentación de papel.
Reimpresión.
Vea la foto.
Corte del papel/del vinilo dejando sobre ¼" borde alrededor del contorno de la seda.
Alinear la pantalla de seda con los rastros:
Conozco cuando corté copperclad y cinta adhesiva en rastros está lejos de ser perfecto. Esto hace un poco más difícil alinear la pantalla de seda con los rastros.
Así que lo que hago es tomar el PCB grabado al agua fuerte, encontrar un par de cojines en los lados opuestos de la PCB y perfore hacia fuera.
Encuentra los mismos agujeros en el papel de vinilo y perforar hacia fuera o abrir con un Xacto.

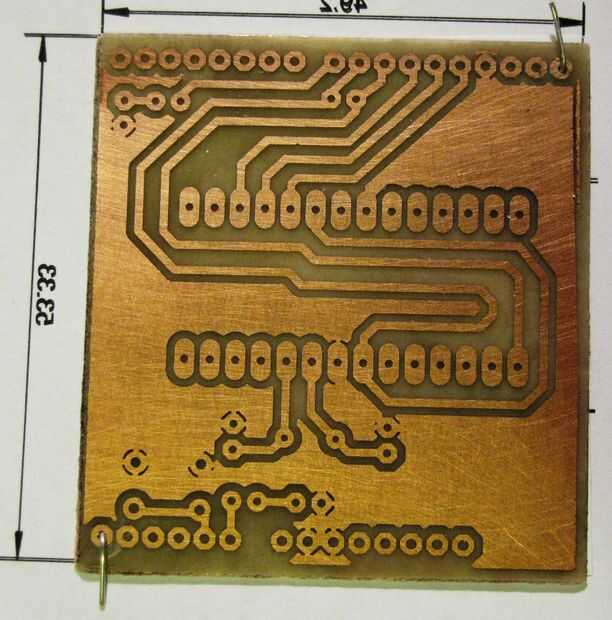

A continuación tomar un par de cortado de cables del resistor, inserto en los dos agujeros y les introduzca en los agujeros correspondientes en la pantalla de seda. Vea la foto.
Ahora la pantalla de seda debe estar correctamente alineada con el PCB.
Cinta Scotch la PCB para la pantalla de seda.
Retire los cables del resistor y recorte del papel/del vinilo.
Caliente la máquina y siga el mismo procedimiento como con huellas.
Ten cuidado, calienta el lado del cobre. Usar guantes si quieres.

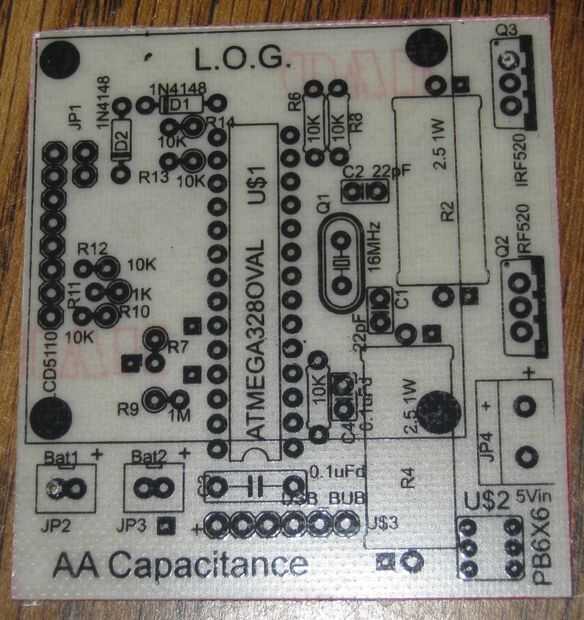

La pantalla de seda salió bastante bien. La parte trasera de copperclad no es la mejor superficie para impresión en. No estoy seguro de cómo mantener la pantalla de seda de desgaste. ¿Me imagino que hay un buen spray sellador?
Vea la foto.
Punta: He estado haciendo otra cosa, no menciono. En Photoshop Elements, abro un archivo en blanco y copiar las huellas y la seda a él. Dependiendo del tamaño, puede tener múltiples copias de cada uno. Con este archivo puede imprimir las huellas y la seda al mismo tiempo e incluso hacer múltiples copias si usted está planeando hacer más de una PCB.
Conclusión: Me gusta este método de hacer PCB con mi laminador y pegatinas de vinilo. Parecen ser más consistentes y que al parecer va a hacer mucho más pequeños rastros luego mi viejo papel brillante y método de hierro.
