Paso 3: Montaje de electrónica: placa principal

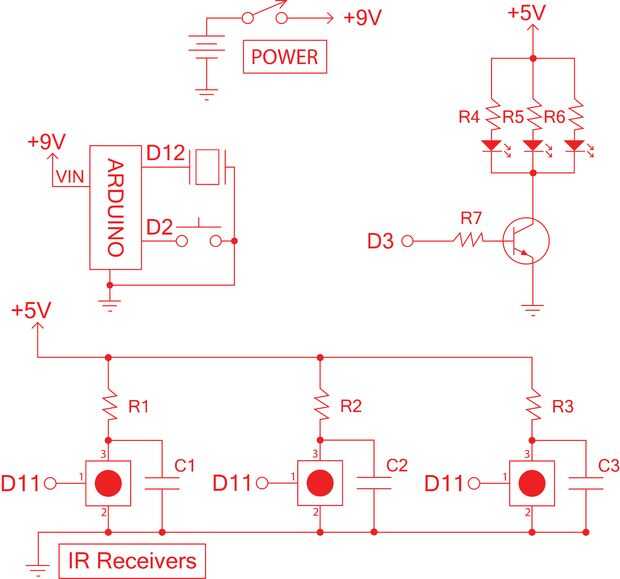

El circuito no es terriblemente complicado, pero tenemos tratar de mantener compacta en el protoboard pequeño.

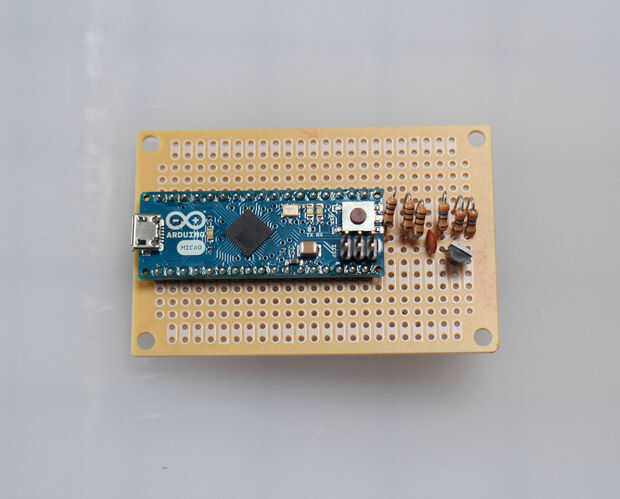

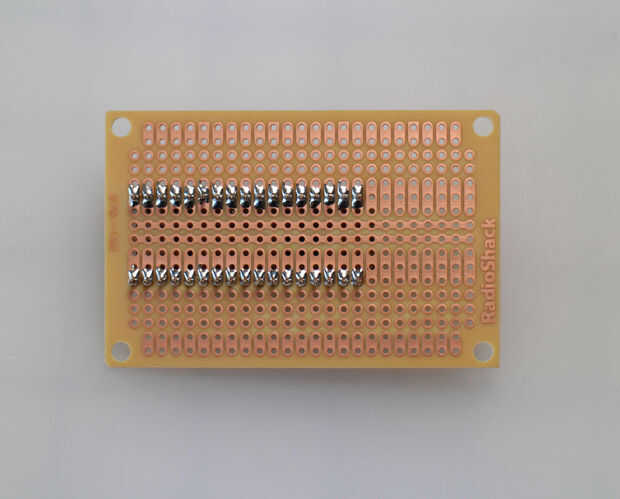

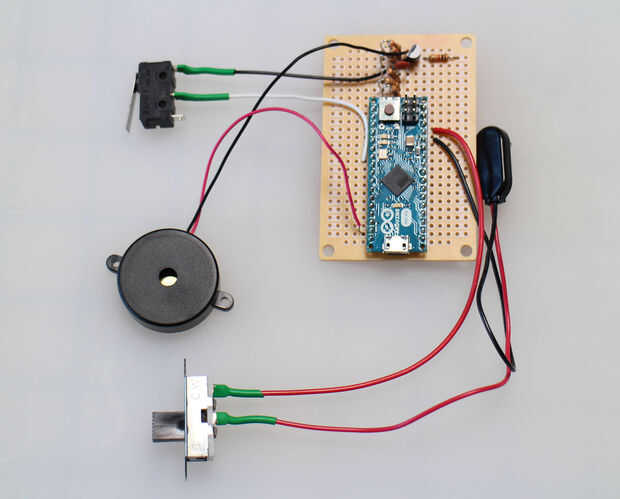

En primer lugar, la soldadura el Arduino Micro con el puerto del USB hacia fuera.
A continuación, suelde las resistencias de tres 100 ohmios en el superior (vamos a cal este poder) carril.
Soldar el transistor NPN con un emisor en el riel inferior (tierra).
Soldar un capacitor de 0.1 uF a través de los carriles de corriente y tierra.

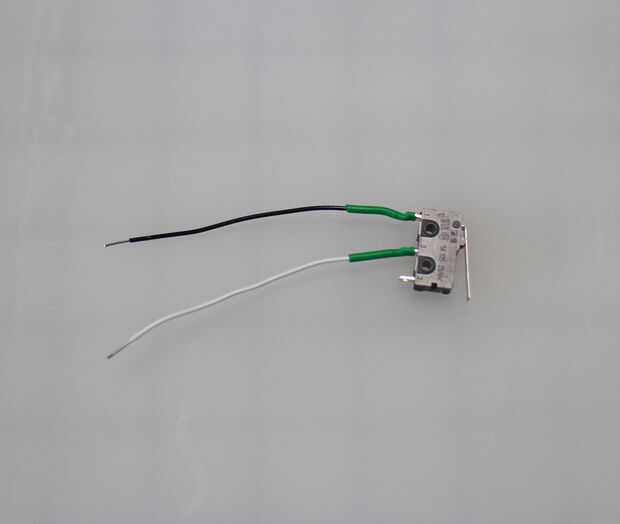

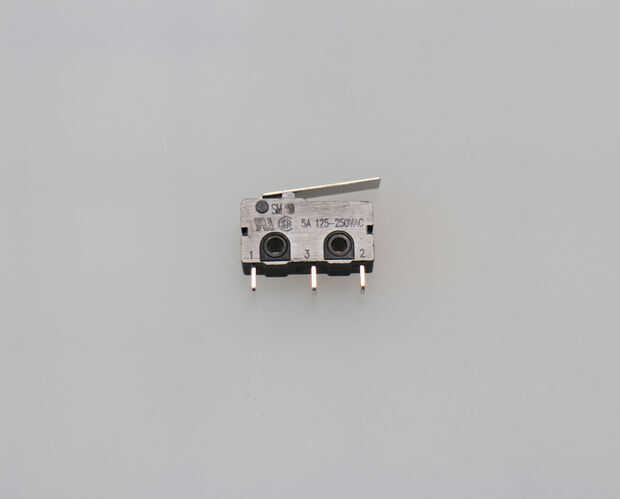

La soldadura de alambres para el interruptor de palanca micro.
Soldadura entre el interruptor lleva al carril de tierra y el otro pin a digital 2.

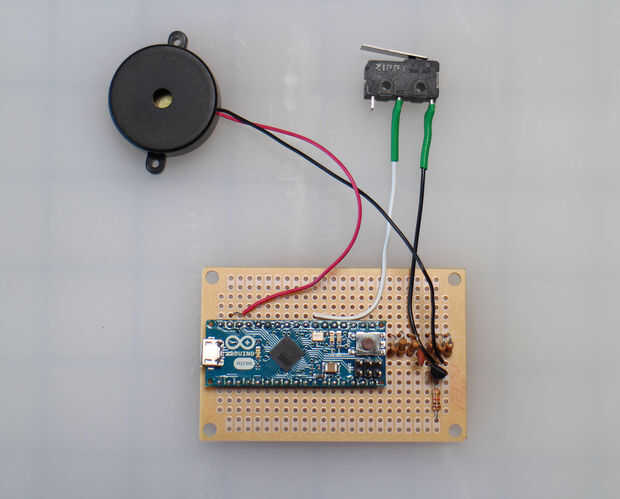

El positivo del piezo para pin digital 12 y el cable negro para el carril de tierra de la soldadura.

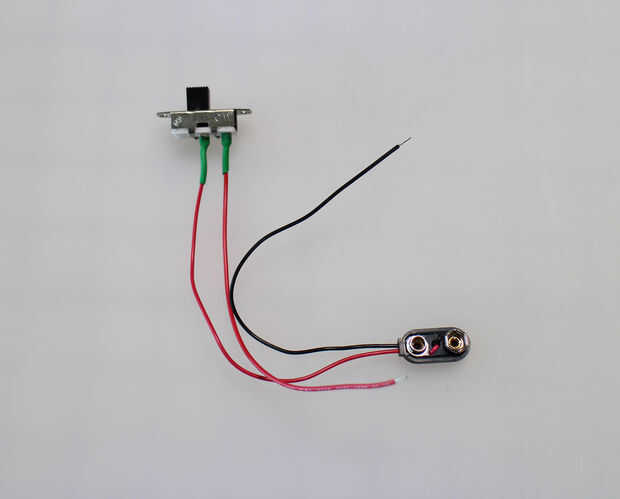

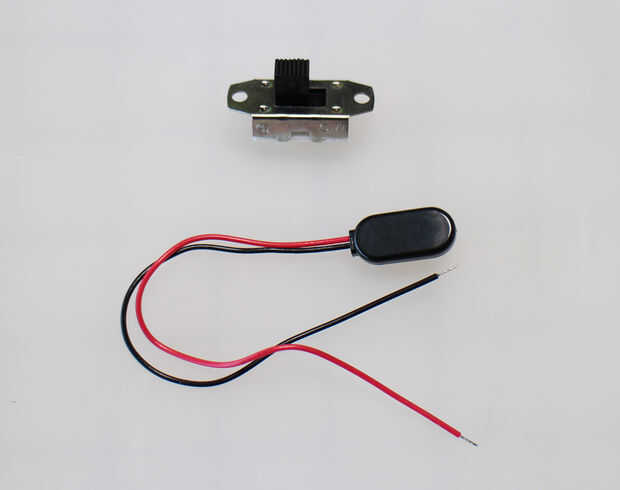

Suelde el interruptor al cable rojo del cierre de la batería de 9V.
Suelda el otro cable rojo del interruptor.
Suelde el cable rojo del interruptor al pin de VIN.
Suelde el cable negro en el riel del suelo.

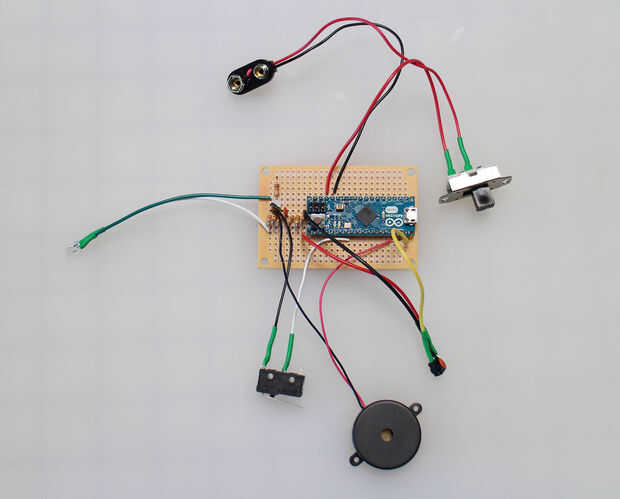

De la soldadura conduce a un LED y conectar el ánodo a la salida de la resistencia de 360 ohm.
El cátodo del LED con el colector del transistor de la soldadura.
A través de una resistencia de 1K ohm, soldar la base del transistor al pin digital 3.
