Paso 4: Montar electrónica: almohadillas del medidor
A continuación empezaremos haciendo los sensores individuales.

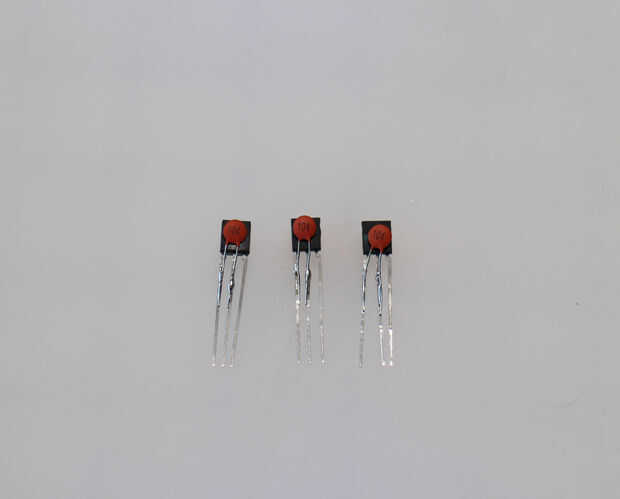

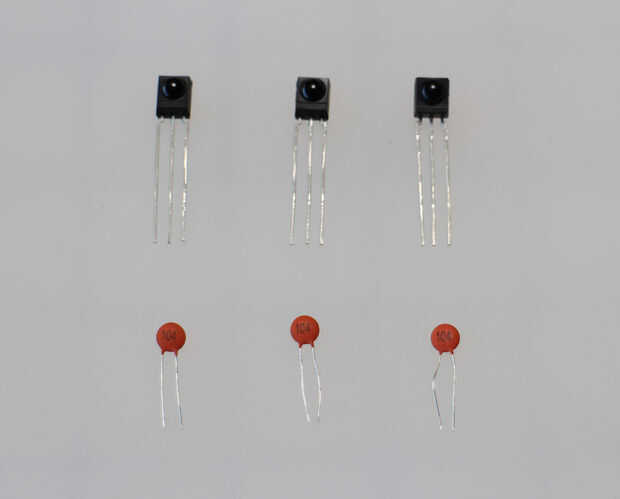

En primer lugar, la soldadura de 0,1 uF condensadores a través de los pines de alimentación del receptor IR. Mirando el piso parte (posterior) del sensor, los pines de izquierda a derecha son: energía, tierra y salida.

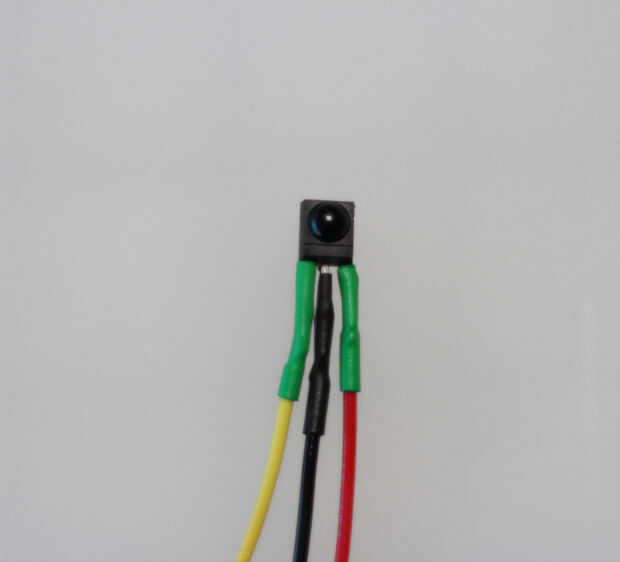

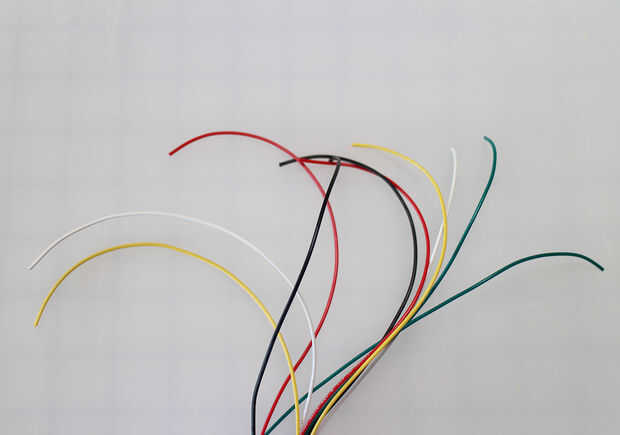

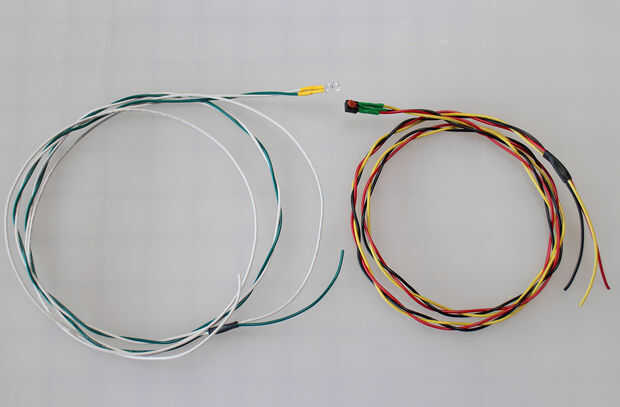

Soldar un par de pies de alambre para el sensor y aislar las conexiones con el encogimiento del calor.
Trenza o tuerza los alambres para mantenerlas ordenadas. Esto facilitará las cosas coser.

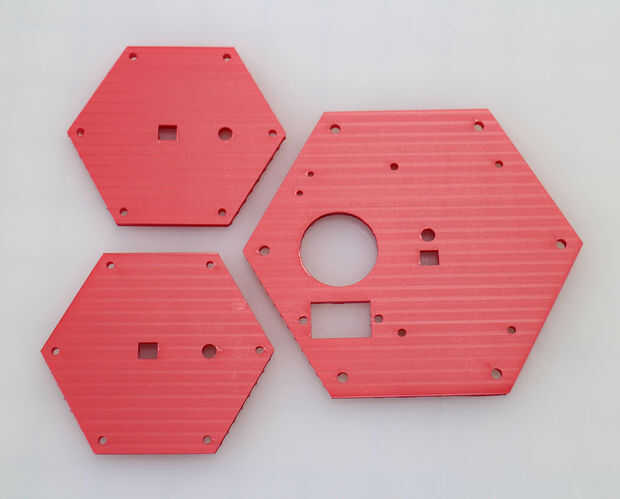

Corte las formas hexagonales de la plantilla adjunta. Utilicé un cortador láser, pero un cuchillo de pluma corta cortar como mantequilla, y un punzón o herramienta pokey, hace agujeros rápidos. Desde la parte inferior de las almohadillas del medidor será cosida al chaleco, no debe preocuparse por rebabas o se vea muy bonita.

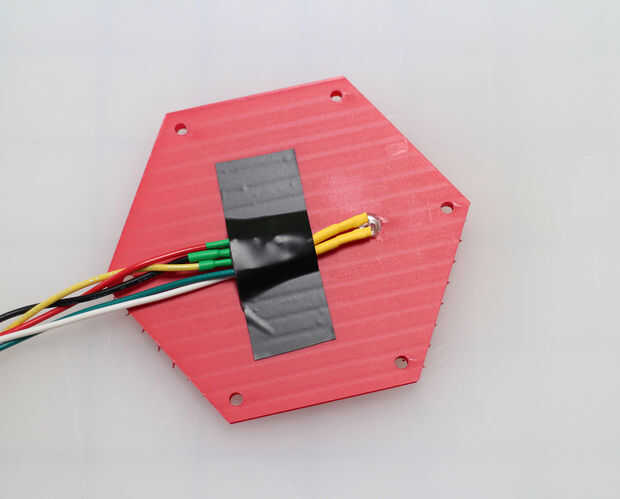

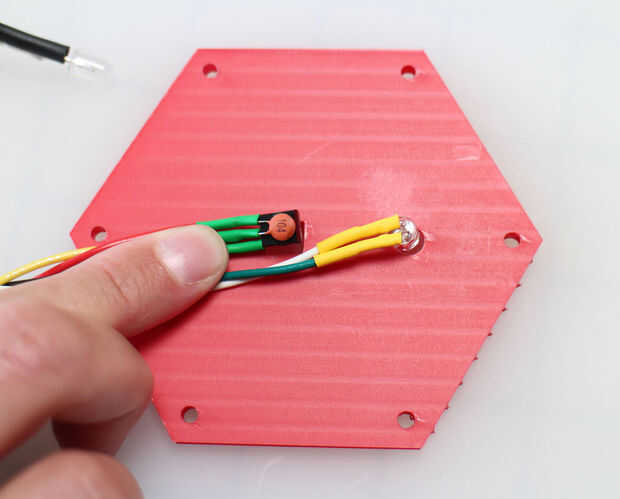

Presione el sensor y LED en sus respectivos orificios y cinta abajo de los cables.
El ánodo del LED a la salida de otra resistencia de limitación de corriente de soldadura.
El cátodo del LED con el colector del transistor de la soldadura.
Suelda el ánodo del sensor a la salida de una de las resistencias de 100 ohm.
El cátodo del sensor para el carril de tierra de la soldadura.
La soldadura de la salida del sensor al pin digital 11.
Repita los pasos anteriores según sea necesario dependiendo de cuantos sensores usted hace.

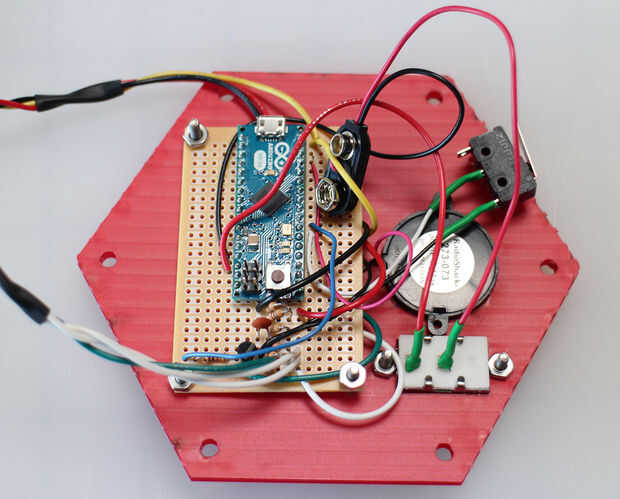

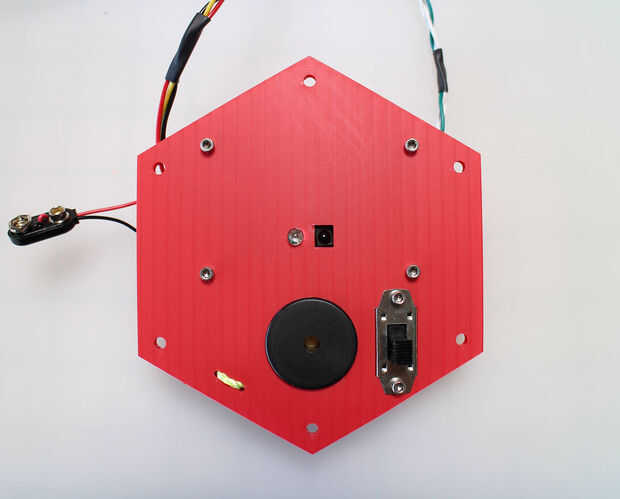

Tornillo en el tablero principal para el hexagonal grande.
Pop en piezo a la placa principal.
Tornillo en el conmutador.
