Paso 9: Corte el nombre y el esquema

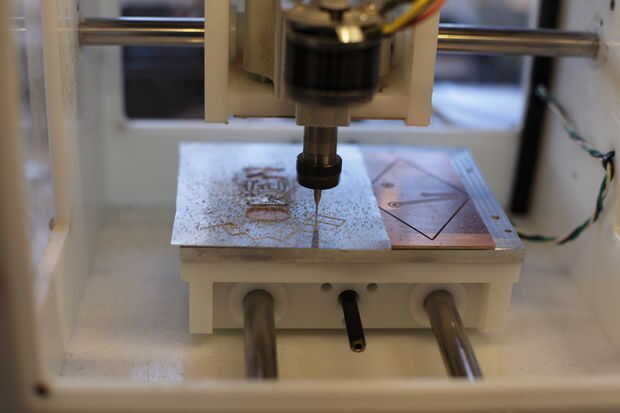

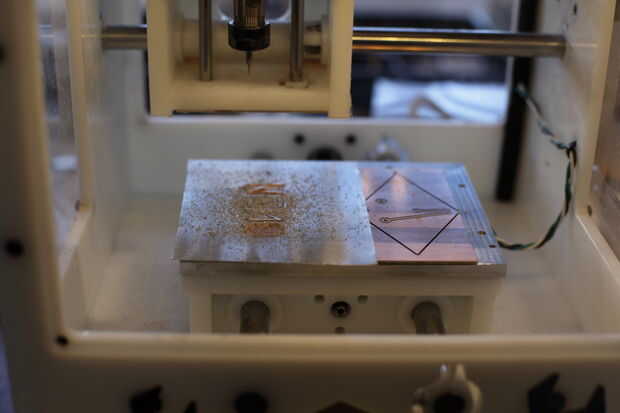

Ahora estamos listos para comenzar a cortar el aluminio. Esto puede ser un proceso un poco complicado, y puede que necesite detener y reiniciar unas cuantas veces. Lo que quieres es la herramienta cortar a la mitad del aluminio en la primera pasada y el resto del camino en la segunda pasada (hace 2 pasos automáticamente). Esto reducirá los bordes ásperos y reducir el estrés en su herramienta. Tuvimos buena suerte con la configuración de origen de z de diseño. 063"(lo que hiciste en el paso anterior), pero su kilometraje puede variar.
Estos son algunos consejos, que debería leer antes de iniciar el corte:
- Cuando se inicia el corte, mantenga el dedo cerca de la tecla de Escape en el teclado. Golpear a Escape se detendrá el proceso de corte para poder cambiar la configuración.

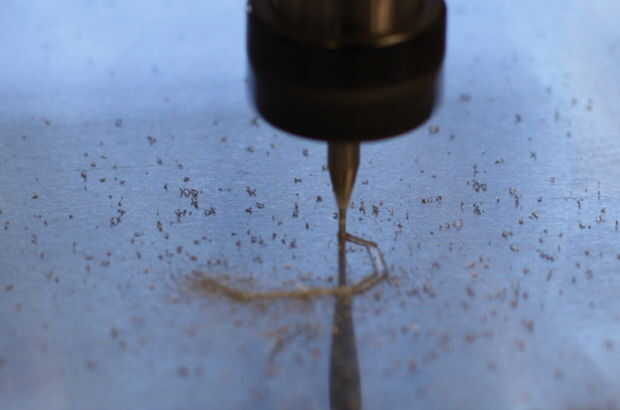

- Mira fijamente la punta de la herramienta. Si la punta penetra completamente en el aluminio (verás el polvo marrón de la placa de circuito surgen alrededor de la herramienta), pulsa Escape para parar el corte. Editar el origen de su nombre y su contorno y hacer el origen z. 01" mayor.
- Si la herramienta no penetra la superficie del aluminio en todo, pare y haga el origen z. 005" baje y pruebe a cortar otra vez.
- Si la herramienta corta de aluminio pero usted todavía puede ver aluminio debajo de donde cortar, eso es genial, así que dejarlo seguir adelante. Si hay partes donde no corta absolutamente todo el camino a través en el segundo paso, está bien. Puede utilizar su cuchillo para cortar un poco pasado.
¿Todo lo que tiene? Cierre de rastros y agujeros y deje contornos encendidos. Haga clic en "Cortar".

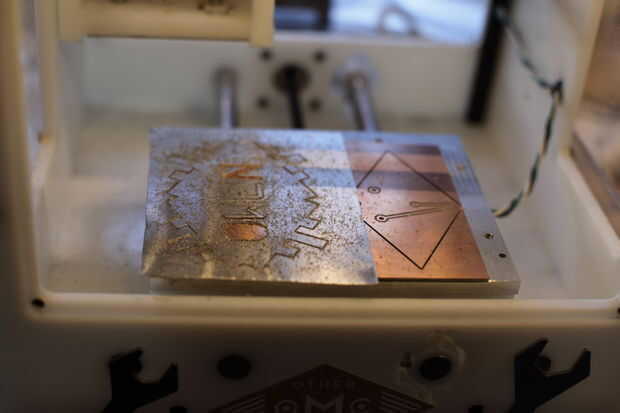

Una vez que termina el nombre, los rastros y los agujeros para el archivo de esquema, asegúrese de itsz origen coincide con el nombre del archivo y corte.
