Paso 2: Descargue y ejecute el águila
Puesto que software CAD/CAM puede ser costoso y prácticamente exclusivo de Windows, vamos a utilizar la versión gratuita de EAGLE para hacer nuestro diseño de nombre. ÁGUILA también es el programa que utilizamos para la fabricación de placas de circuito con el Othermill, así que aprender ahora le ayudará si le gustaría hacerlo en algún momento.
Descárgalo aquí e instálalo. Descargar el archivo zip en la parte inferior de este paso, que contiene un ejemplo, un guía y el contorno de la placa frontal. Estos archivos le ayudará a determinar cuán grande su nombre, como un ejemplo de lo podría parecer.
Si nunca has utilizado EAGLE antes, es fácil conseguir abrumado. No te preocupes, sólo utilizaremos una pequeña parte de sus capacidades globales para lograr nuestro objetivo. ÁGUILA se utiliza normalmente para diseñar placas de circuito que se realizará en una fábrica, pero que vamos a utilizar para un diverso propósito: guiar la Othermill para cortar su nombre de aluminio. Ya que hemos utilizado para el diseño de la placa de circuito que va a utilizar para este proyecto, así que no hay necesidad de preocuparse por eso.

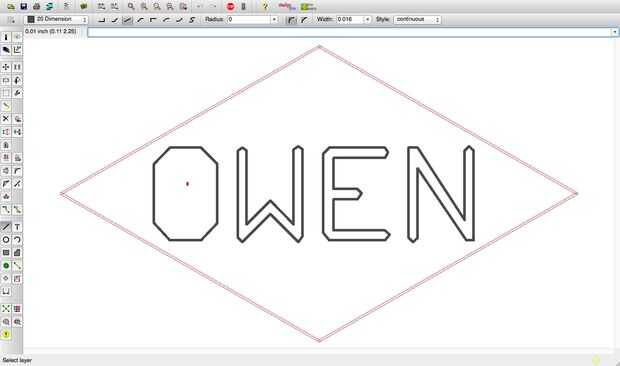

En primer lugar, la aplicación de águila, y Abra EagleNameExample.brd. Verás que el nombre se describe en gris oscuro. Este gris oscuro normalmente se utilizan para marcar el contorno de una placa de circuito, y es lo que el Othermill busca cuando va a cortar una placa de circuito de un pedazo más grande de material. Nos estamos engañando el software Otherplan en cortar su nombre en su lugar.
