Paso 3: Diseñar su nombre

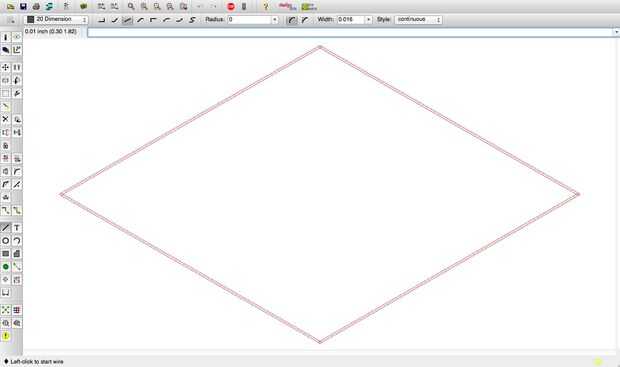

Abra EagleGuide.brd. Asegúrese de que su ventana es lo suficientemente grande como para que usted puede ver todos los botones en el lado izquierdo y a lo largo de la parte superior. Harás básicamente todo con la herramienta de cable. La imagen aquí muestra dónde está la herramienta de cable, así como algunas otras herramientas que deberás utilizar. También trabajará en la capa de la dimensión, que es lo que Otherplan busca Cuándo decirle a reducir contornos.
Vamos a empezar trazando líneas.
- Haga clic en la herramienta de cable.
- En la barra de herramientas superior, establezca la capa a "20 dimensión."
- Haga clic en el tercer botón de izquierda a derecha a lo largo de la parte superior, que hace que las líneas rectas. Los otros botones dibujan curvas y ángulos.
- Haga clic dentro del diamante para iniciar luego trazando líneas, pulse la tecla escape en el teclado para detener el dibujo.
Para mover una línea:
- Haga clic en la herramienta mover.
- Haga clic en uno de los extremos o el medio de una línea para recogerlo y empezar a moverlo.
- Haga clic de nuevo para colocarlo y dejar de mover.
Para borrar una línea:
- Haga clic en eliminar.
- Haga clic en la línea que desea eliminar.
Para mover o borrar más de una línea a la vez:
- Haga clic en la herramienta de grupo.
- Seleccione lo que desea mover, borrar.
- Haga clic en el mover o eliminar herramientas.
- Haga clic en lo seleccionado y elija "Mover: Grupo" o "eliminar: grupo."
Una vez que usted ha hecho su diseño en la capa (capa 20) de la dimensión, es necesario agregar un poquito de rastros (capa 1), de lo contrario Otherplan no importar el archivo.
Aquí está cómo:
- Haga clic en la herramienta de cable.
- Cambiar la capa a "1 Top".
- Dibuje un pequeño punto en algún lugar.
Una vez que haya terminado:
- Seleccione su nombre completo.
- Haga clic en la herramienta Rotar.
- Haga clic en su nombre y elija rotar: Grupo girarlo 90°.
Guarde el archivo. Se podrá importar a Otherplan más tarde.
Si quieres aprender más sobre el uso de águila, incluyendo cómo hacer placas de circuito, revisa nuestro tutorial EAGLE.
