Etiquetas de Arduino protoboard desnudo huesos

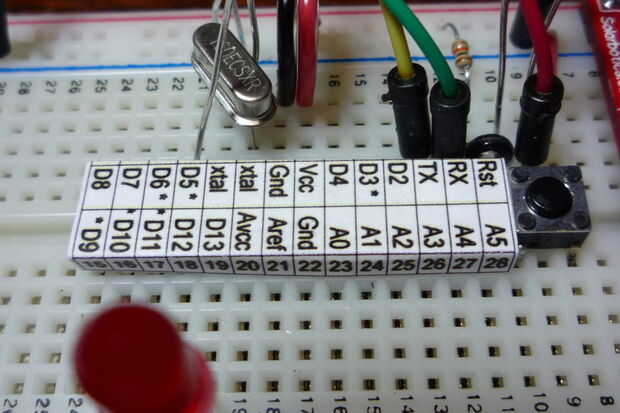

este Instructable es realmente simple. Yo estaba inspirado uDuino desnudo huesos interfaz de tymm breadboarding un Arduino, pero pensó que algo le faltaba. Las descripciones de pines del Arduino, D0, D1, A0, A2, etc., no coinciden directamente con el ATMega168 o de ATMega328 28 pines. La información para el mapeo de los pines es fácilmente disponible en el sitio web de Arduino , pero quería algo más sencillo aún. Mi Instructable es una etiqueta de papel simple que facilita la traducción de los pernos.
Etiquetas: Arduino, Etiqueta, Atmega168, UDuino, ATMega368
