Paso 1: Haga una hoja de cálculo

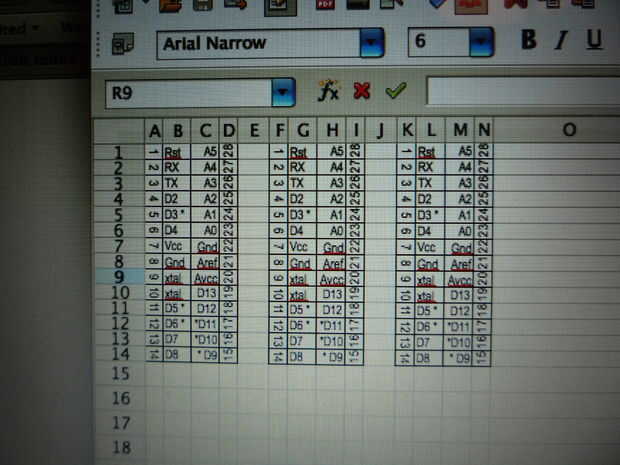

Las células tienen que ser realmente pequeña. Las filas son 0,1 pulgadas de alto para que coincida con el espaciado de 0,1 pulgadas de los pines del ATMega 168. Por ensayo y error, descubrí que la fuente más pequeña que podía usar era de 6 puntos Arial Narrow, y los anchos de columna son 0.12 pulgadas por los números (columnas A, D; F, I; y K, N), y las etiquetas de pin pueden ser 0,18 pulgadas de ancho (columnas B, C; G, H; y L, M). Una vez hice una carta, a duplicado la carta varias veces para no tener que utilizar una hoja de papel para imprimir una etiqueta pequeña.
Los asteriscos por algunos de los sellos de perno, D3, D6, etc., indican que estos pines compatible con modulación de anchura de pulso, PWM.
ACTUALIZACIÓN: Los usuarios han reportado problemas para guardar el archivo .ods de Open Office. Obtiene guarda como un archivo con una extensión de archivo .tmp. En su lugar, haga clic derecho sobre el archivo y seleccione Guardar archivo como y escriba el nombre que usted desea con una extensión de archivo .ods.
Para ahorrarle el tiempo de crear el gráfico, la hoja de cálculo de Open Office, se une ATMega168.ods.
