Etiquetas de Arduino protoboard desnudo huesos (2 / 4 paso)

Paso 2: Imprimir las etiquetas

Utiliza una impresora láser, pero un chorro de tinta debería funcionar igual de bien.

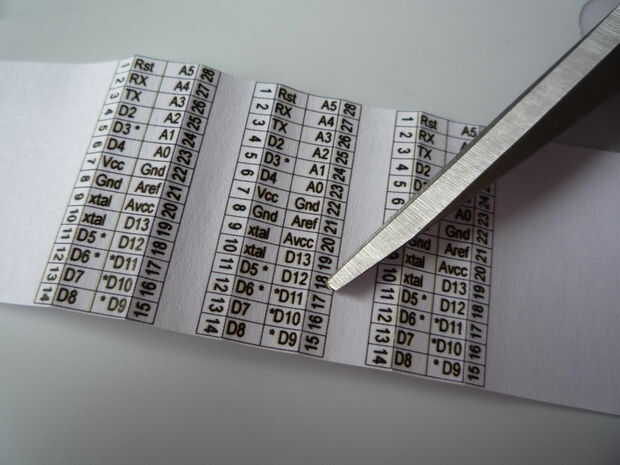

Pliegue las etiquetas para las patas del chip antes de hacer el final cortado. Esas etiquetas pequeñas para los pernos son menos 1/8" ancho y son difíciles de doblar si la etiqueta se ha cortado a la medida antes de plegar, pero están fáciles si todavía están conectados.
