Etiquetas de RFID de lectura con un Arduino (1 / 5 paso)

Paso 1: Comencemos!

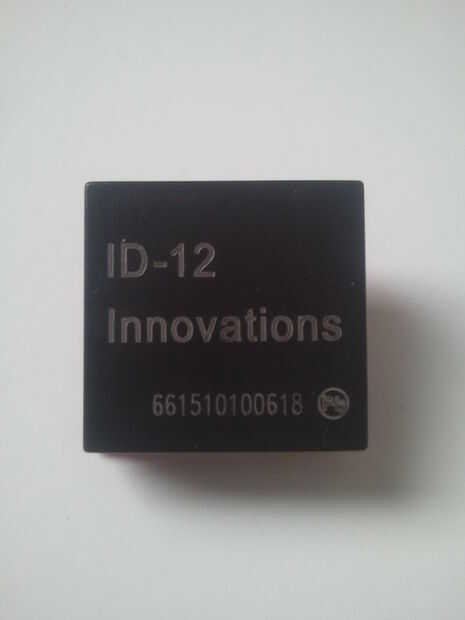

Usaremos el ID innovaciones ID-12 para realizar la tarea de leer una etiqueta RFID. Como mínimo, requiere de + 5V, tierra y un pin digital (en el Arduino) que utilizamos para la comunicación serial.

ID-12 funciona a 9600bps y tiene un pin de salida del LED. Esta salida de LED es genial! Podemos utilizar esto para verificar si el ID-12 es leyendo la etiqueta incluso antes de que esté conectado a Arduino!

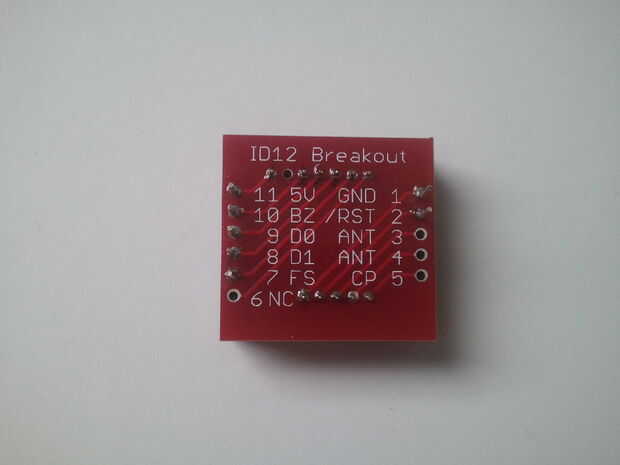

ID-12 tiene espaciamiento del perno inusual. Recojo el breakout Junta de SparkFun (SEN-08423 ) para hacerla caber fácilmente en su protoboard.

Todos innovaciones ID lectores leen con una frecuencia de 125 kHz. Hará cualquier etiqueta RFID de 125 kHz.
