Etiquetas de RFID de lectura con un Arduino (3 / 5 paso)

Paso 3: Tiempo para algo de código!

Este primer bosquejo pondrá a prueba para asegurarse de que el ID-12 está trabajando correctamente. El Arduino espera para comunicaciones serie e imprime la salida. Podemos ver salida utilizar al monitor serie. La salida puede verse como basura, pero es, de hecho, el ID de la etiqueta RFID. Vamos a utilizar este ID en el bosquejo siguiente.

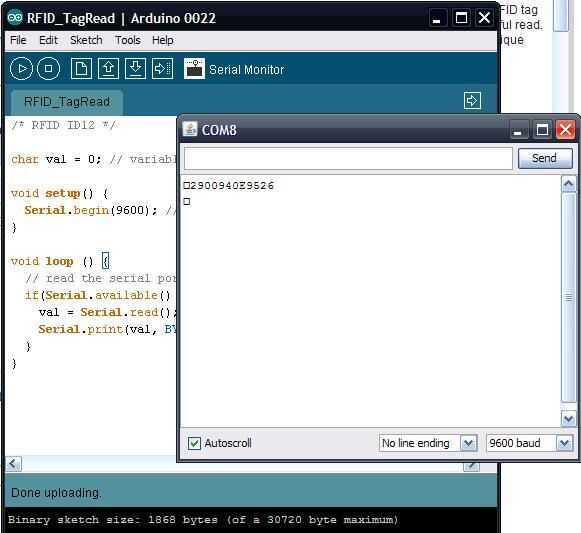

Copie el código abajo y pegarlo en un nuevo dibujo. Verificar, recopilar y subir. Cuando ha terminado de subir, pasar la etiqueta de RFID por el lector. Si tienes el pin LED en el ID-12 conectado a un LED, debe ver el centelleo del LED. Esto indica un éxito Lee. Si Arduino está conectado y funciona correctamente, debería ver 12 caracteres hexadecimales en el monitor serie. Este es el identificador único de la etiqueta.

Debo mencionar que debe desconectar el pin RX del Arduino mientras se cargan el esbozo, de lo contrario, se producirá un error.

----------------------------------------------------------------------------------
/ * RFID ID12 * /

char val = 0; variable para almacenar los datos del puerto serie

void setup() {}
Serial.Begin(9600); conectar al puerto serie
}

void loop () {}
leer el puerto serial
if(serial.Available() > 0) {}
Val = Serial.read();
Serial.Print (val, BYTE);
}
}
----------------------------------------------------------------------------------
