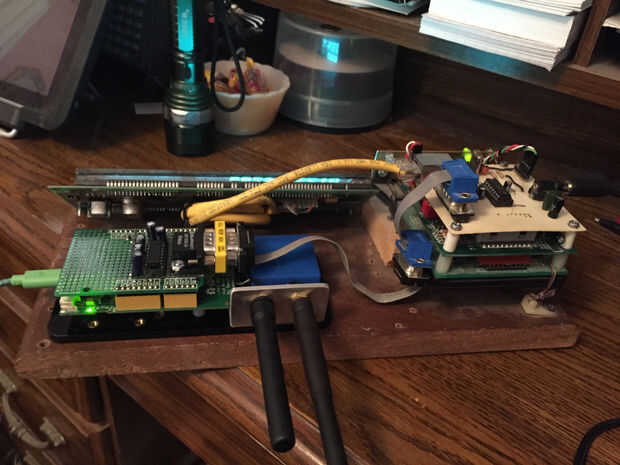

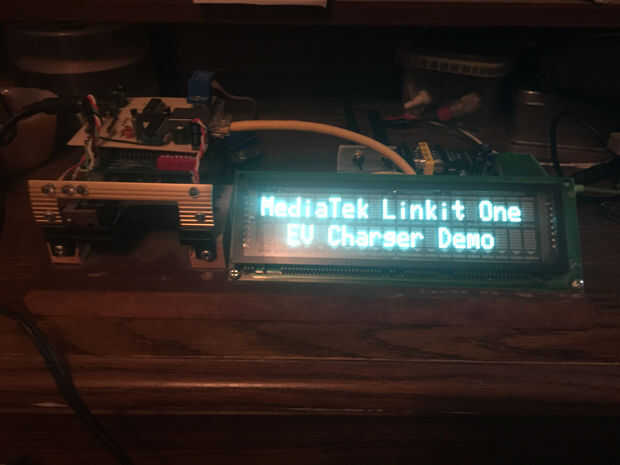

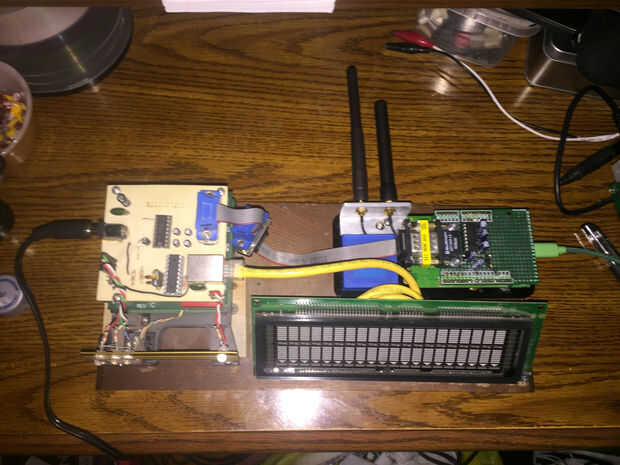

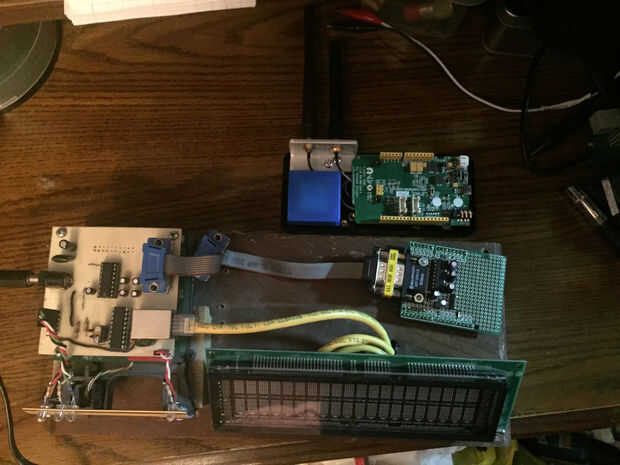

Paso 1: Prototipo pequeño cargador
La primera cosa a hacer es construir el prototipo. Su una versión pequeña del cargador que puede sentarse en su escritorio. Ideal para probar las actualizaciones de código demasiado.

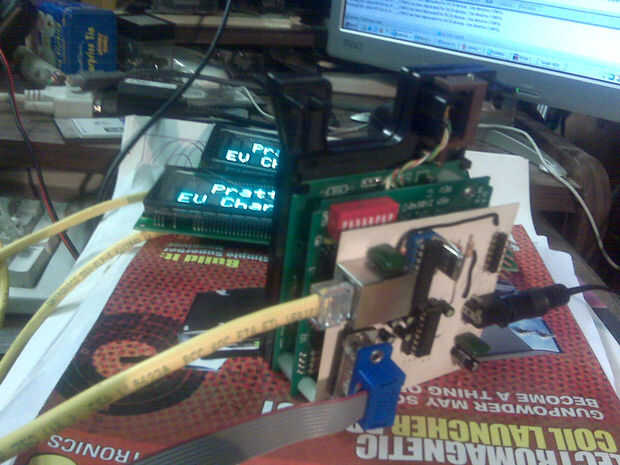

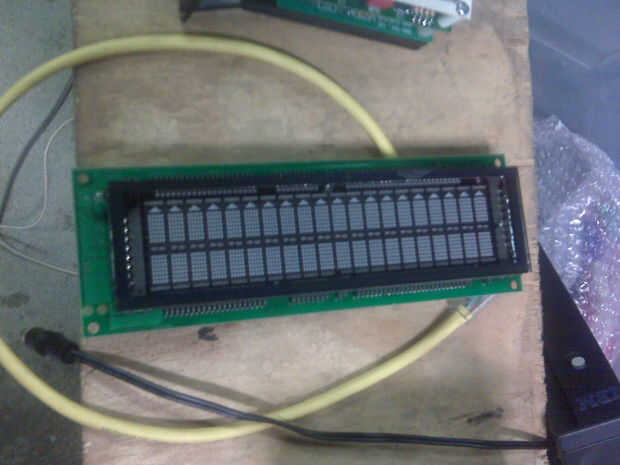

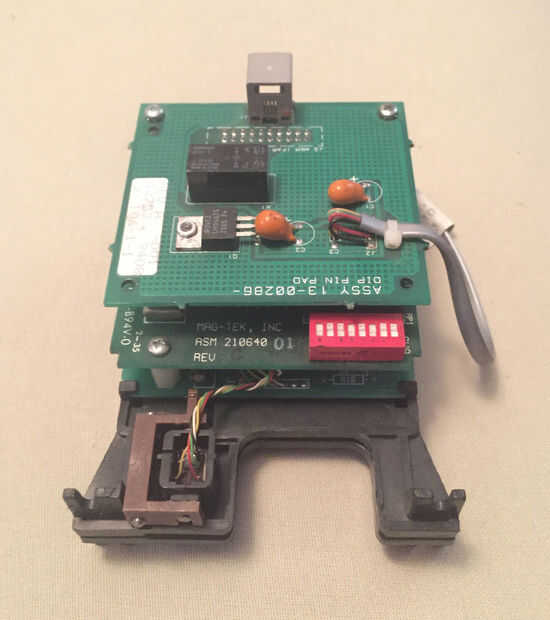

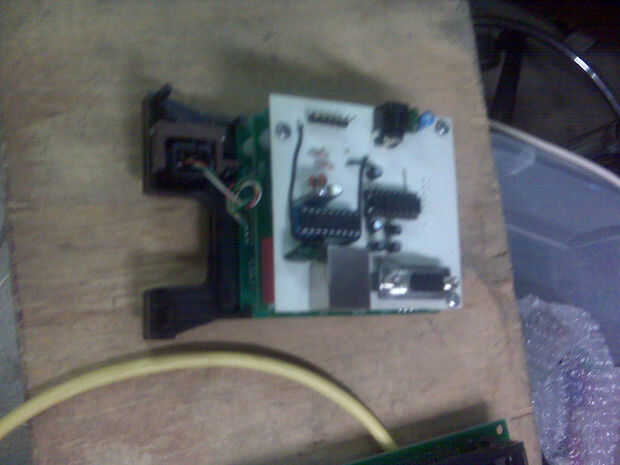

Usé algunos excedentes lectores serie Magtek que tenía por ahí. El vino de viejas bombas de gasolina y había un tablero de regulador pequeño Unido. Reemplacé eso tablero por uno nuevo con una pequeña foto que pudiera ver el stream de serie para la pantalla e interceptar algunos caracteres de control. Escogí personajes ignora la pantalla pero que podría ser usado para controlar las luces de señal y cargador puerto Relais.
Tienen una interfaz en serie RS232 estándar. Hice una pequeña placa de un retal de aluminio para 4 LEDs y montadas en la cara del lector.
3 de son los LEDs de estado del sistema y la 4ª es mostrar cuando el puerto del cargador está encendido. Utilizamos Patlite torre de la señal las unidades finales. Normalmente ves en el supermercado y la línea de retirada a qué registro está abierta.
Una luz verde significa que el cargador está listo y disponible. Una luz amarilla significa que el cargador está en uso. Y una luz roja significa que hay algún fallo en el sistema. Pérdida de potencia, red o alguna otra razón la máquina no está disponible.
