Paso 1: Identificar los conocido y Unkowns

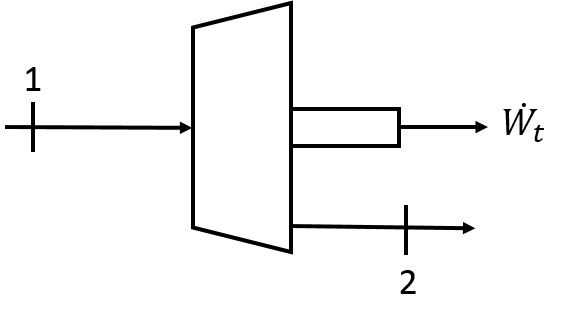

Antes de llegar a la identificación de valores, voy a explicar brevemente el diagrama. El trapezoide representa la turbina, y el rectángulo que sale el trapezoide representa el componente de generación de energía de la turbina. Las flechas representan el flujo del agua a través de la turbina. Este es un método bastante estándar diagrama utilizado en termodinámica.

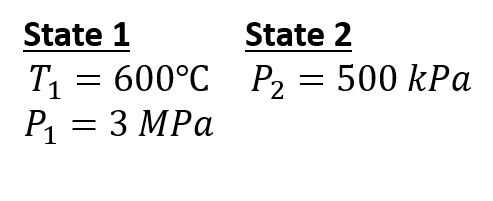

Determinar las conocidas y las incógnitas del ejemplo dado. En la gran mayoría de problemas que una turbina de vapor, se requerirá para solucionar para el trabajo de la red (Wdot). Crear una tabla de estado identificando el antes y después de los Estados (uno y dos) donde se registran estos datos. Registrar todos los siguientes que son: presión, temperatura y caudal de masa (mdot).
Unidades de usan estándar prefijos del SI. Son algunas de las unidades que no estén familiarizados con:
Pascales (Pa) - una unidad de presión
Julios (J) - una unidad de energía
Una vez que haya rellenado la tabla de estado con los valores dados, determinar qué sistema de unidades está en y encontrar esta sección de las tablas de agua en el apéndice del libro.
