Paso 3: Propiedades de grabación
Una vez que ha encontrado las tablas apropiadas, ahora comienzan las propiedades necesarias de la grabación. Para este ejemplo, sólo necesitamos específica entalpia (h) y entropía específica (s). Mientras que en las tablas de agua sobrecalentadas, registrar los valores correspondientes de h y s. Estado uno, esto será simplemente ser emparejar su temperatura con uno en la tabla. Es un poco más difícil encontrar propiedades de estado dos. Para encontrar el valor de h para el estado dos, necesitamos saber la entropía del estado dos. Para una turbina isentropic, s1 = s2. Usando este conocimiento usted puede encontrar los valores de estado 2. Encontrar un valor o rango de valores en la nueva sección de presión que coincide con la entropía de estado uno. Esto puede requerir que interpolar dependiendo del valor de la entropía. Tenga en cuenta: para una turbina de vapor, usted siempre ser sobrecalentado en el estado 1 y típicamente estado 2 como bien.

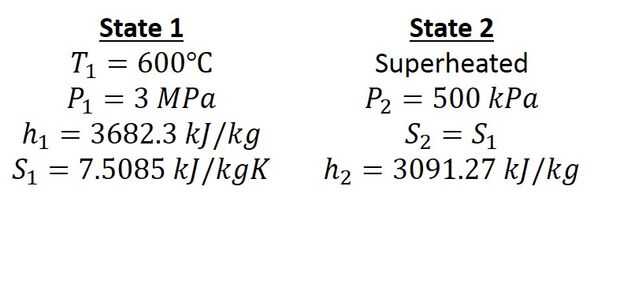

La imagen de arriba contiene la tabla de estado terminado.
