Eventorbot! Impresora de código abierto 3D DIY. Gratis planes

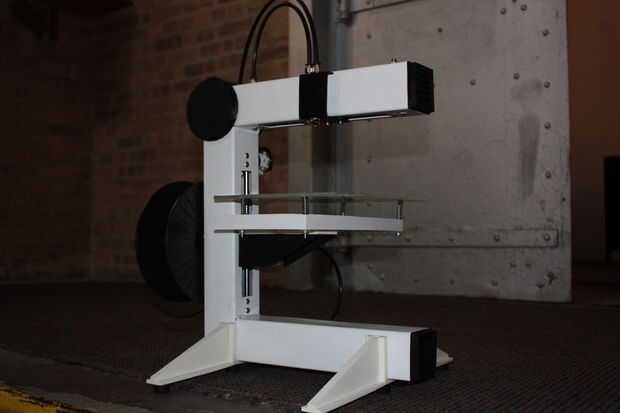

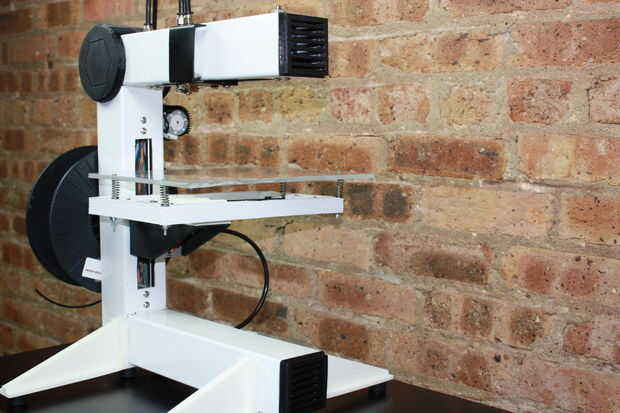

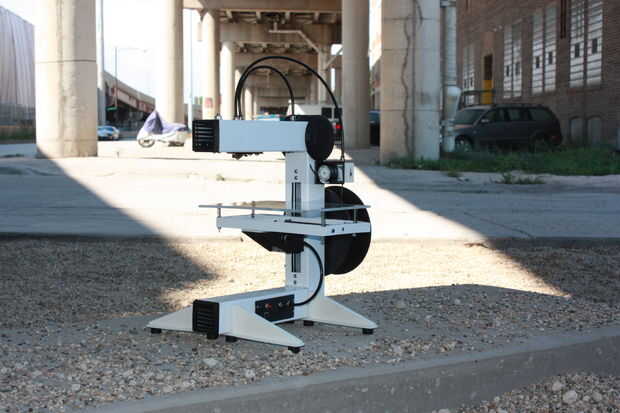

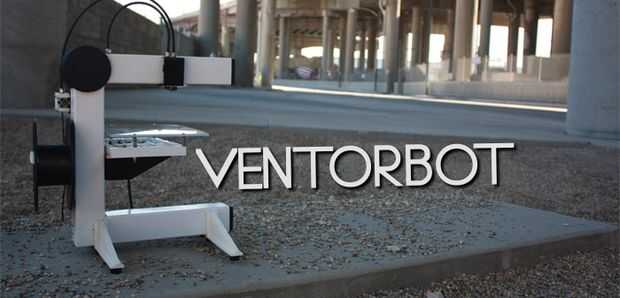

Eventorbot! Impresora 3D de código abierto. Simple con menos materiales. El marco se hace de un sola de 4' largo, 2 1/2" tubo cuadrado (gauge/1.5mm/.0598 16" espesor, costo: menos entonces $20,00). Con este diseño hay partes menos plásticas, estructura más fuerte, todos los cables están ocultos y un más atractivo/acabado.

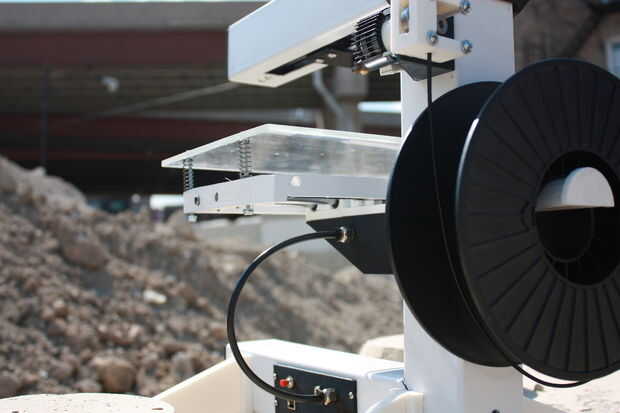

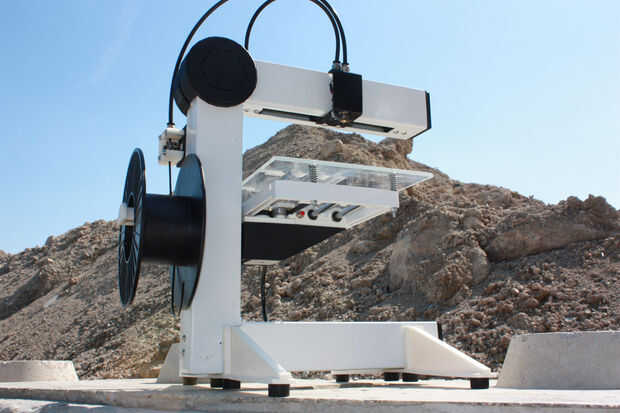

La unidad se supone que se asemejan a un brazo robótico con tubos hidráulicos. Fue diseñado para que impresiones ser que menos afectadas por las vibraciones. Con el marco sólido 1, vibraciones de cualquier eje hará que el otro eje para moverse con él. Por ejemplo: Si el eje de X provoca un ligero
movimiento de vibración / 1mm a la derecha, el eje Z y Y movera ese 1mm a la derecha. Esto resultará en una impresión mejor que todo seguirá siendo cuadrado.

Por favor como la página de Facebook para las actualizaciones:

https://www.Facebook.com/pages/Eventorbot/111169638934671

Links de descarga:

http://www.thingiverse.com/Thing:28915

http://www.RepRap.org/wiki/Eventorbot

Para aquellos que no tienen acceso a una impresora 3D. Puede ordenar las piezas de plástico y marco en:http://www.kickstarter.com/projects/1874396831/eventorbot-open-source-3d-printer

== Permite Inicio! ==
(Usted necesitará descargar el software de sketchup de google gratis para ver los archivos SKP).

Descargar imprimir azul: http://www.thingiverse.com/download:85295

Soporte metálico de la estructura y exaltado: http://www.thingiverse.com/download:85781

Ubicación de tornillos: http://www.thingiverse.com/download:86011

Lista de partes:

(1) 4' de largo, 2 1/2" tubo cuadrado metálico (este se utilizará para la base y la cabeza caliente Monte). Diagrama: http://www.thingiverse.com/download:85781

(3) motor de pasos Nema 17 (por lo menos 3 kg-cm 4 cables). Especificaciones para motores de corriente utilizan PDF: http://eventorbot.com/pics/3%20kg-cm%204%20Wire%20NEMA%2017%20Stepper%20Motor.pdf

(1) motorreductor paso a paso para el estirador. (pronto más información).

(12) rodamientos lineales 8mm, modelo: LM8UU. PIC:



(4) cojinete de bolas 8 m m, modelo: 608Z. PIC:



(1) 9 1/2" barra roscada 5/16 largo (para el eje Z). Nota: Es muy probable que usted tendrá algunas sobras después de sus 9 1/2" corte, utilice esa pieza para cortar un pedazo largo de 13mm para:



(6) 10.5" varilla de 8mm largo. PIC:



(1) acoplador de 5mm a 8 mm. Pic:



(1) conjunto de piezas de plástico impresas (abajo).

(opcional) 1 juego de casquillos de extremo decorativo impreso (abajo).

(1) conjunto de tornillos. Lista: http://eventorbot.com/hardware.htm

(1) Consejo de madre Sanguinololu 1.3a con rampas. Rampas para ser compatibles con motores PAP (viene con pernos y conectores). PIC:



(1) MK7 engranaje (engranaje para conducir el filamento). PIC:



(1) 4 pies de correa dentada de XL. PDF: http://eventorbot.com/pics/XL%20schematic.pdf

(4) interruptores de parada botón momentáneo final. PIC:



(1) cama. Pexi-vidrio o aluminio 8.5 "x 11", 1/8" de espesor. (grueso no debe ser exacto). Diagrama: http://eventorbot.com/pics/bed%20diagram.skp

(4) muelles para la cama (este cuadro debe tener todos los resortes de lo necesario para cualquier circunstancia: http://www.homedepot.com/h_d1/N-5yc1v/R-100142075/h_d2/ProductDisplay?catalogId=10053&langId=-1&keyword=springs&storeId=10051#. UDZP5tXDCSo

(8) patas de caucho (diámetro los orificios deben ser capaces de permitir tornillos 10-32) Foto:



(1) rollo de 1/4" tubería de polietileno negro. Corte: (1) 14" para alambres de hothead, (1) 20" para el alimentador del filamento, (1) 12" para cama para conexión de bandeja de placa madre. PIC:



(6) aire neumáticas 6mm empuje en conectores. (Total tamaño 21mm x 12mm / 0,82" x diámetro de rosca de 0.47"(L*W) 9mm / 0.354) PIC:



(1) 5,5 mm x 2,1 mm DC power jack toma hembra panel de montaje conector. PIC:



Nota: Si usted decide usar un caldo de cultivo, actualizar este gato a algo que puede manejar al menos 13amps. En cuanto a su fuente de energía, puede utilizar un ladrillo de alimentación de Xbox 360. Ladrillo de alimentación de Xbox 360 es de 16amp y más entonces suficiente para manejar el poder (menores $20,00).

(1) cargador de 12 voltios DC por lo menos 5 amp. PIC:



(1) caliente Asamblea final (archivo SKP en diagrama y cómo construir próximamente)

== Piezas de plástico imprimibles ==
Si ya posee una impresora 3d o conoce a alguien que no, aquí están los archivos. Se puede contratar un tercero para imprimir estos para usted o comprar las piezas en línea.

Archivos STL y la cantidad de impresiones:

(2) cama de una P-022 p1: http://www.thingiverse.com/download:85931

(2) cama de una P-023 p2: http://www.thingiverse.com/download:85932

(1) carro cama P-012 p1: http://www.thingiverse.com/download:85921

(1) carro cama P-013 p2: http://www.thingiverse.com/download:85922

(1) carro cama P-015 p2: http://www.thingiverse.com/download:85924

(1) carro cama P-014 p3: http://www.thingiverse.com/download:85936

(1) cama P-020 p1: http://www.thingiverse.com/download:85929

(1) cama P-021 p2: http://www.thingiverse.com/download:85930

(1) extrusora de vivienda P-002: http://www.thingiverse.com/download:85911

(2) pie de 1 P-009: http://www.thingiverse.com/download:85917

(4) pie P 2-010: http://www.thingiverse.com/download:85918

(1) bandeja de placa madre P-003: http://www.thingiverse.com/download:85912

(3) P-005 de montaje del motor: http://www.thingiverse.com/download:85913

(2) engranaje de polea P-006: http://www.thingiverse.com/download:85914

(2) varilla soporte P-016 p1: http://www.thingiverse.com/download:85925

(2) varilla soporte P-017 p2: http://www.thingiverse.com/download:85926

(1) soporte para carretes P-011: http://www.thingiverse.com/download:85919

(1) carrete titular 2 P-011: http://www.thingiverse.com/download:85920

(1) x carro P-007: http://www.thingiverse.com/download:85915

(1) parte de carro x 2 P-008: http://www.thingiverse.com/download:85916

(1) carro z p1 P-018: http://www.thingiverse.com/download:85927

(1) carro z P-019 p2: http://www.thingiverse.com/download:85928

Chapas decorativas opcionales:

(2) tapa de esquina P-001: http://www.thingiverse.com/download:85933

(2) tapa P-004: http://www.thingiverse.com/download:85934

--------------------------------------------
Después de terminar el marco y se sueldan las esquinas, también deberás cortar un cuadrado de 2,5 "x 2,5" en la parte superior del marco (las tapas de esquina cubrirá este rincón).
IMG: http://js-kit.com/blob/4eJOmXdyTzqd4rIyxZwOGH.jpg
--------------------------------------------

Tutorial para construir próximamente en youtube.


1 º tutorial, marco del Metal:

Pedido video de impresiones.:

Asamblea de Eventorbot. X parte de tutorial de eje 1

Asamblea de Eventorbot. X parte de tutorial de eje 2:

Asamblea de Eventorbot. Parte tutorial de Z eje 3: http://www.youtube.com/watch?v=TSqShwyFCtg&feature=plcp

Asamblea de Eventorbot. Parte tutorial de Z eje 4: http://www.youtube.com/watch?v=-Hn966fX_pQ&feature=plcp

Asamblea de Eventorbot. Parte tutorial estirador 5: http://www.youtube.com/watch?v=Udy_GOt7I3Y&feature=plcp

Asamblea de Eventorbot. Y parte tutorial eje 6: http://www.youtube.com/watch?v=JRFLkUnXfQE&feature=plcp

Asamblea de Eventorbot. Y parte tutorial eje 7: http://www.youtube.com/watch?v=h4mqcd6UmM0&feature=plcp

Asamblea de Eventorbot. Y parte tutorial eje 8: http://www.youtube.com/watch?v=m-9c5vNKFvY&feature=plcp
